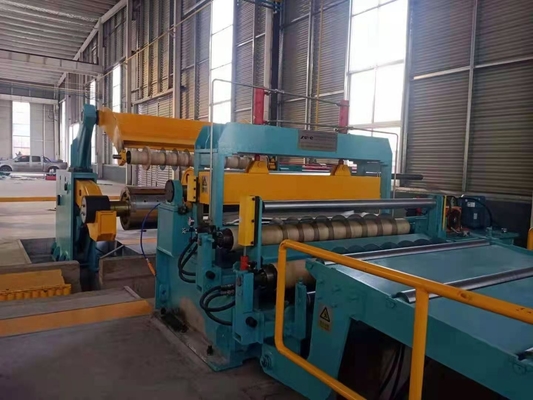

두께 0.8-4mm 폭 800-1600mm 속도 90-150m/Min 시트 코일 슬리팅 머신

I. 주요 기술 매개 변수

1소재 사양

재료 낮은 탄소 HRC ((Q235, σs=250Mpa,σb=500Mpa)) 코일 두께 0.8-4 mm

코일 너비 800~1600mm

코일 무게 ≤30t

내부 지름 Φ508/Φ610/Φ760mm

외부 지름 ≤Φ2200mm

2완성된 제품 사양

슬리터 번호 (변이 제외)

코일 무게 30t

내부 지름 Φ508/Φ610/Φ760mm

외부 지름 Φ2200mm

너비 정밀도 ±0.20mm ( 두께 0.8-4)

부어 정확성 ≤5% 판 두께 (0.08~0.20mm)

새로운 블레이드 또는 적절한 블레이드 간격

3코일 오픈 속도 90-150m/min (리퍼런스 슬리터 능력 테이블)

4장비 데이터

(1) 힘

전압 380V

주파수 60HZ

설치 전력 약 330kw

(2) 공기력

압력 0.4-0.8Mpa

공기 수요 0.2m3/min (압축 상태)

(3) 직선 방향, 조작 콘솔을 향해, 왼쪽에서 오른쪽으로

5그림 구매자의 요구에 따라

II,장비 구성 1600x4

제3항장비 구조 설명

• 코일 저장 래크

용도: 열기 위한 철 coil를 보관하기 위해서

구조: V 모양 구조, 철판 용접, 도로 양쪽에 고정 된 두 개의 볼트.

기술 사양:

• 코일 차

용도: 코일 물질을 롤링 기계로 운송합니다.

구조: 자동차는 바닥 아래 도로에 설치되어 있으며, 주로 차량 좌석과 이동 바퀴 축, V 모양의 재료 프레임 및 안내 막으로 구성되어 있습니다.가속 엔진과 오일 실린더.

기술 사양:

V형 브래킷은 강철 판에 의해 용접되고, 나일론 판은 표면에 배치됩니다

모터 AC4KW

오일 실린더 Ø200X850st

가이드 바 4번, Ø 110mm 지름, 크롬

1개의 보호망과 1개의 릴

• 롤을 풀기

사용: 원료 스핀 들을 지원합니다.

구조: 이중 지원 유형. 드럼, 변속기 상자, 변속기 메커니즘, 공기 드럼 브레이크, 중간 슬라이드에 롤러의 팽창 및 수축에 의해. 벨트가 착용되면,모터는 물질 머리를 적극적으로 열고생산 라인이 연속적으로 작동 할 때, 가속 모터의 출력 샤프트는 클러치를 통해 분리되어 모터가 작동하지 않습니다.코일 재료는 견인 직렬기 또는 절단 기계에 의해 구동됩니다릴링 텐션은 드럼 브레이크에 의해 제공됩니다.

기술 사양:

드럼 세 단계, 각각 Φ 470-520 mm, Φ 570-620 mm, Φ 720-760 mm의 범위를 증가합니다.

증가 및 오일 실린더 사양 Ø 150 x 100mm, 2pcs.

• 압력 유도 장치

용도: 구부러진 재료의 머리를 껍질로 벗기고 견인 직렬 기계에 삽입합니다.

롤, 롤 및 판으로 구성됩니다. 롤 코팅을 굽히기, 롤 재료 머리를 꽉 막기위한 수압 압력, 전시 재료의 전기 회전껍데기 머리는 밤 압력 확장 및 수압 스윙으로 판을 지원, 그리고 판 머리는 소재 머리를 정렬함으로써 끌어당겨집니다.The bending roll is pushed by the oil cylinder and matched with the support plate of the shovel head to press the plate head straight so as to facilitate the material head to expand into the traction flatting machine.

• 슬리터 머신 (동발 칼 기본형)

사용: 다양한 너비로 길이로 잎 재료를 잘라

구조: 슬라이더 유형. 도구의 두쪽, 상부 및 하부 샤프트, 샤프트 간격 조정 메커니즘, 전송 장치 및 기타.DC 모터는 절감기를 통해 도구 샤프트 회전을 운전,기어박스 및 보편적 결합, 그리고 모터는 편리한 도구 변경을 위해 측면 도구 휴식을 열고 닫습니다.

기술 사양:

목적: 안내 스트립 분리

구조: 격리판을 대체하기 위해 수평으로 이동 할 수있는 두 개의 분리 장치 그룹이 있습니다.수압 압력 롤은 격리판에서 점프 라이트를 방지하기 위해 분리 장치의 두 그룹 사이에 설치됩니다

• 3 롤 텐션 버러 진압 기계

목적: 긴장을 추가하고 burrs를 압축

구조:

용도: 스티어링 롤러는 긴장 스테이션과 리바일 드럼 사이에 설치되어 리바일링 및 랩링의 각도를 형성합니다.

구조: 스티어링 롤러는 표면에 크롬을 얹고 끝부분에는 속도 측정판이 장착되어 있습니다. 지원판은 실린더에 의해 들어올리고 떨어집니다.지지판의 표면은 크롬으로 덮여 있습니다.

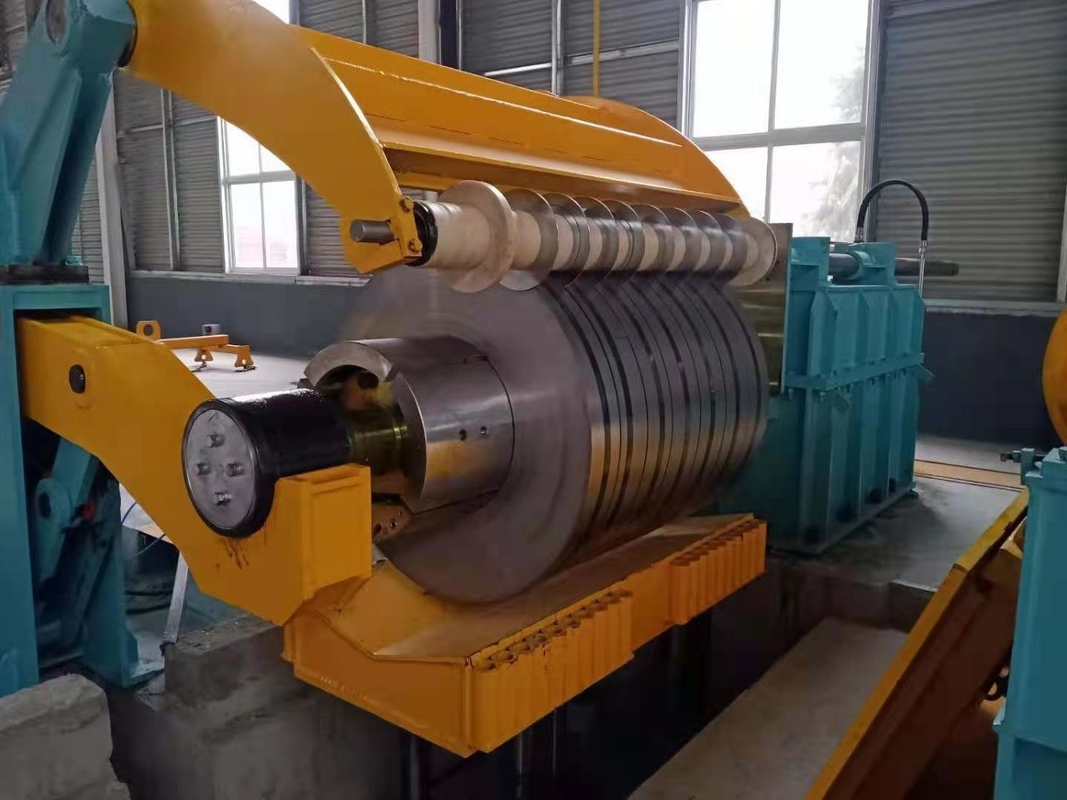

• 리코일러

사용: 재료를 잘라낸 후 다시 굽는다.

구조: 롤러는 주축, 윙 슬라이드 블록, 당기 막, 클램프 입과 아크 플레이트로 구성됩니다. 드럼은 DC 속도 조절 모터로 구동됩니다.실린더는 방사선 팽창과 수축을 유도합니다.릴에 있는 수압 테이프 분리기는 자동으로 강철의 증가와 함께 상승할 수 있습니다.

코일.공압 제동장치.하이드라울릭 추진판, 보조 배하.드럼의 뒷면은 수압 보조 재료 압축판과 보조 재료 압축 머리로 장착.

• 리콜러 지원

목적: 로일의 캔티리버 끝을 지지하여 부하 하에서 회전 경직성을 높입니다.

구조: 닫힌 문 구조, 원통 구동 받침대에 설치 된 피침 모양 구멍은 굴곡되지 않는 피침 모양 받침 롤러에 있습니다.

• 배하차

사용: 윙더의 스릴 드럼에서 절단 코일 물질을 제거

구조: 자동차는 바닥 아래 도로에 설치되어 있으며, 주로 자동차 좌석과 걷기 바퀴 샤프트, 레이더 및 가이드 바로 구성되어 있습니다.걸음속을 줄이는 모터와 오일 실린더- 반바퀴 막대기
