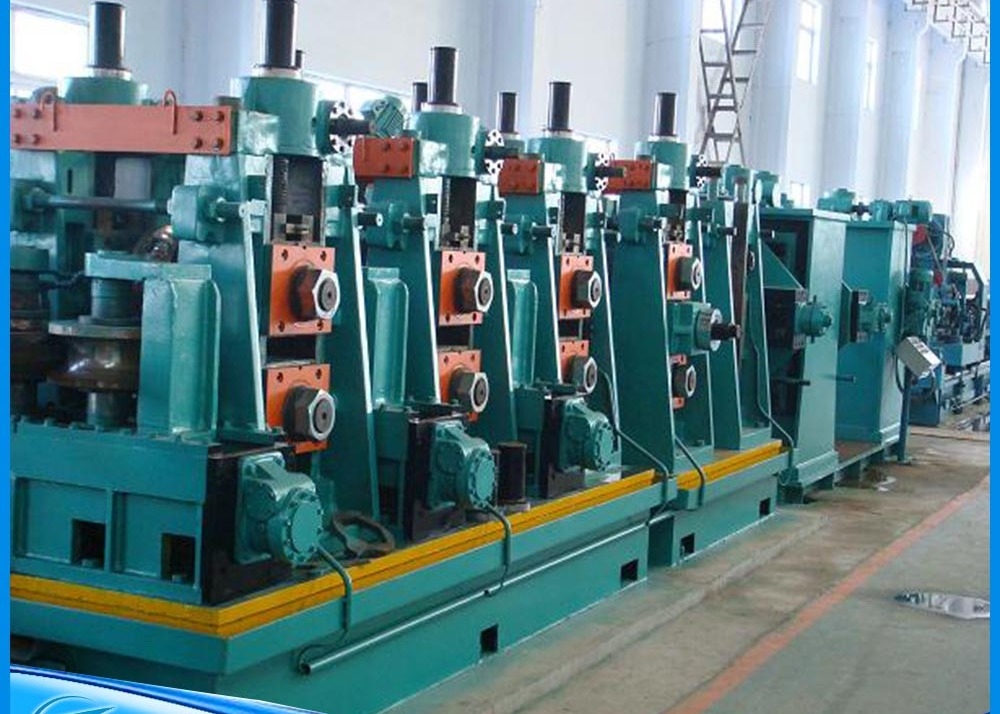

높은 주파수 용접 파이프 밀 76-203mm 지름 1.5-8mm 두께

HG 165.2x9 (((7") 고 정밀 고 주파수 용접 파이프 생산 라인은 구조 파이프 생산을 위해 설계되었습니다. 그것은 두께 1.5-8의 76-203mm의 둥근 파이프를 생산합니다.1mm의 두께와 60x60-160x160mm의 정사각형 파이프0.5-8.0mm

이 생산 라인은 국내 및 국제 장비의 혁신적인 디자인 요소를 통합합니다.편리한 조작 및 유지보수를 위해 첨단 기술을 갖춘 PC 또는 컴퓨터 제어 기능을 갖춘1990년대 초반의 국제 표준을 충족하고 국내 선도적인 기술을 나타냅니다.

• 롤러 풀기 → 직선 머리 → 셰어 및 웨일더 → 축적기 → 형성
• HF 용접기 → 진주 절단기 → 냉각기 → 크기 조정기 → 칠면수 머리 → 톱
• 론 아웃 테이블 → 직렬 기계 (선택) → 끝 얼굴 → 포장 → 저장

• 롤 아웃 지름: Φ1200-2000mm (구매자 확인 필요)
• 스트립 너비: 240-640mm
• 최대 스트립 무게: 10톤
• 속도: 5m/min
• 승강기 종류: 수압
• 작업 압력: 10Mpa

• 구조: 1개의 스탠드럴 수압 릴러
• 롤 아웃 지름: Φ1200-2000mm
• 코일 내부 지름: Φ508mm
• 스트립 너비: 240-640mm
• 스트립 두께: 1.5-8.0mm
• 최대 스트립 무게: 10.0 TON
• 드라이브 모터: 4kw, 380V
• 멘드럴 회전 속도: Nmin=1r/min

스틸 스트립을 평준화 시 부드럽게 납으로 사용 됩니다. 위와 아래로 롤을 풀 수 있는 랜트리 타입 구성의 압력 팔과 펠 머리로 구성됩니다.

• 레벨링 모터: 15KW
• 진치 롤 직경: Φ210x900mm (40Cr 물질)
• 평준화 롤 직경: Φ160x900mm (40Cr 물질)
• 평준화 너비: 240-640mm
• 진치/평등 두께: 1.5-8.0mm
• 속도: 0-11M/min

• 강철 스트립 두께: 1.5-8.0mm
• 강철 스트립 너비: 240-640mm
• 강도: δs ≤345Mpa, δb ≤610Mpa
• 절단 유형: 수압
• 압축형: 수압형
• 용접형: 모터화 된 운동
• 수압 작업 압력: 10Mpa
• 블레이드 재료: H13

• 직경: 10000mm
• 강철 코일 두께: 1.5-8.0mm
• 스트립 너비: 240-640mm
• 최대 운반 속도: 100-180m/min
• 공급 모터 전력: DC 90kw
• 액수체 모터 전력: AC 15KW × 16
• 저장시간: 500~1000M

• 일반형: W 굽기
• 저축기 그룹 구동 유형: 나선 기어 (탄소화)
• 예비 샤프트가 있는 U-조인트 급변 시스템
• 입력 사이드 가이드 & 핑치 롤 시스템

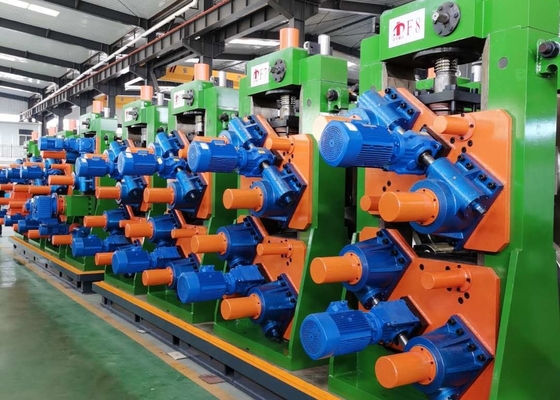

• 거친 형성: 4 개의 주요 스탠드, 4 개의 측면 스탠드
• 정제형: 3 개의 주요 스탠드, 3 개의 측면 스탠드
• 운전 모터 전력: 160Kw

• 파이프 재료: SRT355, SGT355 (STK490, SGH490, POSMAC)
• 원형 파이프 범위: 76-203mm
• 정사각형 파이프 범위: 75x75-150x150mm
• 최대 선 속도: 60m/min
• 파이프 절단 길이: 4000~15000mm
• 절단 정밀도: ±2mm
• 버의 양: 최대 0.2mm

• 전체 길: 약 25미터
• 롤 피치: 600mm
• 드라이브: 인버터로 체인 및 속도 조절을 갖춘 AC 모터 (3EA)
• 좋은 파이프와 나쁜 파이프의 분류 시스템을 포함합니다.
• 검사 스키드: 4줄 × 길이 2M + 주머니 4줄 × 너비 1.2M
• 손상된 파이프 주머니: 6줄 × 너비 1.5M

• 파이프 보정: 최대 출력 제한 <355mpa
• 지름 범위: Φ76-Φ203mm
• 롤 거리: 650mm
• 목 직경: 250mm
• 길이: 380mm
• 회전 각: 37.183-43.426도
• 수정 속도: 20-60m/min
• 모터: 55kw×2 세트

철강 파이프의 끝면을 깎아 깎는 특수 장비, 자동 작동을 위한 전기 제어 장치와 기계적 및 서보 드라이브가 있습니다.이중 스테이션 설계는 두 개의 철강 파이프를 동시에 처리 할 수 있습니다..
