| 원래 장소: | 허베이 |
| 브랜드 이름: | TengTian |
| 인증: | CE, ISO9001, BV |
| 모델 번호: | HG102 |
난주요 매개 변수 및 사양:
| YB189-64 표준에 부합합니다. | |
| 소재 | 낮은 탄소 강철 및 낮은 합금 강철 |
| 기계적 특성 | σb≤380Mpa,σs≤275MPa |
| 스트립 너비 | 100~320mm |
| 스트립 두께 | 10.03.25mm |
| 코일 ID | Φ508mm |
| 코일 과다 복용 | φ1800mm |
| 코일 무게 | ≤4T |
| 둥근 파이프 지름 | Φ31.8·φ101.6mm |
| 정사각형 튜브 크기 | 25x25-80x80mm |
| 스트립 두께 | 10.0~3.25mm |
| 파이프의 끝 길이가 | 4~6m |
| 절단 길이 정확도 | ±2mm |
| 형성 속도 | 20-80m/min |
| 힘 | 선의 전력 부피 | 약 600KW |
| 전력 공급원 | 480V/60Hz/3단계 | |
| 순환 냉각 물 | 흐름 | 20T/h ∙30 T/h |
| 풀 부피 | 30m3 | |
| 압축 공기 | 흐름 | 5m3/분 |
| 압력 | 5~11kg/cm2 |
| 6m 너비, 70m 길이, 천장 레일에서 지상까지 적어도 5m 높다. |
II각 기계의 매개 변수와 사양:
(1) 한 콩 수압 롤러
|
롤러는 이중 확장 및 캔티레버 멘트럴 구조입니다. 그것은 두 가지 주요 부분을 포함합니다: 주요 몸체와 고정 된 기반.주체는 확장의 필요를 충족시키기 위해 수압 시스템으로 장착되어 있습니다., 마드리의 수축 및 브레이킹 .
|
(2) 자동 절단 및 용접기
|
셰어 용접기는 파이프 밀 라인 장비의 중요한 단위이며, 비정상적인 스트립 스틸 헤드 또는 재판을 잘라내는 데 주로 사용됩니다.그리고 다음 스트립 머리와 마지막 스트립 강철 시험 연결 처리 계속 보장하기 위해. | |||||||||||
|
(3) 나선 수평 축전기
|
||||||||||||||||
|
||||||||||||||||
|
(4) 모양 및 크기 기계

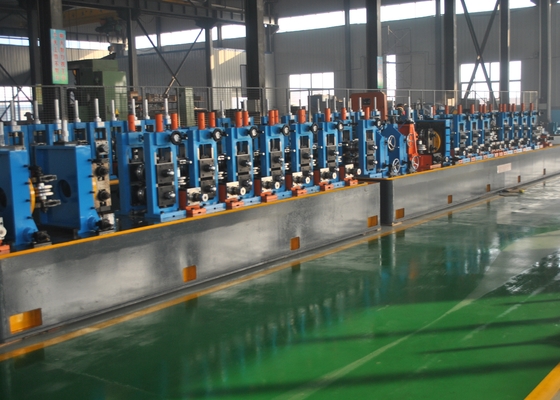

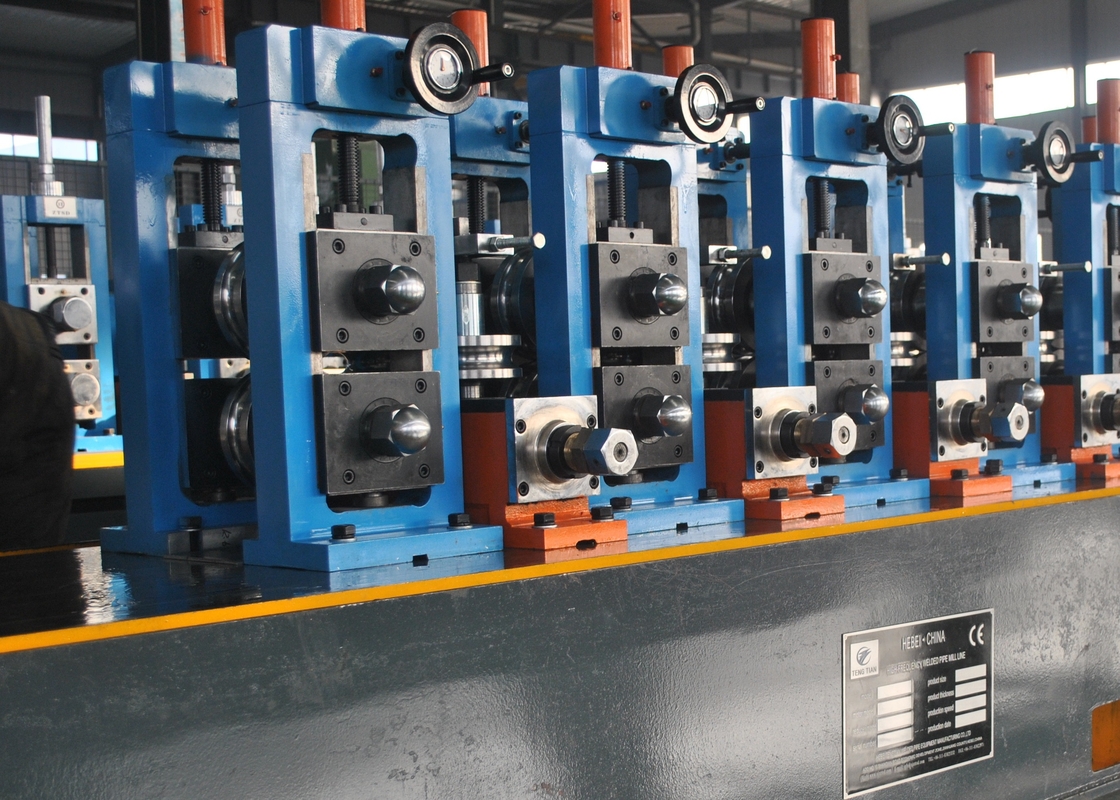

| 1부조형 부품 | ||||||||||||||||||||||||||
| 강철 스트립은 형성 스탠드에 들어가서 형성 부분에서 둥근 모양을 만듭니다. | ||||||||||||||||||||||||||
|
||||||||||||||||||||||||||
| 2부용접 톱니 가이드 및 압축 롤 서드,연접 진자 절단기 | ||||||||||||||||||||||||||
|
압축 롤러 는 용접 목적 을 달성 하기 위해 일정한 압력을 주는 롤을 압축 함 으로 용접 온도 까지 가열 된 튜브 의 가장자리를 압축 하는 것 이다. 용접 진주 절단기는 용접 매듭을 긁어내고 외부 부름을 제거하는 데 사용됩니다. 번갈아 사용하기위한 두 개의 절단기로 구성됩니다. 하나가 손상되면 다른 하나는 긁어내는 자리를 차지합니다.스크래퍼는 조정 될 수 있으며 캠에 의해 빠른 리프트 기능을 가지고 있습니다긁어내는 오버드래프트를 견디기 위해 칼 받침대 아래에 두 개의 지원 롤러가 있으며, 깎는 데 필요한 가로 스탠드를 가진 진주 절단기 뒤에 있습니다. |
||||||||||||||||||||||||||
|
||||||||||||||||||||||||||
| 3부물 냉각 장치: 재료:강판 용접 | ||||||||||||||||||||||||||
| 4부크기를 조정하는 부분 | ||||||||||||||||||||||||||
| 필요한 지름과 모양으로 사이징 후 둥근 파이프 | ||||||||||||||||||||||||||
기술 매개 변수 |
||||||||||||||||||||||||||
| 부분 5. 변속기 상자 | ||||||||||||||||||||||||||
|
||||||||||||||||||||||||||
(5) 차가운
|
냉톱은 자동으로 모든 종류의 프레임 튜브를 정확하게 자르기 위해 사용됩니다.이 단위는 좋은 정밀 차원 장점을 가지고 있습니다, 그리고 기계 전송 최고의 장점, 그래서 빠른 능력과 정확한 처리, Burr없이이 단위의 장점입니다. |
|
| 파이프 크기 |
둥근파이프:φ31.8-φ1016mm 두께:10.0~3.25mm 정사각형 파이프: 25x25-80x80mm 두께:10.0~3.0mm |
| 소재 | Q235. |
| 속도 | 최대 60m/min |
| 절단 길이 | 6~8m |
| 정확성 | ±3mm |
| 구동 모터 | 15kw의 세로모터 JAPAN YASKAWA |
| 절단 모터 | 15KW 변속기 모터 |
| 피드 모터 | 4.4kw 세르보 모터 JAPAN YASKAWA |
(6) 300kw 고주파 용접기
|
||||||||||||||||||||||||||
|
||||||||||||||||||||||||||
|
||||||||||||||||||||||||||
(7) 배급 표
|
|
1완성 된 파이프는 롤 테이블을 따라 이동하고 자동으로 벤치에 이동합니다. 2간단한 포장 기계는 컨테이너와 공기 동력 정렬 장비를 포함합니다. 3롤 벤치 모터: 3KW |
(8) 롤러
|
||||||
|
