고주파 용접 파이프 밀 1.0mm-3.25mm 벽 두께 강철 21.3mm-33.7mm

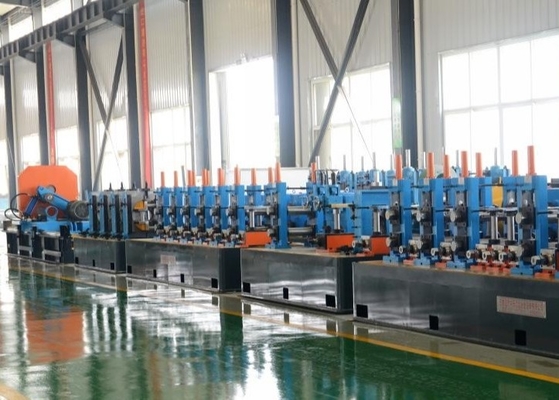

HG60 고 주파수 직선 용접 파이프 생산 라인은 벽 두께 1.0mm-3.25mm의 Φ21.3mm-Φ33.7mm의 용접 철강 파이프를 제조하는 데 사용됩니다. 동일한 크기의 프로파일 파이프를 생산 할 수 있습니다.우리는 외국과 국내에서 첨단 파이프 제조 기술을 흡수 한 후, 우리의 혁신적인 디자인 생산 라인 및 생산 라인의 각 단위는 경제적뿐만 아니라 실용적입니다.

제2항기본 조건:

2.1철강 파이프 사양

2.11 둥근 파이프: φ21.3·φ33.7mm 두께: 1.0~3.25mm

2.2스트립 강철

2.2.1 강철 스트립 너비: 65~110mm

2.2.2 스트립 스틸 두께: 1.0mm-3.25mm

2.2.3 저탄소 철강 및 저연금 철강: δb≤500Mpa σs≤235MPa

2.2.4 강철 스트립 코일: 내부 지름: Φ550-610mm (구매자 최종 확인)

2.2.5 외부 지름: 1000mm-1800mm (구매자 최종 확인)

2.2.6 강철 줄무늬 무게: 최대 3.5T

2.3 전기 설치 용량: 약 400KW 전원 공급: 380V, 50Hz (지역에 따라)

2.4형성 속도:최대 90m/min

        PS: 최대 지름과 최대 두께가 최대 속도와 일치하지 않습니다.

2.5 전체 라인의 크기: 약 60x6m

제3조생산의 기술적 흐름 선

위로 스크롤 → 롤을 풀고 → 절단 머리, tail → Strip Steel head-tail butt welding → Spiral accumulator→ Forming → High frequency induction welding → Removing external burr → Sizing → Cutting→ Checking& collecting → Weighing → Marking → Accessing Warehouse

IV.단기 장비 구성 및 주요 매개 변수 단위:

• 수압식 단동조각 1코일러

이 장비는 단일 콘 수압 클램핑을 가지고 있습니다. uncoiler 코너 머리가 코너 움직이는 실린더의 기능으로 철 코일을 클램프합니다.그 다음 끝 열기의 압력 롤러 철 코일을 단단히 하기 위해 아래로 이동. uncoiler 코너 회전, 끝의 열기 peeler는 스핀 들 위로 흔들고 스핀 들 가까이.

스트립 스틸의 내부 지름:Φ 550-610mm

스트립 스틸의 외부 지름:Φmax=1800mm 스트립 스틸 너비: 65-110mm

스트립 스틸 두께: 1.0mm-3.25mm

스테인드 스틸의 최대 무게: 3.5T

2.셰어 & 용접기

기능:

이것은 막 축전기에 들어간 강철 스트립의 꼬리와 롤러를 풀고 나오는 스트립의 머리를 병렬로 절단하고 다음 웰드합니다.

구조: 수압 절단 및 수동 용접 스트립 스틸 너비: 65-110mm 스트립 스틸 두께: 1.0mm-3.25mm 중심 방식: 수동

3.수평 나선 축전기

나선 축적기는 열기에서 스테일 스트립을 연속적으로 수신하고 동시에 스테일 스트립을 지속적으로 형성 단위로 공급하는 데 사용됩니다.예약 능력은 나선 평행으로 제어 할 수 있습니다바깥쪽과 안쪽 평행의 둘레의 차이는 평행의 수로 곱하면 예약 능력입니다.가이드 롤 스탠드를 지원하고 회전 축전기 앞의 토전 영역이 있습니다스틸 스트립은 수평 상태에서 수직 상태로 전환됩니다. 안내 롤 지원 스탠드는 운반 프레임과 홀더와 두 차량 철수 롤로 구성됩니다.차량 철수 롤은 가로 상태에서 수직 상태로 스트립 강철을 변경할 수 있습니다.차량 철수 롤은 전기 기계에 의해 구동되고, 주축의 드라이브 단위는 운영 테이블에 의해 제어됩니다.

강철 너비: 65-110mm

스트립 스틸 두께: 1.0mm-3.25mm

저장 길이: 400-1000mm

최대 출구 속도: 전체 라인의 속도와 동일합니다. 작업 스타일: 외부 출구와 내부 출구

4.형성 및 사이징 밀

형성 부문:

수평 롤 스탠드: 7 수직 롤 스탠드: 9

용접 부문:

가이드 롤 스탠드; 압축 롤 스탠드; 웰드 스크래핑 스탠드; 밀링 스탠드; 물 냉각

크기 섹션:

장비의 주요 구조와 성능

먹이 세트

주로 스트립 스틸의 상부 및 하부 한계로, 스트립이 순조롭게 형성 기계로 루프에서 벗어나는 것이 쉽고, 스트립이 위아래로 흔들리는 것을 방지합니다.

두 개의 롤러와 왼쪽 및 오른쪽 브래킷으로 구성되며, 롤 재료는 Gr15, 고 주파수 완화 과정입니다. 완화 경도는 HRC58-62입니다.왼쪽과 오른쪽 브래킷은 철판 용접 구조입니다.

5 롤 패시브 레벨러 기계

주로 스틸 스트립을 평준화, 스트립을 부드럽게 기계에, 스트립을 위로 아래로 bobbing 방지

상위 2 아래 3 다섯 롤러 유형 구조를 사용하여, 위의 두 롤러는 각각 상위 및 하위 롤러의 공백을 제어, 평준화 효과를 보장하기 위해 혼자 조정할 수 있습니다.평준화 롤 재료는 Gr15, 고주파 진압, 진압 경화 HRC58-62

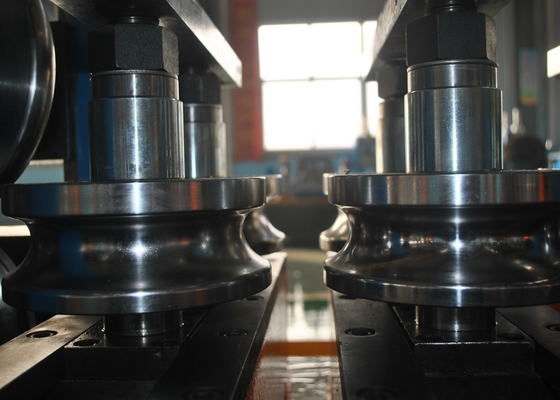

수평 롤 스탠드

수평 롤러 프레임은 형성 및 사이징 밀의 주요 구성 요소입니다, 파이프 billet에 스트립에 의해

기판 구조와 수평 롤 스탠드, 옆 롤 변경

수평 롤 샤프트의 지름은 F65mm, 재료는 40Cr, 고주파 진압.수직 롤 스탠드

수직 롤 스탠드는 형성 및 사이징 밀의 주요 구성 요소입니다, 수평 롤러 변형 주요 도움, 스트립 리바운드 방지, 대기 스트레칭의 가장자리의 일부를 흡수

수직 롤 스탠드는 단일 나사 조정 작업을 채택, 롤 변경

롤 샤프트의 지름은 F40mm, 재료는 40Cr, 고주파 진압.

거친 회전 후 조건화 처리, 그리고 그 다음 회전 완료, 회전 완료 후 고 주파수 소화, 소화 경화 HRC45-55, 고 주파수 소화 후 밀링,표면 거름이 0보다 작습니다..8, 동축도 0보다 작습니다.02, 얼굴 분출은 0보다 작습니다.02

웰드 톱니 가이드 스탠드

웰드 시어 가이드 스탠드는 주로 열 코너의 크기와 웰드의 방향을 제어합니다. 웰드는 엑스트루딩 롤러에 정확하게 웰딩 품질을 보장합니다.가이드 롤러 프레임 파이프 축 회전을 따라 플러스 또는 마이너스 20도, 위아래로 조정하고, 그리고 주위에.

스프레시 롤 스탠드

압축 롤 스탠드는 주로 고 주파수 난방 파이프 billet extrusion 용접 파이프로, 용접 품질을 보장하는 주요 부분입니다,진압 롤러 프레임 구조는 수직 롤과 동일합니다.

압축 롤 샤프 직선. 45mm입니다; 재료는 40Cr; 고 주파수 소화.

거친 회전 후 조건화 처리, 그리고 그 다음 회전 완료, 회전 완료 후 고 주파수 소화 처리, 고 주파수 소화 후 닦기

외부 burr 장치를 제거

용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기:스크래퍼는 조정 될 수 있으며 캠에 의해 빠른 리프트 기능을 가지고 있습니다칼 받침대 아래에는 두 개의 지원 롤러가 있습니다.

물 냉각

그것은 철강 파이프가 정확하게 정렬되도록 용접 부위를 냉각하는 데 사용됩니다. 그것은 분수와 물 목욕을 하나로 결합하는 구조 유형을 채택합니다.

거친 직렬 장치

또 다른 이름은 터크스 머리와 사이징 밀의 마지막 부분에서 언급, 그것은 직선 파이프 거친 스트립 사용된다.그것은 네 롤러 정렬의 두 세트로 구성되어 있으며 머리가 돌고 오른쪽과 왼쪽으로 조정할 수 있습니다3점 길이로 직선 철 파이프를 이용합니다.
