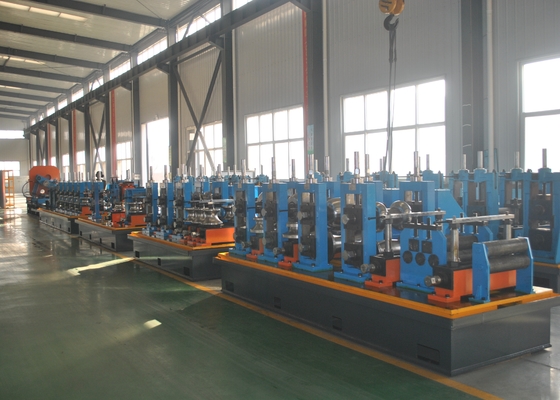

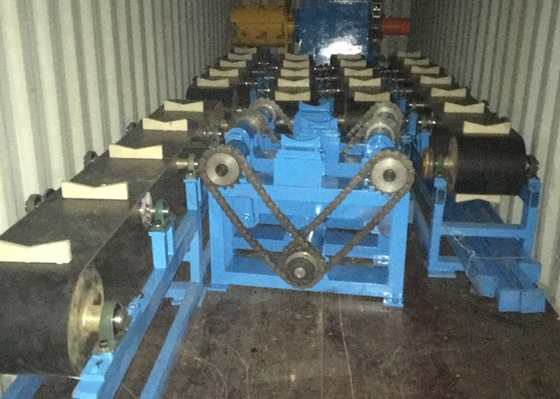

허베이 성 Co., 주식 회사를 제조하는 Tengtian에 의하여 용접되는 관 장비.
첫째로 질, 첫째로 고객
영업 및 지원:
|
제품 상세 정보:
결제 및 배송 조건:
|
| 제품 이름: | 고주파 용접 파이프 밀 HG75 직사각형 파이프 Hf 용접 튜브 밀 크기 20x25-50x100mm | 코일 두께: | 1-4mm |
|---|---|---|---|
| 코일폭: | 80-300mm | 내경: | 508mm |
| 외부 지름: | 1800 밀리미터 | 속도: | 맥스 100m/min |
| 보증: | 한 해 | 소재: | 낮은 탄소 HRC |
| 키워드: | 고주파 용접 파이프 밀 | ||
| 강조하다: | 직사각관 hf 용접관 공장,20x25mm hf 용접관 공장,50x100mm 고주파 용접관 공장 |
||
주요 매개 변수 및 사양:
| YB189-64 표준에 부합합니다. | |
| 소재 | 낮은 탄소 강철 및 낮은 합금 강철 |
| 기계적 특성 | σb≤380Mpa,σs≤275MPa |
| 스트립 너비 | 80~300mm |
| 스트립 두께 | 10.0~4.0mm |
| 코일 ID | Φ508mm |
| 코일 과다 복용 | φ1800mm |
| 코일 무게 | ≤3.5T |
| 정사각형 튜브 크기 | 20X20-75X75mm |
| 직사각형 튜브 크기 | 20X25-50X100mm |
| 파이프 두께 | 10.0-4.0mm |
| 파이프의 끝 길이가 | 6~12m |
| 절단 길이 정확도 | ±2mm |
| 형성 속도 | 40~100m/min |
| 힘 | 선의 전력 부피 | 약 450KW |
| 전력 공급원 | 480V/60Hz/3단계 | |
| 순환 냉각 물 | 흐름 | 20T/h ∙30 T/h |
| 풀 부피 | 30m3 | |
| 압축 공기 | 흐름 | 5m3/분 |
| 압력 | 5~11kg/cm2 |
| 6m 너비, 70m 길이, 천장 레일에서 지상까지 적어도 5m 높다. |
제3조각 기계의 매개 변수와 사양:
(1) 이중 콩 열기
|
롤러는 단일 확장 및 캔티레버 멘트럴 구조입니다. 두 가지 주요 부분을 포함합니다. 주요 몸체와 고정 된 기반.주체는 확장 필요를 충족하기 위해 수동 시스템으로 장착되어 있습니다., 마드리의 수축 및 브레이킹
|
(2) 직선 머리 기계 및 칩 평준화 기계
|
||||||||||
(3) 자동 절단 및 용접기
| 셰어 용접기는 파이프 밀 라인 장비의 중요한 단위이며, 비정상적인 스트립 스틸 헤드 또는 재판을 잘라내는 데 주로 사용됩니다.그리고 다음 스트립 머리와 마지막 스트립 강철 시험 연결 처리 계속 보장하기 위해. | ||||||||||||
|
(4) 나선형 수평형 축전기
|
||||||||||||||||
|
(5) 모양 및 크기 기계
| 1부조형 부품 | |||||||||||||||||||||||||||||
| 강철 스트립은 형성 스탠드에 들어가서 형성 부분에서 둥근 모양을 만듭니다. | |||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||
| 2부용접 톱니 가이드 및 압축 롤 서드,연접 진자 절단기 | |||||||||||||||||||||||||||||
|
압축 롤러 는 용접 목적 을 달성 하기 위해 일정한 압력을 주는 롤을 압축 함 으로 용접 온도 까지 가열 된 튜브 의 가장자리를 압축 하는 것 이다. 용접 진주 절단기는 용접 매듭을 긁어내고 외부 부름을 제거하는 데 사용됩니다. 번갈아 사용하기위한 두 개의 절단기로 구성됩니다. 하나가 손상되면 다른 하나는 긁어내는 자리를 차지합니다.스크래퍼는 조정 될 수 있으며 캠에 의해 빠른 리프트 기능을 가지고 있습니다긁어내는 오버드래프트를 견디기 위해 칼 받침대 아래에 두 개의 지원 롤러가 있으며, 깎는 데 필요한 가로 스탠드를 가진 진주 절단기 뒤에 있습니다. |
|||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||
| 3부물 냉각 장치: 재료:강판 용접 | |||||||||||||||||||||||||||||
| 부분 4. 크기를 조정하는 부분 | |||||||||||||||||||||||||||||
| 필요한 지름과 모양으로 사이징 후 둥근 파이프 | |||||||||||||||||||||||||||||
| 기술 매개 변수 |
|
||||||||||||||||||||||||||||
| 부분 5. 변속기 상자 | |||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||
(6) 차가운
|
냉톱은 자동으로 모든 종류의 프레임 튜브를 정확하게 자르기 위해 사용됩니다.이 단위는 좋은 정밀 차원 장점을 가지고 있습니다, 그리고 기계 전송 최고의 장점, 그래서 빠른 능력과 정확한 처리, Burr없이이 단위의 장점입니다. |
|
| 정사각형 파이프 크기 | 20x20-75x75mm |
| 직사각형 파이프 크기: | 20x25-50X100mm |
| 소재 | Q235. |
| 속도 | 최대 100m/min |
| 절단 길이 | 6~12m |
| 정확성 | ±3mm |
| 구동 모터 | 15kw의 세르보 모터 (야스카와 일본) |
| 공급 모터 | 4.4kw 서보 모터 (야스카와 일본) |
| 절단 모터 | 11KW 변속기 모터 |
(7) 물과 물 냉각형 200KW 하이프레크벤스 용접기
(1) 명산 출력력: 200kW
(2) 평준 DC 전압: UdN=235V
(3) 평준 DC 전류: 1000A
(4) 출력 주파수: f=350-420kHz
(5) 전체 효율: η≈90%
(6) 공명 형태: 복합 공명
(7) 탱크 출력 형태: 용접 트랜스포머 출력이 없습니다.
(8) 리플 계수: 0.5%
(9) 용접 방식: 인덕션 용접
(10) 전력 분배 용량: 260kVA
(11) 입력 전압: 3단계 380V/50Hz,3단계 4선 시스템
(12) 등급 입력 전류: I=379A
부드러운 물 냉각 시스템 (공기-물 냉각 시스템)
(1) 작업 물 압력: 0.32Mpa
(2) 냉각 물 흐름: 25m3
(3) 기준 냉각 용량: 60kW
(4) 표준 구성 (mm): 2200×1250×2100
스테인리스 스틸의 구성 모든 통합 용접기에서
시스템 구성
고주파 전용 용접기는 5개의 부품으로 구성되어 있습니다. SCR 전파 직렬기, IGBT 고주파 인버터 + PWM 전압 조절기, 고주파 트랜스포머,FRED 빠른 복원 다이오드 모듈 고주파 직렬기, E-브릿지 인버터 출력. 직렬기 + PWM AC 전압 조절은 하나의 회로 보드에 의해 완료됩니다. PWM 제어 장치 보드는 메인 보드에 내장되어 있습니다.유닛 보드의 주요 기능은 단일 칩 컴퓨터 + PWM 제어 시스템으로 완료됩니다.전압 조정 및 피드백 제어 주요 보드의 이중 폐쇄 루프 PI 조절기와 결합하여 완료됩니다.디지털 회로에 의해 경보 제어 제어 코어와 함께 하드웨어 빠른 응답으로 보호 작용을 민감하게 만듭니다.
고주파 고체접속기는 전파 직렬 IGBT 인버터 조절 모드를 채택하고 SCR의 단계 전환 각 조정이 필요하지 않습니다.그것은 높은 전력 요인 및 좋은 전력 절약 효과의 장점을 가지고 또한 입력 케이블의 가로 가로 면적을 감소.
고체 HF 용접기의 간략한 소개
고체 HF 용접기는 연속 작동을 위해 설계되었습니다. 직렬 인버터 통합 구조, 콤팩트 크기 설치가 쉽습니다.장비의 전체 세트는 PLC 시스템으로 장비 연결 제어 및 오류 진단 기능을 달성작동하는 동상은 LCD 디스플레이를 통해 관찰됩니다.
