| 원래 장소: | 허베이 |
| 브랜드 이름: | TengTian |
| 인증: | CE, ISO9001, BV |
| 모델 번호: | HGF60 |
| 속성 | 값 |
|---|---|
| 코일 두께 | 1-3mm |
| 코일 폭 | 80-240mm |
| 내경 | φ480～φ510mm |
| 외경 | φ1000～φ1800mm |
| 속도 | 최대 100m/min |
| 보증 | 1년 |
| 재료 | 저탄소 HRC |
| 유형 | 사양 |
|---|---|
| 전력량 | 약 450KW |
| 전원 | 480V/60Hz/3상 |
| 순환 냉각수 흐름 | 20T/h～30 T/h |
| 수조 용량 | 30m3 |
| 압축 공기 흐름 | 5m3/min |
| 압력 | 5～11kg/cm2 |
폭 6m, 길이 70m, 천장 레일에서 지면까지 최소 5m 높이.
언코일러는 이중 팽창 및 캔틸레버 맨드릴 구조입니다. 본체와 고정 베이스의 두 부분으로 구성됩니다. 본체에는 맨드릴의 팽창, 수축 및 제동 요구 사항을 충족하는 수동 시스템이 장착되어 있습니다.
| 사양 | 값 |
|---|---|
| 코일 OD | φ1800mm |
| 코일 ID | Φ508mm |
| 스트립 폭 | 80-240mm |
| 스트립 두께 | 1.0-3.0mm |
| 스트립 무게 | 최대 3.0T |
| 팽창 유형 | 수동 |
| 브레이크 | 공압 구동 |
전단 용접기는 파이프 밀 라인 장비의 중요한 장치이며, 주로 비정상적인 스트립 강철 헤드 또는 시험을 절단하는 데 사용된 다음 다음 스트립 헤드로 마지막 스트립 강철 시험을 연결하여 가공을 계속합니다.
| 사양 | 값 |
|---|---|
| 스트립 폭 | 80-240mm |
| 용접 두께 | 1.0-3.0mm |
| 절단 유형 | 유압 |
| 용접 모드 | 자동 |
| 공압 압력 | 0.5MPa |
| 작업 주기 | 최대 300초 |
이 기계는 전단 용접기 와 메인 프레임 (성형 사이징 기계) 사이에 사용됩니다. 그 기능은 이전 스트립을 실행하고 메인 머신 (성형 사이징 기계)의 연속 생산에서 다음 스트립을 준비하여 충분한 스트립 강철이 일정 시간 내에 저장되도록 하는 것입니다.
이 기계는 주로 공급 가이드 롤러 프레임, 클램프 공급 장치, 루퍼 본체 어셈블리, 배출 장치 및 전기 제어 장치로 구성됩니다.
| 사양 | 값 |
|---|---|
| 두께 | 1.0-3.0mm |
| 폭 | 80-240mm |
| 장점 | 스트립 강철 표면에 대한 충격이 없는 더 많은 저장 재료 |
| 공급 속도 | 최대 200m/min |
| 운반 모터 전력 | AC 15KW |
| 축적기 모터 전력 | AC 15KW |
| 저장 직경 | 4.2미터 |

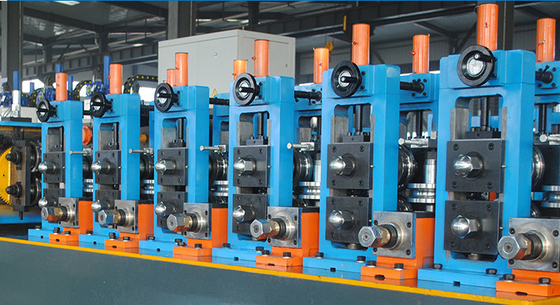

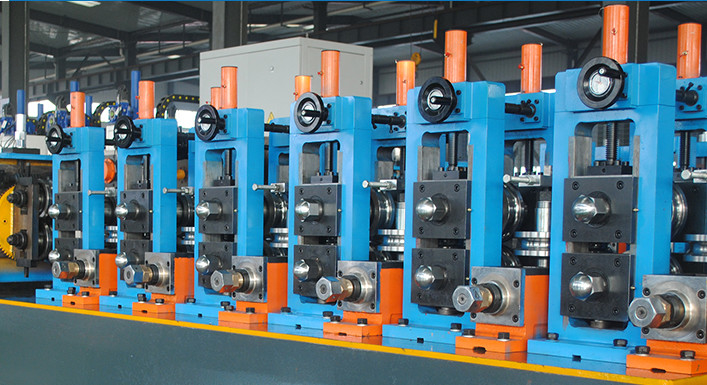

강철 스트립은 성형 스탠드로 들어가 성형 부분에서 둥근 모양으로 들어갑니다.
| 기능 | 설명 |
|---|---|
| 수평 롤 조정 | 상하 조정 방식, 웜 기어 조정, 별도 조정 가능 |
| 레벨링 롤 | 하부 샤프트는 활성, 보상 패드로 측면 고정 |
| 기술 매개변수 | 값 |
|---|---|
| 수평 스탠드 수량 | 6 |
| 수평 샤프트 직경 | 65mm |
| 수평 샤프트 재료 | 42Crmov |
| 성형 속도 | 40-100m/min |
| 모터 | DC90Kw |
| 레벨링 스탠드 재료 | 강판 용접 |
| 수직 스탠드 수량 | 2 |
| 수직 샤프트 직경 | 35mm |
| 수직 샤프트 재료 | 40Cr |
| 범용 스탠드 | 3 |

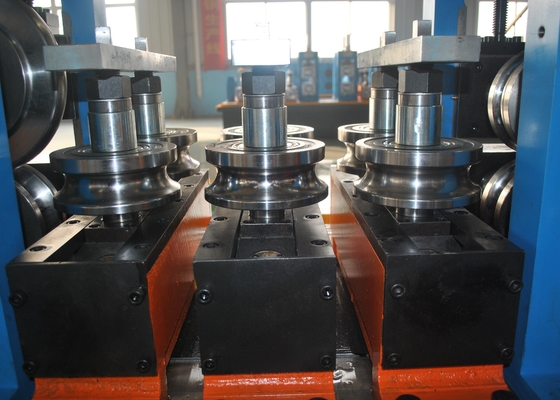

압착 롤러는 용접 온도까지 가열된 튜브의 가장자리를 압착하여 압착 롤러가 특정 압력을 가하여 용접 목적을 달성하는 것입니다. 용접 비드 커터는 용접 이음매를 스크랩하고 외부 버를 제거하는 데 사용됩니다. 번갈아 사용하기 위해 두 개의 커터로 구성됩니다. 하나가 손상되면 다른 하나가 스크랩을 대신합니다. 스크레이퍼는 조정 가능하며 캠으로 빠른 리프트 기능이 있습니다. 스크래핑의 초과 인수를 견디기 위해 칼 받침대 아래에 두 개의 지지 롤러가 있습니다. 그리고 비드 커터 후 연마를 위한 하나의 수평 스탠드가 있습니다.
| 구성 요소 | 사양 |
|---|---|
| 스크랩 칼 | 2 세트 |
| 압착 롤 스탠드 구조 | 5 롤 압착 |
| 압착 롤 샤프트 직경 | 50mm |
| 압착 롤 샤프트 재료 | 40Cr |
재료: 강판 용접
사이징 부분 후 둥근 파이프는 요구 직경 및 모양으로 들어갑니다.
| 기술 매개변수 | 값 |
|---|---|
| 범용 스탠드 수량 | 4 |
| 수평 샤프트 직경 | 65mm |
| 수평 샤프트 재료 | 42Crmov |
| 모터 | DC 90Kw 모터 |
| 레벨링 스탠드 재료 | 강판 용접 |
| 수직 샤프트 재료 | 40Cr |
| 터키 헤드 | 2세트 |
| 구성 요소 | 사양 |
|---|---|
| 기어 박스 수량 | 13 |
| 기어 박스 본체 재료 | 강판 용접 |
| 기어 재료 | 20CrMnTi |
| 기어 경도 | HRC 58-62 |
| 기어 샤프트 재료 | 40 Cr |
| 기어 샤프트 경도 | HRC40-45 |
| 감속기 박스 수량 | 2 |
콜드 쏘는 모든 종류의 프레임 튜브를 자동으로 정밀하게 절단하는 데 사용됩니다. 고정밀 STD 제어 시스템 및 기계 시스템을 사용하여 이 장치는 정확한 치수 이점을 가지고 있으며 기계적 전달이 가장 큰 이점을 가지고 있으므로 이 장치의 장점은 빠르고 정확한 가공, 버 없음입니다.
| 사양 | 값 |
|---|---|
| 정사각형 파이프 크기 | 20x20-60x60mm |
| 직사각형 파이프 크기 | 20x25-40x80mm |
| 재료 | Q235 |
| 속도 | 최대 100m/min |
| 절단 길이 | 6-12m |
| 정밀도 | ±3mm |
| 구동 모터 | 15kw 서보 모터 (yaskawa Japan) |
| 공급 모터 | 4.4kw 서보 모터 (yaskawa Japan) |
| 절단 모터 | 11KW 가변 주파수 모터 |
