허베이 성 Co., 주식 회사를 제조하는 Tengtian에 의하여 용접되는 관 장비.
첫째로 질, 첫째로 고객
영업 및 지원:
|
제품 상세 정보:
결제 및 배송 조건:
|
| 제품 이름: | 목록 통행 디자인을 채택하는 고주파 용접된 관 선반 Hg50*2.5 고주파 용접된 관 선반 | 코일 두께: | 0.5-2.5mm |
|---|---|---|---|
| 코일폭: | 12.7-50mm | 내경: | φ508·φ610mm |
| 외부 지름: | Φ1300~Φ1760mm | 속도: | 최대 80m/분 |
| 보증: | 한 해 | 소재: | 낮은 탄소 HRC |
| 키워드: | 고주파 용접 파이프 밀 | ||
| 강조하다: | 50mm hf 용접 된 튜브 밀,2.5mm hf 용접 튜브 밀,롤 패스 hf 용접 튜브 밀 |
||

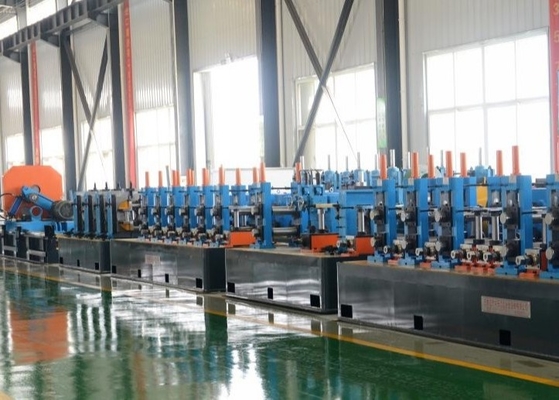

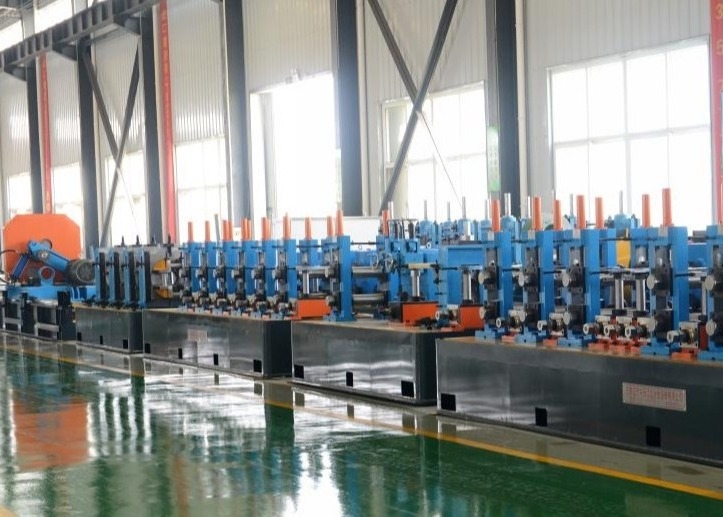

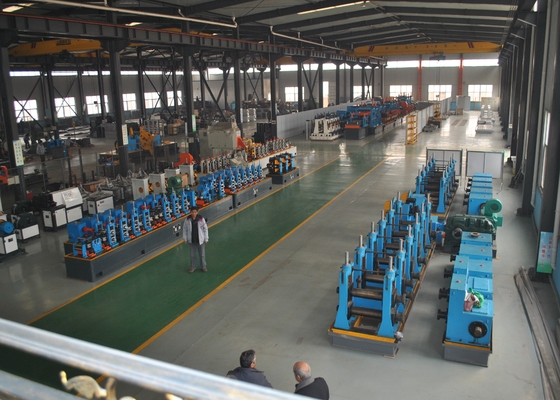

HG 50 고주파 용접 파이프 생산 라인
1기계 일반 소개
|
용접 된 철강 파이프 생산을 위해 설계되었습니다. 둥근 파이프, 사각형 파이프 및 변형 된 파이프를 포함합니다. 롤 패스 디자인을 채택하여 생산 라인은 양질의 가공과 고 정밀 조립으로 용접 된 철 파이프를 제조 할 수 있습니다. |
|
원형 파이프:φ12.7-50mm 두께:00.5-2.5mm |
II주요 매개 변수 및 사양:
| (1)소재 사양: | |
| 표준 | SPHC,SPHT-2,SS 400,SS440,SS490 |
| 소재 | 낮은 탄소 강철 및 낮은 합금 강철 |
| 기계적 특성 | σb≤520Mpa,σs≤365MPa |
| 스트립 너비 | 39~160mm |
| 스트립 두께: | 00.5-2.5mm |
| 코일 내부 지름 | Φ508mm |
| 코일 외부 지름 | Φ1300·φ1760mm |
| 코일 무게 | ≤5T |
| (2)파이프 사양 | |
| 파이프 직경 |
원형 파이프:φ12.7-50mm 두께:00.5-2.5mm |
| 길이 | 6m |
| 파이프 절단 정밀 | 0-6mm |
| 형성 속도 | 최대 80m/min (최대 크기와 두께는 최대 속도에 도달할 수 없습니다) |
| (3) 구매자는 스스로 공급해야 합니다. | |
| 작업장 | 60x6m, H>5m (크레인에서 지상) |
| 힘 | 약 450KW 380V/50Hz/3단계 |
| 순환 냉각 물 (전 시스템) |
흐름:20T/h 30 T/h 수영장 부피: 30m3 |
|
압축 공기 (전체 시스템) |
흐름:5m3/min 압력: 5-7kg/cm2 |
| 케이블 | 내 기계 밖의 모든 케이블은 기계 수리 장소에서 구입합니다. |
제3조각 기계의 매개 변수와 사양:
(1) 롤을 풀기
|
두 배팽창 및 칸티레버 멘트럴
|
1.두 배확장 및 칸티레버 멘트럴 2두 개의 주요 부분을 포함합니다: 주요 몸체와 고정 된 기본. 3류의 확장, 수축 및 브레이킹의 필요를 충족시키기 위해 공기 시스템을 갖추고 있습니다. 4멘드럴은 동시에 방사선으로 움직일 수 있는 네 바 연결으로 구성되어 있습니다. 5두 그룹에 나뉘어 있는 네 바 연결은 각각 두 개의 샤프트에 장착되어 있다. 공기 실린더에 의해 구동되어 방사적으로 팽창하고 수축된다. |
|||||||||||||||
|
기능:
이것은 막 축전기에 들어간 강철 스트립의 꼬리와 롤러를 풀고 나오는 스트립의 머리를 병렬로 절단하고 다음 웰드합니다.
구조:
수압 절단 및 수동 용접 스트립 스틸 너비: 39mm-160mm 스트립 스틸 두께: 0.5-2.5mm 중점화 방법: 수동
(3) 나선형 축전기
|
|
||||||||||||||||||||||||
|
||||||||||||||||||||||||
|
||||||||||||||||||||||||
(4) 모양 및 크기 기계
| 형성 및 사이징 밀은 롤러 타입 형성 원칙과 고 주파수 인덕션 용접을 채택합니다.스트립은 밀링에 있는 먹이 장치에 의해 형성 기계에 공급되고 형성 롤러 지속적으로 회전하고 필요한 모양으로 스트립을 압박피부와 유사한 효과로 인해, 고주파 전류는 가접 관절에 집중되어 빠르게 가열되어 가접 온도에 도달합니다.튜브 바늘은 압축 롤러의 압력 하에 용접필요한 크기의 완제 된 용접 된 튜브는 냉각, 사이징 및 1차 정렬 후에 얻을 수 있습니다. | ||||||||||||||||||||||
|
(5) 냉톱
|
냉톱은 자동으로 모든 종류의 프레임 튜브를 정확하게 자르기 위해 사용됩니다.이 단위는 좋은 정밀 차원 장점을 가지고 있습니다, 그리고 기계 전송 최고의 장점, 그래서 빠른 능력과 정확한 처리, Burr없이이 단위의 장점입니다. |
|
| 정사각형 파이프 크기 | φ12.7-50mm |
| 소재 | Q235. |
| 속도 | 최대 80m/min |
| 절단 길이 | 7m |
| 정확성 | ±3mm |
| 구동 모터 | 15kw의 세르보 모터 (야스카와 일본) |
| 공급 모터 | 4.4kw 서보 모터 (야스카와 일본) |
| 절단 모터 | 11KW 변속기 모터 |
(6) 식탁이 다 찼다
|
|
1완성 된 파이프는 롤 테이블을 따라 이동하고 자동으로 벤치에 이동합니다.
2간단한 포장 기계는 컨테이너와 공기 동력 정렬 장비를 포함합니다.
3롤 벤치 모터: 3KW 4. 두 방향 아래 로드 파이프 5주파수 변환기로 달리는 속도를 조절합니다. |
(7) 롤러
물과 물 냉각형
(8) 200kW 고주파 용접기
