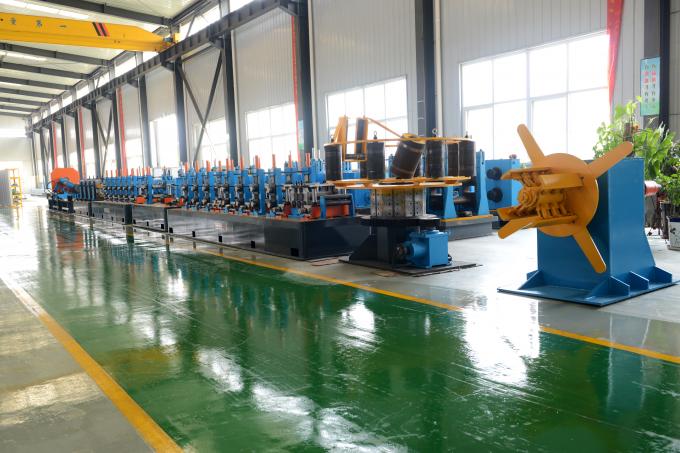

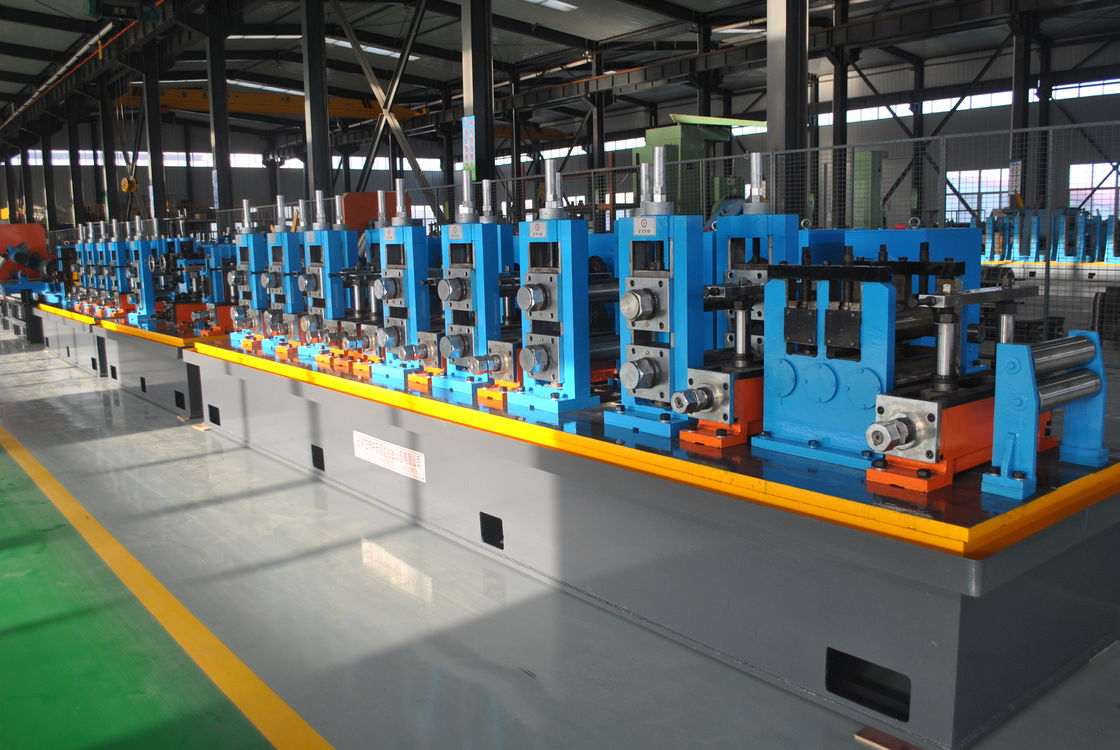

관 분쇄기 Plc 자동 제어 시스템을 용접하는 φ114 고주파

1개략적 소개

Ф114Q 고주파 용접관 생산 라인은 케케묵고 직사각관과 더불어 지름에서 20~114mm과 벽 두께에서 0.8~4mm의 용접관을 생산하고, 상응하는 크기 중에 구간을 형성했도록 설계됩니다. 제품은 BS / ASTM 규격에 따릅니다. 국내외에서 똑같은 종류의 장비의 장점을 채택할 때, 생산 라인의 각각 요소는 새로운 아이디어로 설계됩니다. 독일 통과 기술, PLC 자동 제어 시스템과 영국 유로썸 디지털 속도의 적용이 생산 라인이 확실히 일하고, 운영하고, 쉽게 유지하는 대 보증을 규제합니다. 미국 안에서 최고일 때, 생산 라인은 또한 세계에서 발전적인 것과 경쟁할 수 있습니다.

2 주요 기술적 요구 :

2.1 주요 상술 :

2.1.1 파이프 직경 : Φ20~Φ114mm

2.1.2 벽 두께 : 0.8~4mm (라운드)

         0.8~3mm (제곱. & 레트.)

2.1.3 배관 길이 : 4~7m

2.1.4 투 길이 정확도 : 0--6 밀리미터 (CNC / STD)

2.2 날것 재료 조건 :

2.2.1 저탄소강과 저합금 구조상 강철

       기계적 특성 :σb≤500MPa, σs≤300MPa

2.2.2 스트립의 폭 : 60~360mm

2.2.3 스트립의 두께 : 0.8~4mm

2.2.4 안쪽 Dia. 코일의 : 490~550mm

2.2. 외부 Dia. 코일의 : 900~1800mm

2.2.6 중량의 코일 : ≤5t

2.3 형성 속도 : 20~70m/min

2.4 전체 전력 : 앱로. 630kW

2.5 압축된 공기 :

2.5.1 흐름 속도 : 4m3/min

2.5.2 압력 : 0.4~0.7MPa

2.6 상수도

2.6.1 HF를 위해 : 흐름 속도 : 100l/min

2.6.2 다음을 냉각시캐서 흐름 속도 : 200l/min

2.6.3 압력 : 0.1~0.25MPa

3개의 과학 기술적인 프로세스 :

축적자 →Forming →welding →Cooling →Sizing →Flying에서의 언코일링 →Shearing과 →Storing을 용접하는 엉덩이는 →Pipe 수집을 줄이는 것을 봤습니다

• 워크샵 :

8m 넓은, 100m 롱, 천장 레일부터 지상까지 적어도 5m의 높은 것.

• 인도 기한 :

- 계약금의 영수증 뒤에 있는 4개월 이내에 출하

• 지불 기간 :

- 30% : 계약금의 총량은 계약의 서명 뒤에 있는 15 일 이내에 판매자에게 전신환에 의해 지불될 것입니다. 계약은 그리고 나서 실행됩니다.

- 70% : L/C (신용장)에 의한 출하 전에 .

• 품질과 서비스 보증

프리세일즈 서비스 :

·We는 자사 제품의 신뢰성을 보증하기 위해서 선적 전에 끝난 장비의 그림을 제공할 수 있습니다.

·If 정부가 판매자가 중국을 남기고 장비 디버깅을 위한 고객의 나라, 설비 도입과 구매자를 돕기 위해 명백하고 완전한 설계를 온라인 멀리 있는 유도를 구매자의 엔지니어에게 제공하고, 공급하기 위해 판매자의 최선을 다할 것이고 작동하는 우리에 갈 수 있게 허락하지 않습니다.

·If 중국 정부가 판매자가 중국을 남기고 장비 디버깅을 위해 고객의 나라에 갈 수 있게 허락할 수 있고, 우리가 아래 기술된 것처럼 엔지니어들에게 거기를 보낼 것입니다 :

구매자, 현장 디버깅에 있는 기술 서비스 인력, 유지, 장비 위임, 위임, 작전과 보수 명령, 장비 작동을 위한 기술 훈련에 대한 책임이 있고 구매자의 유지 관리자에 도착하는 장비.

데버그링 시간은 구매자 필요가 한 사람, 라운드를 위한 아트르티키츠가 작동시키는 공급이 식량, 방과 변환과 같이, 또한 공급 더 로컬 가격을 필요로 하는 1 일 엔지니어 임금 EUR에 대해 지불한 한 달 이내에, 한 달입니다.구매자 이유 때문에 면, 디버깅 시간을 연기하세요 그러면 구매자는 어느날 엔지니어 EUR 사람 1명 지불할 필요가 있습니다.

장비 위임 엔지니어들의 수 :못해도 3번은 했지.

애프터 서비스 :

안에 사용된 채 사용자들은 규칙을 준수합니다, 정상 작동 장비 하에, 적극적으로 품질에 대한 영향과 같은 장비의 등장의 날짜부터 사용까지 12개월 이후로, 장비에 대한 피해 리드 부품이 전혀 정상 조업 할 수있, 공장이 무료로 수리 또는 교체를 줄 것입니다.데버그링 시간은 구매자 필요가 한 사람, 라운드를 위한 아트르티키츠가 작동시키는 공급이 식량, 방과 변환과 같이, 또한 공급 더 로컬 가격을 필요로 하는 1 일 엔지니어 임금 EUR에 대해 지불한 한 달 이내에, 한 달입니다.구매자 필요, 구매자 이유 때문에 면, 디버깅 시간을 연기하세요 어느날 엔지니어 EUR 사람 1명 지불하세요.

장비 위임 엔지니어들의 수 :못해도 3번은 했지.

• 기술적 서류는 제공했습니다

● 조작 매뉴얼 (배달 시간 전에 한 달 당시에 제공됩니다)

● 검사증명서 (배달 시간에 마련됩니다)

● 적재 순서 (배달 시간에 제공된)

● 레이아웃 도면 (배달 시간 전에 한 달 당시에 제공됩니다)

● 땅 기초 도면 (배달 시간 전에 한 달 당시에 제공됩니다)

● 전기적 주 다이어그램

모든 부대의 라인을 그린 ● 전체 조립체 그림

취약 분야의 ● 부품도
