강력한 CNC 가공 센터 철강 튜브 만드는 기계 6m/Min

Product Details:

원래 장소:	허베이
브랜드 이름:	Tengtian
인증:	CE, ISO9001, BV
모델 번호:	i50

Detail Information

원래 장소:

허베이

브랜드 이름:

Tengtian

인증:

CE, ISO9001, BV

모델 번호:

i50

언코일러:

단방향 언코일러

스틸 스트립을 로드할 수 있습니다.:

파이프 크기 범위:

Ø12-Ø76mm

두께:

0.5-2MM

맥스. 생산 속도:

0-6m/min

고정 절단 길이:

6-8M

보증:

한 해

용접식:

고주파 용접

강조하다:

High Light

강조하다:

cnc 강철 튜브 제조 기계

강력한 철강 튜브 제조 기계

강력한 철강 파이프 제조 기계

Trading Information

최소 주문 수량:

1개 세트

가격:

$100000 to $1 million

포장 세부 사항:

방수된 수출과 내항성이 있는 포장.

배달 시간:

60 일 일

지불 조건:

L/C (신용장), 전신환

공급 능력:

50 세트/년

Product Description

제1항모델, 양, 가격

모델	단위	Qty	언급
TTSS-150. 튜브 제작 기계	세트	1	직경: F12-76mm 1 두께: 0.5-2.0mm 속도: 0-6m/min 난두 배드라이브 모터: 시멘스 1 주로 모터: 앞 11kw, 후면 7.5kw 인버터:대우안브랜드 난MCB: 슈나이더 브랜드 난자동 밀링 시스템 금속 톱 절단 튼튼한 구부러기
아르곤 용접기	세트	1	용량: 2.0mm 이하 500A
F12.7mm 롤 세트	세트	1	1 재료:Cr12MoV 54개
F19.05mm 롤 세트	세트	1	1 재료:Cr12MoV 54개
F25.4mm 롤 세트	세트	1	1 재료:Cr12MoV 54개
F32mm 롤 세트	세트	1	1 재료:Cr12MoV 54개
F38.1mm 롤 세트	세트	1	1 재료:Cr12MoV 54개
F50.8mm 롤 세트	세트	1	1 재료:Cr12MoV 54개
F62mm 롤 세트	세트	1	1 재료:Cr12MoV 54개
F76mm 롤 세트	세트	1	1 재료:Cr12MoV 54개

두 번째 항목.튜브 제조 기계의 부품:

1롤링 해제기: 일방식 풀링 해제기

(1) 스틸 스트립 용량: 3T.

(2) 수동 확장 스프레드.

(3) 최대 코일 너비: 250mm

(4) 최대 스필 OD: 1,800 mm

(5) 코일 ID: 350 ~ 510 mm

1구성 단위:

(1) 가이드 홀더, 1 세트.

(2) 수평 스탠드, 7 세트.40Cr, 그리고 셰프트는 템퍼링, 고 주파수 소화, 정밀 맷, 류 방지, 스탠드의 재료가 처리됩니다HT200.

(3) 수직 스탠드, 7 세트, 수직 샤프트의 재료는40Cr, 그리고 셰프트는 템퍼링, 고 주파수 소화, 정밀 맷, 류 방지, 스탠드의 재료가 처리됩니다HT200.

(4) 수평 축 과다 가속도는50mm, 수직 셰프트 과다 투약은F30mm

(5) 고정 비율 감소 상자, 1 세트.

(6) 기계 침대, 1 세트

(7) 유니버설 드라이브 샤프트 연결 시스템, 1 세트.

(8) 시멘스 드라이브 모터, 1 세트

(9) 수직 축 클램프 롤, 5 pcs.

용접 시스템:
수직 스탠드, 2 세트, 수직 샤프트의 재료는40Cr, 그리고 셰프트는 템퍼링, 고 주파수 소화, 정밀 맷, 류 방지, 스탠드의 재료가 처리됩니다HT200.
TIG 용접, 1 세트
용접 두께 2.0mm 이하
자동 외부 밀링 시스템:

밀링 헤드, 3 세트, 선형 관점 방향, 2 굽은 관점 방향.
밀링 모터 3세트
기계 침대, 1 세트
수직 스탠드, 2 세트
냉각 시스템, 1 세트
물 순환 파이프, 1 세트

크기와 정렬 부문:
수평 스탠드, 4 세트, 수평 샤프트의 재료는 40Cr, 그리고 샤프트는 탄화, 고 주파수 소화, 정밀 썰기, 경직 방지,스탠드의 재료는 HT200입니다..
수직 스탠드, 4 세트, 수직 샤프트의 재료는 40Cr이며, 샤프트는 탄화, 고주파 진압, 정밀 썰기, 강강 방지, 스탠드 재료는 HT200입니다.
수평 셰프트 오더미도는 50mm, 수직 셰프트 오더미도는 30mm. 투르크 머리는 1세트, 투르크 머리의 셰프트 오더미도는 30mm입니다.

고정 비율 감소 박스 드라이브 시스템, 1 세트
기계 침대, 1 세트
유니버설 드라이브 샤프트 연결 시스템, 1 세트
시멘스 드라이브 모터, 1 세트

자동 세트 공급 및 원형 톱 차단 시스템, 1 세트.

제어 시스템, 1 세트
원형 톱 자르는 머리, 1 세트.
1세트 썰매
박스 절단 장치
기계 침대, 1 세트
파이프 카운터, 1 세트

테이블이 다 끝났어, 세트 1개

자동으로 실행 테이블, 1 세트.
실린더 1 PC
스위치 형성, 1 pc.

전기 제어 시스템:

파이프 기계에 대한 전기 제어 시스템, 1 세트
정지 버튼.

기계의 순위:

vHVHVHVHVHVHVH QVQVQ HVHVHVH ((TH1)) V

V: 수직 H: 수평 Q: 밀링 헤드 TH: 터크 헤드

항목3개파이프 기계의 롤 폼에 대한 기술적 매개 변수:

(1)물질: 파이프 기계의 롤 폼의 기술적 매개 변수:

A. Cr12MoV의 재료를 사용하십시오, 경직성≥HRC60~63, CNC 프로세스.

B. 프로세스: forges - 톱 - 정규 기계 프로세스 - 굴착 - 정규 기계 프로세스 - CNC - 밀링 - 진압 - 내부 및 외부 밀링 프로세스.

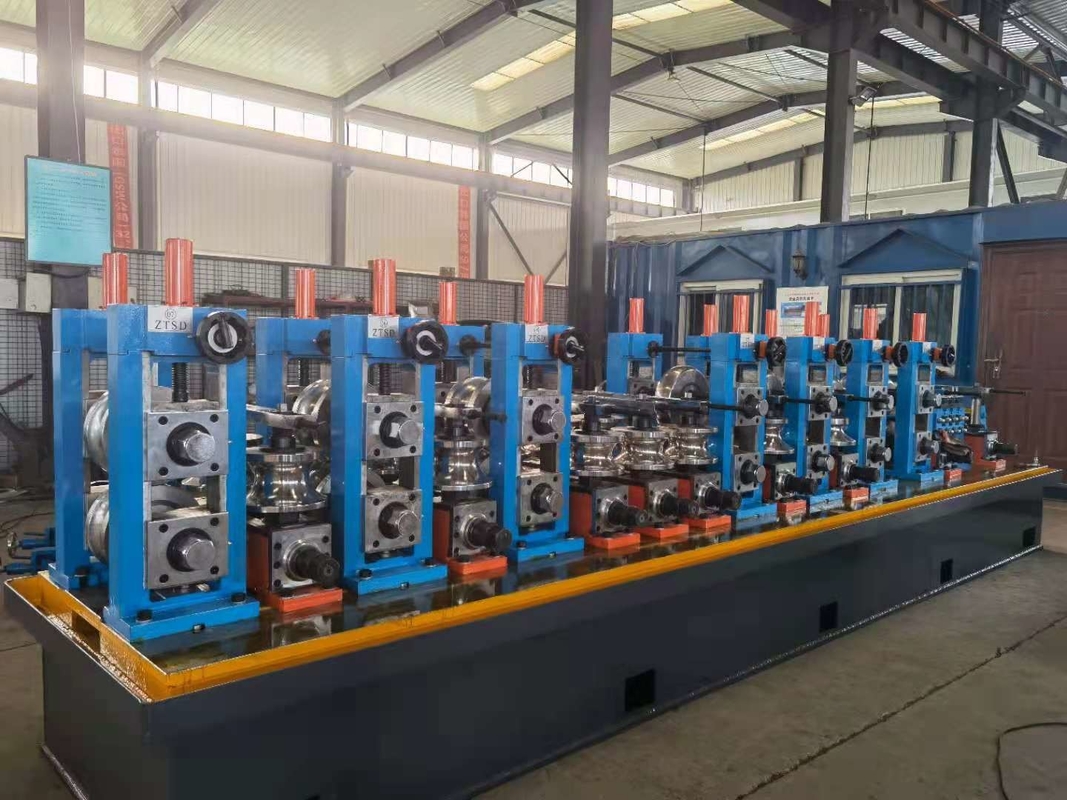

강력한 CNC 가공 센터 철강 튜브 만드는 기계 6m/Min 0
