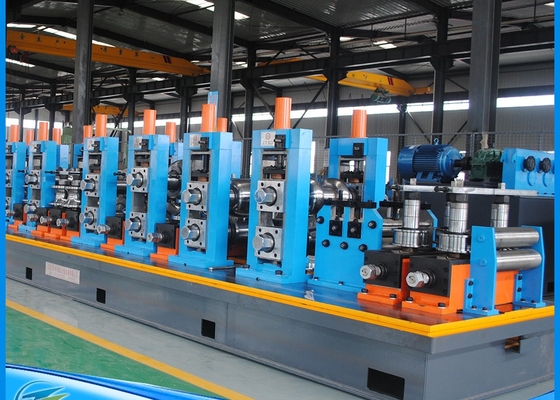

고주파 용접 파이프 밀 HGF 150X10 7.5" Hf 용접 튜브 밀 70x70-150x150mm

난... Produce 개요

HG254 고 정밀 고 주파수 용접 파이프 생산 라인은 주로정사각형 파이프 크기70x70-150x150mm,,두께는 2.0-10.0mm입니다.원형 파이프89-190mm두께 2.0-10.0mm,정사각형 파이프 크기70x70-150x150mm,,두께는 2.0-10.0mm입니다. 이 생산 라인 각 단위 장비, 국내외 유사한 장비의 완전한 사용, 혁신적인 디자인, PC 또는 컴퓨터 제어로 완전한 제어,첨단 기술, 편리한 운영 및 유지보수, 그리고 90 년대 초에 국제 수준에 도달, 국내 선도 수준.

• 원료F생산된 제품,P로세스, 그리고User 구성 프로필

1.:무료 조건

(1) 뜨겁게 또는 차가게 롤링 된 강철 스트립 (GB700-88,GB1591-88을 충족)

(2)δs 양력점 ≤345Mpa, δb 팽창 강도 ≤610Mpa

(3) 스트립의 두께:

1) 둥근 파이프 두께:20.0-10.0mm

2) 정사각형 파이프 두께 2.0-10.0mm, 정사각형 파이프 두께 2.0-10.0mm

(4) 강철 스트립 너비:280-600mm ((±0.2mm)

(5) 강철 코일 내부 지름:Φ508mm ~ Φ760mm(구매자는 최종적으로 확인)

(6) 스틸 롤 아웃 지름:Φ1200-Φ2000mm(구매자는 최종적으로 확인)

(7) 최대 스킬 무게:15,000kg

2.P크기 범위

(1)OD:

1) 둥근 파이프: φ89-φ190mm

2) 정사각형 튜브: 70X70-150X150mm

(2) 제품의 두께:

1) 둥근 파이프:20.0-10.0mm

2) 정사각형 및 직사각형 파이프:20.0-10.0mm

(3) 길이:6-15M

(4) 속도:20~50m/min

3.P로듀트 프로세스

Raw material (strip) - Uncoiler - Cutting and Welding- Feeding - Storage material - Passive leveling - Forming rolling--High frequency welding - Remove the weld burr -Cooling -Sizing-- Coarse straightening - Length cut - Collection

4.P롤드 정밀도:

파이프 외출 지름 허용: ±0.1mm

5.HF 용접기 전력:

600KW

주요 장비 도입

1.L오딩 자동차

로딩 카는 로딩 위치에서 uncoiler에 철 스킬을 만들기 위해 사용됩니다. 동시에 올리브 오일 실린더,그래서 강철 코일 내부 구멍은 정확하게 uncoiler의 망럴에 설정, 롤러 긴장, 원래 위치로 다시 밀어.

2.1마인드럴 수압기롤을 풀기

(1) 구조: 1 개의 스탠드럴 수압 릴러

(2) 사양

3.S직선 머리 기계

이 장비는 납 철강 스트립을 평평하게 평평화하는 데 사용됩니다.

압력 팔, 껍데기 머리가 구성 있습니다. gantry 유형, 위아래 uncoil

4. P인치 평준화 기계

(1) 이 기계는 강철 스트립 머리와 끝을 평준화하는 데 사용되며, 절단 및 용접을 용이하게합니다.

(2) 레벨링 모터:15KW

(3) 진치 롤 직경: Φ210x900mm, 롤 재료: 40Cr,

(4) 평준화 롤 직경: Φ160x900mm, 롤 재료:40Cr,

(5) 평준화 너비: 280~600mm

(6) 진치/평등 두께:20.0-10.0mm

(7) 칩/평등 속도: 0-11M/Min

5. 반자동 셰어 및 웨일더

(1) 스틸 스트립 머리와 끝을 절단 및 용접에 사용, 튜브 밀의 연속적인 제품을 보장합니다.

(2) 강철 스트립 두께: 2.0-10.0mm

(3) 강철 스트립 너비: 280-600mm

(4) 강도:

δs 양력점 ≤345Mpa δb 팽창 강도 ≤610Mpa

(5) 절단 유형: 수압

(6) 압축 유형: 수압

(7) 용접 방식: 모터화 운동으로 용접

(8) 브랜드: 상하이 CO2 용접기

(9) 수압 작동 압력:10Mpa

(10) 블레이드 재료: H13

6.H수평 축전기

(1) 이 기계는 썰매 용접기와 호스트 (형조 크기 밀) 사이에 있습니다.깎기 및 배트 용접 시간 호스트 (형조 크기 공장) 의 지속적인 생산 및 충분한 스트립 철강을 저장.

(2) 엔진 브랜드: WANGPAI

(3) 이 단위는 주로안쪽압축 및 운반 재료 장치,축전기 집합,소재 단위,전기 제어 장치.

1)Press & 운반 재료 장치

압력 & 운반 재료 장치: 그것은 주요 프레임, 전기 모터, 브레이크 단위, 회전 방향 전송 전력 축을 포함 하 고, 압력 & 운반 롤,가이드 롤의 압력 공기 시스템, 검사 속도 단위; 그것은 축전기에 스트립 강철을 공급 할 수 있으며 평균 시간 그것은 전기 제어 시스템에 운반 속도 정보를 전송 할 것입니다,우리가 요구 중지 이 단위로 물질을 가져, 그것은 전기 모터로 롤을 중지 하 고 압력 & 휴식기에 의해 물질 롤을 운반 하 고 또한 전기 모터와 유닛을 운반 하기 위해 속도를 조정 할 수 있습니다.

2) 액수모터 프레임 조립

축전기 프레임 조립: 전기 모터, 프레임, 내부 원 롤, 외부 원 롤 및 압력 롤을 포함합니다.그것은 프레스 & 캐리 유닛에서 스트립 강철 재료를 저장하는 데 사용할 수 있으며 중앙 발송물질 롤에서 끌어낼 수 있습니다..

3)발송물질 장치

발송물 장치: 프레임, 안내 방향 롤, 높은 또는 낮은 장소의 안내 롤을 포함합니다.그것은 모양 시스템으로 스트립 강철을 운반하고 전기 제어 장치에 운반 재료 속도 정보를 보낼 수 있습니다.

(4)S정답:

1) 지름: 12000mm

2) 강철 코일 두께:2.0-10.0mm; 너비:280-600mm

3) 운반물질 이동 속도:Vmax=100-120m/min

4) 공급 모터 전력: DC 90kw Z4-200-31 (제작자:WANGPAI)

5) 축전체 모터 전력: AC 11KWX16

6) 저장 길이는: 500-1000M

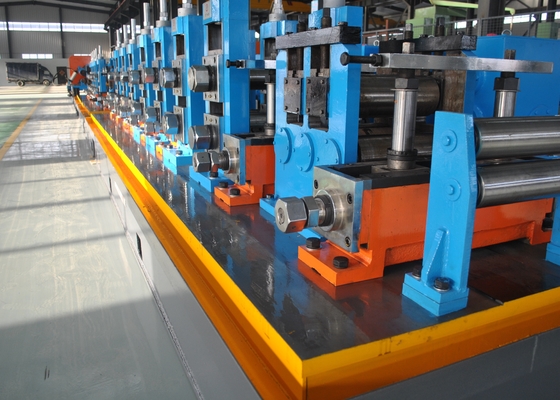

• F정비 및 크기 밀링

1)험한 모양(파괴, 클러스터)

패드 플래트 롤러, 패드, 패드, 다섯 롤 수동 평준화,H수평,H수평, 수직, H수평, 수직H수평, 수직, 수직, 수직

2)정제형 (Fin-pass)

H수평, 수직H수평, 수직H수평, 수직

3)용접 작업 테이블

가이드 롤, 4 롤 압축, 기계적 스크래핑, 롤링

4 C수면수

5)크기를 측정하는 기계

수직,S(ix) 보편적 스탠드MR,T닭고기 머리

8.밀링 자루

1.1 파이프 재료:Q235,Q355

1.2 둥글: 89~190mm, 두께:20.0~10mm

정면 89~190mm, 두께:20.0~10mm

1.3 최대 선 속도: 50m/min (절단 길이는 9m, 파이프 OD는 F70mm, 벽 두께는 3.0mm)

1.4 파이프 라인의 생산 방향:

1.5 선의 높이:

바닥에서 파이프 바닥까지의 높이: mm

속도 측정 장치를 설치해야 하는 사이즈링 부품의 표면에서 파이프 바닥까지의 높이는:

속도 측정 롤러가 설치될 장소의 크기:

1.6 파이프 절단 길이: 6000~15000mm

1.7 절단 정밀도: ±2mm (롤링 밀의 라인 속도 불안정성 요구 사항≤2%)

1.8부름의 양: 최대 0.2mm

2.1서보모터를 채택한다.

10.600kWH고주파 용접기:s앙??)
