| 제품 이름: | 강철 스트립 코일 Hg63x4.0 Erw 파이프 밀 CE 합격 고주파 튜브 밀 | 원료의 항복강도: | σs ≤340Mpa |
|---|---|---|---|
| 원료의 인장강도: | σb≤520 Mpa | 파이프 크기 범위: | Φ16-75mm |
| 두께: | 0.8-4mm | 맥스. 생산 속도: | 20~150m/분 |
| 고정 절단 길이: | 6~15m | 보증: | 한 해 |
| 용접식: | 고주파 용접 | 키워드: | 파이프 밀 CE 합격 |
| 강조하다: | 63mm erw 파이프 밀,25mm erw 파이프 밀,CE 통과 erw 튜브 밀 |
||
기술 제안 & 인용
에 대해

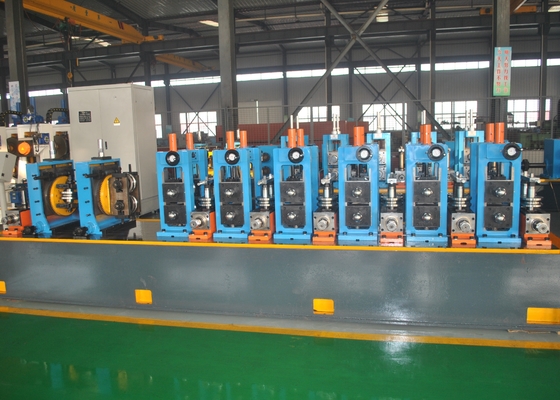

HG 63x4.0mm 파이프 밀 라인 (2.5∙)
HG63x4.0 (2.5∙)고주파 용접 파이프 생산 라인은 Φ25mm-Φ63mm 용접 철강 파이프, 평면 파이프 20x20-50x50mm, 0.8mm-4.0mm 벽 두께를 제조하는 데 사용됩니다.우리는 외국과 국내에서 첨단 파이프 제조 기술을 흡수 한 후, 우리의 혁신적인 디자인 생산 라인 및 생산 라인의 각 단위는 경제적뿐만 아니라 실용적입니다.
2.1철강 파이프 사양
2.11 둥근 파이프: φ25·φ63.5mm 두께: 0.8-4mm
2.12 제곱 파이프: 20X20-50X50mm 두께: 0.8-4mm
2.2.1 스트립 스틸 너비: 70mm-200mm 스트립 스틸 두께:0.8-4mm
2.2.2 가연 스필 및 HRC: δb≤500Mpa σs≤355MPa
2.2.3 강철 스트립 코일: 내부 지름: Φ508mm (고객은 최종 확인)
외부 지름: Φ1000mm-2000mm (고객이 최종 확인)
2.2.4 강철 줄무늬 무게: 최대 4.0T
2.3 전기 설치 용량: 약 650KW 전원 공급: 380V, 60Hz (고객이 최종 확인)
2.4형성 속도:최대 150m/min
2.5 전체 라인의 크기: 약 80x6m
2.6 입력물질의 방향: 구매자 공급 최종
롤을 풀고 → 머리 꼬리 절단 → 스트립 스틸 머리 꼬리 용접 → 나선 축적기 ((구매자 공급)
→ 폼링 → 고주파 인덕션 용접 → 외부 부러 제거 → 사이징 →진크 페인팅 ((구매자 공급)→ 절단→ 끝 → 스택→ 검사& 수집 → 창고에 액세스
이 장비는 이중 콘 클램핑이 있습니다. 끝 열기에는 프레스 롤러가 있습니다.그 다음 끝 열기의 압력 롤러 철 코일을 단단히 하기 위해 아래로 이동. uncoiler 코너 회전, 끝 열기 peeler는 스핀 들 위로 흔들고 스핀 들에 가까이.
스트립 스틸의 내부 지름:Φ 508mm (구매자 공급 최종)
스티프 스틸의 외부 지름:Φmax=2000mm
스트립 스틸 너비: 70mm-200mm
스트립 스틸 두께: 0.8-4mm
스테인드 스틸의 최대 무게: 4.0T
수압 확장
정압 중단
2- 직선 머리 및 칩 평준화 기계
이 단위는 주로 새로운 코일 강철 헤드 공급을 평평화 단위로 이끌기 위해 사용됩니다.
직지 모터 전력:AC1.5KW
처리 압력:7Mpa
2 롤 핀치와 5 롤 평준화 장치
진치 롤 지름:F140mm
평준화 롤 지름:Ф110mm
진치 및 레벨링 모터:15kw
기능:
이것은 막 축전기에 들어간 강철 스트립의 꼬리와 롤러를 풀고 나오는 스트립의 머리를 병렬로 절단하고 다음 웰드합니다.
구조:
수압 절단 및 수동 용접 스트립 강철 너비: 70mm-200mm
스트립 스틸 두께: 0.8-4mm
중점화 방법: 수동
4.S피랄 축전기
|
|
||||||||||||||||||||||||
|
||||||||||||||||||||||||
|
||||||||||||||||||||||||
수평 롤 스탠드: 7 수직 롤 스탠드: 9
가이드 롤 스탠드; 압축 롤 스탠드; 웰드 스크래핑 스탠드; 밀링 스탠드; 물 냉각
수평 롤 서드: 5 수직 롤 서드: 5
터키인 머리:2 세트 (4 롤 타입)
주요AC엔진:형성 섹션: 90Kw 1 세트 ((시멘스);
사이즈 섹션: 110Kw 1 세트 (SIMENS)
주요 줄여주는 장치:2 세트
먹이 세트
주로 스트립 스틸의 상부 및 하부 한계로, 스트립이 순조롭게 형성 기계로 루프에서 벗어나는 것이 쉽고, 스트립이 위아래로 흔들리는 것을 방지합니다.
두 개의 롤러와 왼쪽 및 오른쪽 브래킷으로 구성되며, 롤 재료는 Gr15, 고 주파수 완화 과정입니다. 완화 경도는 HRC58-62입니다.왼쪽과 오른쪽 브래킷은 철판 용접 구조입니다.
주로 스틸 스트립을 평준화, 스트립을 부드럽게 기계에, 스트립을 위로 아래로 bobbing 방지
상위 2 아래 3 다섯 롤러 유형 구조를 사용하여, 위의 두 롤러는 각각 상위 및 하위 롤러의 공백을 제어, 평준화 효과를 보장하기 위해 혼자 조정할 수 있습니다.평준화 롤 재료는 Gr15, 고주파 진압, 진압 경화 HRC58-62

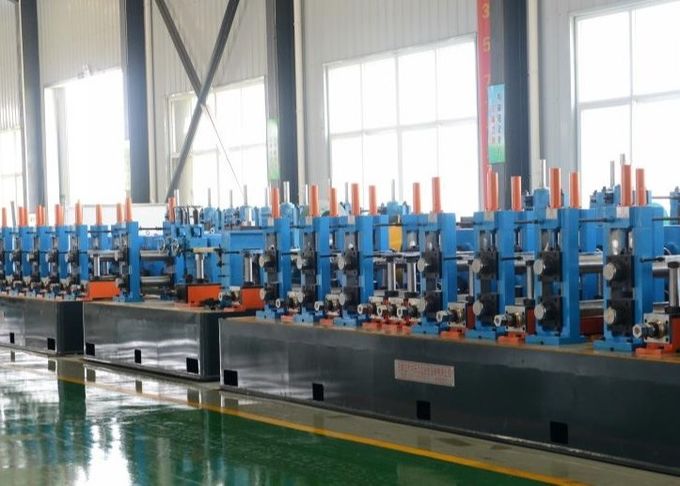

수평 롤러 프레임은 형성 및 사이징 밀의 주요 구성 요소입니다, 파이프 billet에 스트립에 의해
기판 구조와 수평 롤 스탠드, 옆 롤 변경
수평 롤러의 하위 롤러 아래에는 과부하 보호 패드, 과부하 때 수평 롤러와 베어링의 손상을 줄이기 위해
보호 쿠션 재료는 HT200입니다
수평 롤 축 증가 롤 고정 끝 정비 견과류, 가늘한 재료 조정 생산에 유리합니다
후기 사용 과정에서 끝 덮개 부러지는 것을 방지하기 위해 Q235A 대신 원래 HT200의 수평 롤러 끝 덮개 재료. 끝 덮개 밀폐에 오일 밀폐가 사용됩니다.가루와 철을 베어링에 방지하기 위해, 로저의 사용 수명을 증가, 모든 연결 볼트 원래 일반 수준에서 8.8 고강성 볼트,장시간 사용 과정에서 연결 강도와 안정성을 보장하기 위해.
프레임 및 링크 테이블 USES 네 8.8 높은 강도 볼트, 나중에 생산 과정에서 안정성과 정확성을 보장
수직 롤 스탠드는 형성 및 사이징 밀의 주요 구성 요소입니다, 수평 롤러 변형 주요 도움, 스트립 리바운드 방지, 대기 스트레칭의 가장자리의 일부를 흡수
수직 롤 스탠드는 단일 나사 조정 작업을 채택, 롤 변경
수직 롤 재료는 주사철을 채택, 수직 롤에 긴장 판 장치와, 상부 및 하부 조정 견과류와 수직 롤,높이를 "조정"할 수 있습니다,생산을 조정하기 위해 얇은 물질 언덕을 등반하는 것과 같은
웰드 톱니 가이드 스탠드는 주로 열 코너의 크기와 방향
웰드, 웰드 정확하게 추출 롤러에, 웰딩 품질을 보장하기 위해, 안내 롤러 프레임은 파이프 축 회전 따라 플러스 또는 마이너스 20도, 위아래, 그리고 주위에 조정할 수 있습니다.
셰프트 지름 φ55 (이치 모델# 7511)
압축 롤 스탠드는 주로 고 주파수 난방 파이프 billet extrusion 용접 파이프로, 용접 품질을 보장하는 주요 부분입니다,진압 롤러 프레임 구조는 수직 롤과 동일합니다.
거친 회전 후 조건화 처리, 그리고 그 다음 회전 완료, 회전 완료 후 고 주파수 소화 처리, 고 주파수 소화 후 닦기
용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기: 용기:스크래퍼는 조정 될 수 있으며 캠에 의해 빠른 리프트 기능을 가지고 있습니다칼 받침대 아래에는 두 개의 지원 롤러가 있습니다.
그것은 철강 파이프가 정확하게 정렬되도록 용접 부위를 냉각하는 데 사용됩니다. 그것은 분수와 물 목욕을 하나로 결합하는 구조 유형을 채택합니다.
크기를 측정하는 기계
또 다른 이름은 터크스 머리와 사이징 밀의 마지막 부분에서 언급, 그것은 직선 파이프 거친 스트립 사용된다.그것은 네 롤러 정렬의 두 세트로 구성되어 있으며 머리가 돌고 오른쪽과 왼쪽으로 조정할 수 있습니다3점 길이로 직선 철 파이프를 이용합니다.
그것은 기어박스와 수평 롤 스탠드를 연결하는 데 사용됩니다, 그것은 또한 주요 기어박스 및 연결
확장 변속기가 있습니다.변속 셰프트그래요유리한사용, 유지, 변경 및 일치, 또한 수평 스탠드를 위해 과부하 보호 기능을 소유하고 있습니다.
단위 감소기는 2차 나사 활기 변속기 감소기를 채택합니다. 각 감소기는 나선 활기 변속기 한 쌍과 고통 변속기 두 개로 구성됩니다. 속도 감소 기어 박스의 장점은 견고하고 내구적입니다.유지보수 및 교체 비용이 낮습니다.- 굽은 변속기 재료:20CrMnTi
6.냉톱(카이콩)
|
그것은 파이프가 높은 속도로 밀링에서 지속적으로 전달되는 조건 하에서 파이프를 자동으로 정밀하게 길이로 잘라내는 데 사용됩니다.
|
|
냉톱으로 절단 한 후 파이프를 운반하는 데 사용됩니다. 구조와 작동 원칙: 그것은 벤치와 드라이브 전기 기계로 구성됩니다. 파이프는 둥근 롤러에 의해 빈 장소로 운반되고 그 다음 수집을 시작할 것입니다.
|
제작자:
장비 설명
난통합 용접기GGP-400/0.3-CC:
W물 냉각기:
