허베이 성 Co., 주식 회사를 제조하는 Tengtian에 의하여 용접되는 관 장비.
첫째로 질, 첫째로 고객
영업 및 지원:
|
제품 상세 정보:
결제 및 배송 조건:
|
| 진행 속도: | 1.0~3.0mm | 지구 폭: | 56~160mm |
|---|---|---|---|
| 기계적 성질: | σb≤520Mpa,σs≤340MPa | 코일 중량: | 5T |
| 용접 유형: | 고주파 용접 | 형성 속도: | 20~100m/min |
| 둥근 파이프 지름: | φ16~φ50mm | 파이프 절단 정확성: | 0~3mm |
| 하이 라이트: | 정확성 전기 저항 용접법 파이프 밀,롤 패스 설계 전기 저항 용접법 파이프 밀,전기 저항 용접법 파이프 밀 생산 라인 |
||
설계 지침 :
●Improve 운영 성과와 생산 성능 ;
●Improve 작전의 환경과 안보 ;
●Improve 제품 안정성 ;
●Improve 제품 생산성 ;
●Reduce 명부 비용.
고효율을 보증하기 위해 롤러의 비용을 줄이는 작동 캐릭터 & 환경과 안전과 생산하는 캐릭터를 개선하는 도안하는 지침에 따르면, HG50 생산 라인은 설계에 대한 두배 반경 블랙홀 스타일을 채택합니다.
YB189-64 표준에 따르기
(1)재료 : 저탄소강과 저합금 구조상 강철
(2) 역학적 성질 : σb≤520Mpa,σs≤340MPa
(3)스트립 폭 :56~160mm
(4)스트립 두께 :1.0~3.0mm
(5)강철 초박판 코일 :코일의 내경 :φ480~φ520mm
코일의 외경 :φ1000~φ1800mm
(6)코일 중량 :≤2T
(1)라운드 파이프 직경 :φ16~φ50mm
파이프의 (2)벽 두께 :1.0~3.0mm
(3) 고정된 절단 길이 :4~12m
(4) 파이프 절단 정확성 :0~3mm
20~100m/min
(1)전원 :
전선 Approx.600KW의 전력 크기
전원 380V/50Hz/3phases
(2)유통 냉각수 :
흘러나오세요 :30T/h~40 T/h
풀 부피 :60m3
(3) 압축 공기
흘러나오세요 :5m3/min
압력 :5~7kg/ cm2
8m 넓은, 100m 롱, 천장 레일부터 지상까지 적어도 5m의 높은 것.
언코일러는 있습니다 2중 확장과 캔틸레버 맨드릴의 구조의. 그것은 2 주요 부문을 포함합니다 : 메인 바디와 고정 베이스. 선체는 확대되고, 수축하고 브레이크를 거는 필요를 충족시키기 위해 공압 계통을 갖추고 있습니다 맨드릴의.
| 코일의 OD | Φ1000-1800mm |
| 코일의 ID | Φ480-520mm |
| 스트립의 두께 | 1.0-3.0mm |
| 스트립의 폭 | 56-160mm |
| 중량의 단일 스트립 | Max2T |
| 확개 형 | 수동 작동 |
| 중단 | 공기 구동 |
구조적인 형태 : 하부판 구동 시스템, 등을 용접하면서, 전단 용접 베드, 위기 공급 장치가 두배로 시어링 체제, 시어링 플레이트 시스템을 깎으면서, 센터링 디바이스를 두배로 합니다.
| 스트립폭 | 56-160mm |
| 용접 두께 | 1.0-3.0mm |
| 커팅형 | 자동 전단기 |
| 용접 모드 | 자동용접 |
| 유압력 | 8-10MPa |
| 작업 주기 | Max.180 초 |
이 장치는 주요 부분이 press& 운반 소재 장치를 안에 포함한다는 것 입니다, 축적자가 모이고 물질 단위, 전기 제어 장치를 앗아갑니다.
언론 & 운반 소재 장치 :그것은 축적자에게 띠강을 공급할 수 있고 그것이 우리가 정지를 요구한 때인 전기 제어 시스템으로 운반 속도 정보를 이송할 평균 시간이 물질을 이 단위로 나릅니다, 그것이 전동기에 금제를 막을 것이고 press&가 방학에 의해 자재롤을 옮기고, 전동기와 단위 운반 재질 속도를 옮기기 위해 또한 속도를 조정할 수 있습니다.
축적자 프레임은 모입니다 :그것은 press& 단위 운반으로부터의 창고 스트립 거리 강철 소재에 익숙해져 있을 수 있고 센터 출발 자재롤로부터 끌기일 수 있었습니다.
전송 소재 장치 : 그것은 시스템을 형성하기 위해 띠강을 도달하고 캐리 아웃 재질 속도 정보를 전기식 제어 장치에게 보낼 수 있습니다.
상술 :
| 업무 스타일 | 변화 써클 |
| 속도를 가게 하는 재료를 옮기세요 | Vmax=240m/min |
| 장점 | 더 많은 재료, 어떤 공격 |
| 위기 형식 | 공기, 6Mpa |
| 강철 코일 두께 | 1.0-3.0mm |
| 폭 | 56-160mm |
| 저장 구역 | 3.0 m2 |
| 프레스 & 운반의 전동기 전력 | 11KW |
| 축적자 프레임의 전동기 | 22KW |

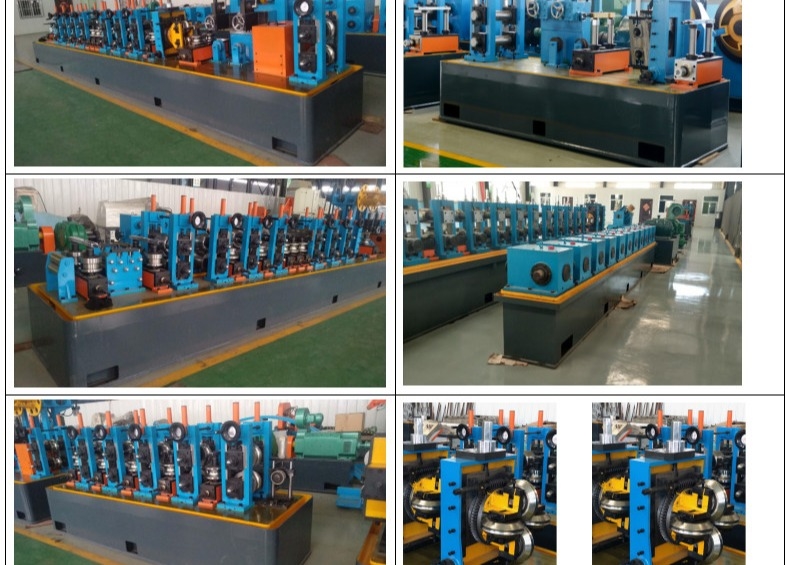

형성 & 견적 단위는 파이프 밀 라인에 대한 중요한 장비입니다. 이 유닛은 롤 프레임 이론을 준수합니다. 그것은 과정을 계속할 수 있고 노 콘택형 용접에 의한 약간의 생산 스틸 튜브, 약간의 띠강을 이 만으로 나르고 있고, 날것인 강관을 맞추기 위해 골조 명부를 통과하여 그것을 허용하고, 그리고 나서 당신의 수요 강관인 생성하기 위해 정립과 플래트너를 형성하면서, 그것이 긴급한 단접에 의해, 그리고 나서 냉각 뒤에 용접에게 어울리도록 더 높은 튜브 온도를 처리하기 위해 강관 용접 표면에 함께 전기 유체를 잡습니다.
| 파이프 OD를 형성하기. | 만곡되세요 :Φ16-50mm |
| 파이프 벽두께를 형성하기 | 1.0-3.0mm |
| 형성 속도 | Max.100m/min |
| 수. 수평선상인 입지를 형성하는 것의 | 7 |
| 수. 수직인 입지를 형성하는 것의 | 10 |
| 가이드 롤 입지 | 1 |
| 스퀴즈 롤 입지 | 1 |
| 연삭롤 입지 | 1 |
| 가시 긁기 칼날 | 2개 세트 |
| 수평선상인 입지를 분류하는 번호 | 5 |
| 수. 수직인 정립 입지의 | 5 |
| 터키인들은 진행합니다 | 단일 해드와 2개 세트 |
| 샤프트 dia. 그리고 수평 롤기의 재료 | Φ60mm, 재료 40Cr |
| 샤프트 dia. 그리고 버티컬 롤 입지의 재료 | Φ40Material 40Cr |
커터 기계는 생산 파이프에서 키 장비이고 그것이 정확히 자동적으로 모든 종류의 프레임 튜브를 줄이곤 했습니다. 높은 정확한 STD 제어 시스템과 기계류 시스템을 사용하는 것 관계할 때, 이 단위는 정확히 차원 이점,와 기계류 전환 최고의 이점, 그래서 빨리 능력과 정확한 처리 공정이 이 단위 이점인 것은 좋은 것 가지고 있습니다.
기계 매개 변수 :
(a)드라이브 모터 : 15KW 서보 모터
(b)절단 모터 : 15KW 가변 주파수
(c) 최대 선형 속도 : 100m/min.
(d)절단 길이 범위 : 4 ~ 12 미터
(e)절단 길이 정확도 : ±1.5mm (라인 속도 변동이 2%를 초과하지 않습니다)
(f) 피딩 방향 : 고객에 따르면 요구하세요
(g) 트래킹 속도 : 관 분쇄기 (20-100m/min)와 마찬가지인
(h)에퀴먼트 기능 : 자동이고 매뉴얼이게, 그것은 통치자를 단축하는 기능을 가지고 있습니다
끝난 파이프는 통과 롤러를 따라 달립니다고 자동적으로 더 벤치 사로 이동됩니다. 그리고 나서 단순한 곤포기는 파이프를 육각형 모양에 넣습니다.
모터 : 3 kw
길이 : 18m
재료 : Cr12
롤러의 견고성 : HRC58-62
경화 억제의 깊이 :≥ 10 밀리미터
표면의 거칠기 : Ra≤0.8um
(1)200KW 고체 상태 고주파 Welder,380V/220V,50Hz
(2)디자인 매개 변수
● 공칭 전력 :200kW
DC 전력라고 평가된 ● :Pd=200kW
직류전압라고 평가된 ● :UdN=450V
dc 경향라고 평가된 ● :IdN=1350A
● 전원의 효율 :η≥85%
● 출력 전원 :Pout>200kW
● 설계 주파수 :f=200KHz±50KHZ
● MOSFET 인버터 : 120kW×6
슬롯 방식의 ● 출력 형태 :
어떤 출력 용접 변압기, 2차 공진
(3) 분포 요구
● 공칭 전력 : 200kW
DC 전력라고 평가된 ● : Pd=200kW
● 정격 역률 : COSφ≥0.9
● 분포 커패시티 : S≥800kVA
● 서비스 전압 : 380V/50Hz
선 전류로의 ● : I=1050A
● 공급 케이블 : 두 240mm2 구리 케이블은 대비, 삼상사선식에서 사용됩니다
●는 급수됩니다 - 물 열교환 장치
● 내부 순환 수압 :0.15~0.25MPa
◆ 내부 순환 수류 :50m3/h
안쪽 순환수의 ◆ 물 배출구 온도 : ≤40C
◆ 안쪽 순환수 반송수 온도 :≤45C
● 열교환기 영역 :≥25m2
● 외부 순환 수류 :≥65.4m3 / Ｈ (구매자 공급)
◆ 외부 순환 물 유입구 온도 :≤35C
◆ 흡입 수압 :0.20~0.3MPa (2.0~3kg / cm2에 대하여)
용접식 :도입
타이핑하세요 :물-물 냉각 시스템
- 계약금의 영수증 뒤에 있는 4개월 이내에 출하
- 30% : 계약금의 총량은 계약의 서명 뒤에 있는 15 일 이내에 판매자에게 전신환에 의해 지불될 것입니다. 계약은 그리고 나서 실행됩니다.
- 70% : L/C (신용장)에 의한 출하 전에 .
프리세일즈 서비스 :
·We는 자사 제품의 신뢰성을 보증하기 위해서 선적 전에 끝난 장비의 그림을 제공할 수 있습니다.
·If 정부가 판매자가 중국을 남기고 장비 디버깅을 위한 고객의 나라, 설비 도입과 구매자를 돕기 위해 명백하고 완전한 설계를 온라인 멀리 있는 유도를 구매자의 엔지니어에게 제공하고, 공급하기 위해 판매자의 최선을 다할 것이고 작동하는 우리에 갈 수 있게 허락하지 않습니다.
·If 중국 정부가 판매자가 중국을 남기고 장비 디버깅을 위해 고객의 나라에 갈 수 있게 허락할 수 있고, 우리가 아래 기술된 것처럼 엔지니어들에게 거기를 보낼 것입니다 :
구매자, 현장 디버깅에 있는 기술 서비스 인력, 유지, 장비 위임, 위임, 작전과 보수 명령, 장비 작동을 위한 기술 훈련에 대한 책임이 있고 구매자의 유지 관리자에 도착하는 장비.
데버그링 시간은 구매자 필요가 한 사람, 라운드를 위한 아트르티키츠가 작동시키는 공급이 식량, 방과 변환과 같이, 또한 공급 더 로컬 가격을 필요로 하는 1 일 엔지니어 임금 USD 동안 지불한 한 달 이내에, 한 달입니다.구매자 이유 때문에 면, 디버깅 시간을 연기하세요 그러면 구매자는 어느날 엔지니어 USD 사람 1명 지불할 필요가 있습니다.
장비 위임 엔지니어들의 수 :못해도 3번은 했지.
애프터 서비스 :
안에 사용된 채 사용자들은 규칙을 준수합니다, 정상 작동 장비 하에, 적극적으로 품질에 대한 영향과 같은 장비의 등장의 날짜부터 사용까지 12개월 이후로, 장비에 대한 피해 리드 부품이 전혀 정상 조업 할 수있, 공장이 무료로 수리 또는 교체를 줄 것입니다.데버그링 시간은 구매자 필요가 한 사람, 라운드를 위한 아트르티키츠가 작동시키는 공급이 식량, 방과 변환과 같이, 또한 공급 더 로컬 가격을 필요로 하는 1 일 엔지니어 임금 USD 동안 지불한 한 달 이내에, 한 달입니다.구매자 필요, 구매자 이유 때문에 면, 디버깅 시간을 연기하세요 어느날 엔지니어 USD 사람 1명 지불하세요.
장비 위임 엔지니어들의 수 :못해도 3번은 했지.
●Instruction 설명서 (배달 시간 전에 한 달 당시에 제공됩니다)
●Inspection 증명서 (배달 시간에 마련됩니다)
●Loading 주문 (배달 시간에 제공된)
●Layout 그림 (배달 시간 전에 한 달 당시에 제공됩니다)
●Ground 기초 도면 (배달 시간 전에 한 달 당시에 제공됩니다)
●Electrical 주 다이어그램
모든 부대의 라인을 그린 ●Overall 조립도
취약 분야의 ●Part 다이어그램
