| 주행속도: | 2-6mm | 사각 통공 복잡 형강: | 30x50-100x140 |
|---|---|---|---|
| 케케묵은 공동부 강관: | 30x30-120x120 | 저온 휨 강철을 열기: | 높이 맥스 50 ;폭 맥스 150 |
| 용접식: | 고주파 용접 | 속도: | 0-80m/min |
| 하이 라이트: | 저온 휨 전기 저항 용접법 파이프 밀,완전 자동 전기 저항 용접법 파이프 밀,정확성 파이프관 공장 |
||

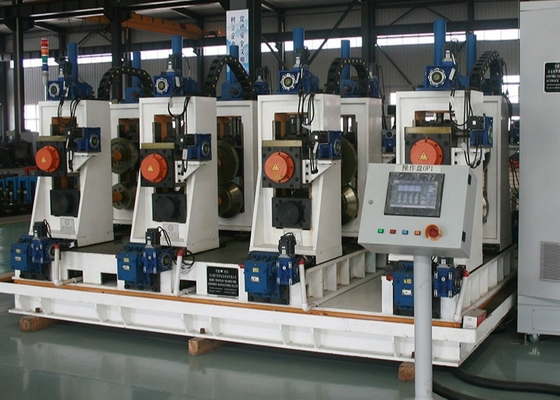

이 장비는 국제 시장의 요구 사항을 충족시키기 위해 당사 LW 시리즈 장치에 FF 성형 기술이 결합되어 자동 정사각형 및 직사각형 튜브 밀 라인을 개발했습니다.
롤러 조정을 완료하는 데 매우 짧은 시간에 제품을 교체할 때 롤러 교체 시간을 극도로 줄여 효율성을 높이고 생산 비용을 줄입니다.
장비로 인해 튜브의 다른 사양을 생산하는 한 세트의 결합 된 금형을 채택하여 조정할 필요가 없으며 변경할 필요가 없으며 롤러 절약율이 90 % 이상이므로 롤러 비용이 절감됩니다.
장비가 모터 자동 조정을 채택하여 근로자 수를 줄이고 인건비를 줄이고 근로자 노동 강도를 낮추고 근로자 작업 환경을 개선했습니다.
장비 작동은 간단합니다. 생산에서 튜브의 크기와 벽 두께를 알면 인터페이스에 입력하면 자동으로 조정되므로 디버깅 인력의 기술 요구 사항이 낮아집니다.
자동 조정으로 롤 교체시 도구 입력 및 장비 손상을 줄이고 장비 수명을 향상시킵니다.
복합 롤의 구조로 인해 원래의 선 접촉 대신 롤과 스트립 사이의 점 접촉이 롤 마모를 줄이고 롤의 수명을 향상시킵니다.
U, C 형강 등과 같은 개방 냉간 굽힘 강재의 특정 사양을 생산할 수 있으며 제품의 너비와 높이를 무한대로 조정할 수 있습니다.
|
유형 |
사양(mm) |
두께(mm) |
제품 규격 |
재료 |
|
사각 중공 형강 |
30x30-120x120 | 2.0-6.0 |
DIN59411 GB6728-2002
|
Q195-Q345
|
|
직사각형 중공형강 |
30x50-100x140 | 2.0-6.0 | ||
|
오프닝 감기 굽힘 강철 |
높이 최대 50
너비 최대 150 |
2.0-6.0
|
단일 맨드릴 유압 디코 일러
decoiler는 주로 베이스, 증가 콘 헤드, 유압 시스템, 유압 브레이크, 캔틸레버 유형 단일 드럼, 원뿔 헤드, 온라인으로 구성됩니다. 유압 ncreases, 유압 브레이크.
| 코일의 외경 | Φ1000-2000mm |
| 코일의 ID | Φ520-610mm |
| 스트립의 너비 | 100-480mm |
| 스트립의 두께 | 2.0-6.0mm |
| 스트립의 무게 | Max8T |
| 확장 유형 | 유압 확장 |
| 부서지다 | 유압 운전 |
이 장치는 언코일러 장치가 코일을 작업장으로 가져온 후 새로운 코일 강철 헤드 피드를 플랫너 장치로 이끄는 데 주로 사용됩니다.
전동기 힘: 1.5KW
처리 압력: 7Mpa
속도 감소: BW17-4
이 장치는 스트립 스틸의 헤드와 트레일을 평평하게 하고 다음 단계의 절단 및 전단 용접을 준비하여 스트립 스틸이 전단 용접에서 평평하고 직선이 되도록 하는 데 주로 사용됩니다.
플래터 레벨 및 프레스 기능:
Flattener 및 프레스 롤 Dia: Φ180
Flattener 롤 직경: Φ120
플래터 레벨 속도: 11m/min
속도 조절 스타일: 속도 조절 등급 없음
구조 스타일: 누르기 및 나르기, 5개 롤 병합 장치
위아래 스타일: 유압 시스템
Flattener의 폭: 100-480mm
플래터 두께: 2.0-6.0mm
유압 실린더 작동 압력: 7Mpa
전동기 동력: 22KW
자동 절단 및 용접기는 스트립의 불규칙한 끝을 절단 한 다음 스트립을 용접하는 데 사용됩니다.
| 스트립 폭 | 100-480mm |
| 용접 두께 | 2.0-6.0mm |
| 절단 유형 | 유압 |
| 용접 모드 | 자동적 인 |
이 장치는 프레스 및 운반 재료 장치, 축압기 조립, 재료 장치 제거, 전기 제어 장치에 주요 포함됩니다.
프레임, 전기 모터, 브레이크 장치, 속도 감소의 회전 방향 전달 동력 축, 프레스 및 캐리 롤, 가이드 롤의 압력 공기 시스템, 검사된 속도 장치가 주요 포함됩니다.그것은 스트립 강을 축압기에 공급할 수 있고 평균 시간은 운반 속도 정보를 전기 제어 시스템으로 전송할 것입니다. 우리가 정지를 요구할 때 이 단위로 재료를 운반할 것을 요구할 때 전기 모터로 롤을 멈추고 휴식, 또한 전기 모터와 단위 운반 재료 속도를 운반하는 속도를 조정할 수 있습니다.
(2) 누산기 프레임 조립: 전기 모터, 프레임, 내부 원형 롤, 외부 원형 롤 및 압력 롤 포함.그것은 프레스 및 운반 장치에서 스트립 강재를 보관하는 데 사용할 수 있으며 중앙 송출 재료 롤에서 인출 할 수 있습니다.
(3) 이송 재료 장치 : 프레임, 가이드 방향 롤, 높거나 낮은 곳의 가이드 아웃 롤을 포함합니다.그것은 스트립 강을 시스템으로 운반하고 재료 속도 정보를 전기 제어 장치로 보낼 수 있습니다.
(4) 기술 매개변수:
작업 스타일: 고정 원
이점: 더 많은 저장 재료, 강철 표면을 벗기는 파업 없음.
강철 코일 두께: 2.0-6.0mm, 너비: 100-480mm
나르 재료 이동 속도: Vmax=120m/min
유압 오일 압력: 7Mpa
프레스 및 캐리의 직접 전기 모터 전력: 45KW
축전지 프레임의 전동기 : 90KW
급지 롤러, 자동 센터링 장치, 수동 레벨링 스탠드, 수평 롤 스탠드(P1), 수직 롤 스탠드(L1), 수평 롤 스탠드(P2), 수직 롤 스탠드(L2), 수평 롤 스탠드(P3), 수평 롤로 구성 스탠드(P4) , 수직 롤 스탠드(L3), 수평 롤 스탠드(P5), 수평 롤 스탠드(P6), 수평 롤 스탠드(P7) 수직 롤 스탠드(L3), 빈 곡면의 3개 프레임, 용접 방향, 5개 롤 압출, 버 컷, 버 제거 시스템 2개의 스탠드, 롤링 라이트 스탠드, 냉각 시스템, 사이징 수직 롤 스탠드(DL1), 4개의 롤러 스탠드(F1), 4개의 롤러 스탠드(F2), 4개의 롤러 프레임(F3), 4개의 롤 프레임 (F4), Turks head (C2), 전기 제어 시스템 등
콜드 톱은 생산 파이프의 핵심 장비이며 모든 종류의 프레임 튜브를 자동으로 정밀하게 절단하는 데 사용되었습니다.고정밀 STD 제어 시스템 및 기계 시스템 사용과 관련하여 이 장치는 정밀한 치수 이점이 있고 기계 이송이 가장 좋은 이점이 있으므로 Burr가 없는 빠른 능력과 정확한 처리가 이 장치의 장점입니다.
| 파이프의 크기 |
30x30-120x120mm 30x50-100-140mm |
| 파이프의 WT | 2.0-6.0mm |
| 고정 절단 길이 | 4~12m |
| 절단 정확도 | 0~3mm |
| 톱날 절단 모터 |
주파수 변환 모터 15kW 2세트 |
| 캐리지 구동 모터 | 서브 모터 45kW |
| 피드 모터 | 서브 모터 5.5KW |
| 절단 속도 | 최대 60m/분 |
| 튜브 클램핑 유형 | 영적인 |
재질 : Cr12Mo1Vi1 고강도, 우수한 내마모성
Hebei tengtian weldedpipe equipment manufacturing co.,ltd는 고주파 용접 파이프 장비 및 개방 콜드 벤드 스틸 장비 전문 제조 업체 중 하나로 과학 연구, 생산, 판매 및 서비스의 모음입니다. 우리 회사는 고주파 생산을 전문으로합니다. 용접 파이프, 슬리 팅, 콜드 벤드 스틸, 스테인레스 스틸 유닛 및 기타 기업 장비 열기, 회사는 숙련되고 비즈니스 능력이 강한 활기찬 팀을 보유하고 있습니다. 한국, 베트남, 인도네시아, 남아프리카, 카자흐스탄 및 기타 수십 개국에 수출되었습니다. 국가 및 지역의 국내 및 해외 상인 높은 평가.
