간격 4.0-12mm를 위한 정연한 크기 70x70-200x200mm ERW 관 선반 기계

간격 4.0-12mm를 위한 정연한 크기 70x70-200x200mm ERW 관 선반 기계
간격 4.0-12mm를 위한 정연한 크기 70x70-200x200mm ERW 관 선반 기계 간격 4.0-12mm를 위한 정연한 크기 70x70-200x200mm ERW 관 선반 기계

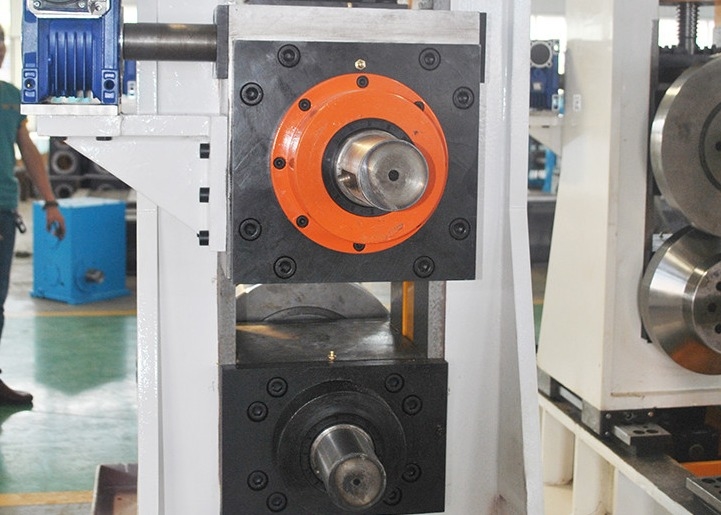

큰 이미지 :  간격 4.0-12mm를 위한 정연한 크기 70x70-200x200mm ERW 관 선반 기계

제품 상세 정보:
원래 장소: 허베이
브랜드 이름: Tengtian
인증: CE, ISO9001, BV
모델 번호: F200x200
결제 및 배송 조건:
최소 주문 수량: 1개 세트
가격: Negotiate
포장 세부 사항: 방수된 수출과 내항성이 있는 포장.
배달 시간: 60 일 일
지불 조건: L/C (신용장), 전신환
공급 능력: 50 세트/년
상세 제품 설명
원료의 강도를 만드세요: σs≤345Mpa 원료의 인장 강도: σb≤560 Mpa
주행속도: 4.0-12mm 강철 줄 폭: 270-800mm
파이프 크기 범위: 스퀘어 튜브 : 70x70-200x200mm 보증: 일년
용접식: 고주파 용접 속도: 20-40M/MIN
하이 라이트:

케케묵은 전기 저항 용접법 관 분쇄기 기계

,

200x200mm 전기 저항 용접법 관 분쇄기 기계

,

공장을 회전시키는 정확성 튜브

간격 4.0-12mm를 위한 정연한 크기 70x70-200x200mm ERW 관 선반 기계 0

  • : 주요 장비 도입
  • 직상차





직상차는 사용하고 강철 코일 내부 구멍이 정확하게 언코일러 긴장 뒤에, 언코일러의 콘에 설정되고 원 포지션에 후진시키도록, 적재 위치부터 uncoiler.at까지 강철 코일을 시간 층 유압원통으로 만듭니다.







  • 한 콘 수력 언코일러



기술적인 매개 변수

지름 바깥쪽의 코일 :Φ1200-Φ2000mm

코일폭 :270-800mm

코일 최대 중량 :16Ton

기지 이동 디아턴스 :200 밀리미터

단일 스핀들 수압 확관과 수축 타입은 비틀거립니다, 롤러가 지원, 더블 디스크 브레이크, 2 브레이크로, 슬라이딩 블록 형태입니다,

드럼 직경 : Φ508 밀리미터 -Φ760 밀리미터, 언코일러 기계가 수평선상 함수 조절을 가지고 있고 전체적 폭 방향을 조정할 수 있습니다.

교류 전동기 동력에 의한 스핀들 구동 :3 kw

클러치 장치, 유압 클러치로

언코일러는 속도를 이끕니다 : 5.3m/min

확장 헤드 향상과 후퇴 실린더 :1 일련, 시스템 압력 :12Mpa

팽창 실린더 : 1 일련, 시스템 압력 :12Mpa





  • 곧은갈래 기계





장비는 매끄럽게 균등기로의 납 강철 줄을 위해 사용됩니다.가압 아암이 있다고 머리 구성이 삽으로 일합니다.

(1) 장비는 매끄럽게 균등기로의 납 강철 줄을 위해 사용됩니다.

(2) 가압 아암이 있다고 머리 구성이 삽으로 일합니다. 받침대는 타이핑하고 위 아래로 풀립니다

(3)유지 아래로 팔 유압원통 : Φ160, 암 가이드가 다음을 실린더를 단다고 아래 생각하십시요 Φ90

(4)유지 아래로 암 모터 : 2.2 kw, 380V, 60Hz



  • 위기 레벨링 기계





1.이 기계는 강철 줄 머리와 end.make를 평평하게 해서 사용됩니다 그것 전단과 용접공을 위해 쉽습니다.

2.이 기계는 강철 줄 머리와 끝을 평평하게 해서 사용되고 전단과 용접공을 위해 그것을 쉽게 합니다.

3.레벨링 모터 :22KW

4.인발 롤 지름 :Φ210x900mm, 롤 재료 :40Cr, Y-HGI-E125/90X150-LF3-HL1

5.레벨링 롤 직경 :Φ160x900mm, 롤 재료 :40Cr, Y-HGI-E160/100X150-LF3-HL1

6.레벨링 폭 :270-800mm

7.위기 / 레벨링 두께 :4-12mm

8.위기 / 레벨링 속도 :0-11M/Min



  • 자동 전단기와 용접공 :





전단을 위해 사용하고, 철강 stip 머리와 존재자를 용접하, 관 분쇄기 연속 생산물을 보증합니다.

강철 줄 두께 :4.0-12mm

강철 줄 폭 :270-800mm

강철 줄 강도 :σb≤520Mpa ;σs≤350Mpa

커팅형 : 수력입니다

압착기 타입 :수력입니다

용접식 : 모터에 의해

수력 작업 압력 :10Mpa





  • 수평선상 축적자





This machine is between shear welder and host (forming sizing mill) ,use for after a roll of strip steel are used up, before the next roll strip since prepared from uncoiling, shearing and butt welding time to ensure that the host (forming sizing mill) continuous production and store enough strip steel.



이 장치는 주요 부분이 press& 운반 소재 장치를 안에 포함한다는 것 입니다, 축적자가 모이고 물질 단위, 전기 제어 장치를 앗아갑니다.

언론 & 운반 소재 장치 :그것은 주요 부분이 골조, 전동기, 브레이크 단위, 레듀스 속도의 선회 방향 이송 힘 축, 언론 & 운반 금제, 가이드 롤의 압력 공기 시스템, 검사된 속도 단위를 포함한다는 것 입니다 ; 그것은 축적자에게 띠강을 공급할 수 있고 그것이 우리가 정지를 요구한 때인 전기 제어 시스템으로 운반 속도 정보를 이송할 평균 시간이 물질을 이 단위로 나릅니다, 그것이 전동기에 금제를 막을 것이고 press&가 방학에 의해 자재롤을 옮기고, 전동기와 단위 운반 재질 속도를 옮기기 위해 또한 속도를 조정할 수 있습니다.

축적자 프레임은 모입니다 : 써클 명부와 압압롤 바깥쪽에, 전동기, 프레임, 핵심 그룹 명부를 포함하세요. 그것은 press& 단위 운반으로부터의 창고 스트립 거리 강철 소재에 익숙해져 있을 수 있고 센터 출발 자재롤로부터 끌기일 수 있었습니다.

전송 소재 장치 : 프레임, 가이드 방향 명부를 포함하고 높거나 더 낮은 곳의 명부를 밖에 안내하세요. 그것은 시스템을 형성하기 위해 띠강을 도달하고 캐리 아웃 재질 속도 정보를 전기식 제어 장치에게 보낼 수 있습니다.





  • 공장을 형성하고 분류하는 것 :

7.1 레벨링 기계

작용하세요 : 형성되기 전에 강철판을 평평하게 하기.

구조 :5 롤 레벨링, 수동적 레벨링, 승강기 사용 웜 기어.

2 : Φ210*900mm,42GrMo ;160*110,14Mpa,

롤 직경을 평평하게 하는 2가지 명부 위기와 공급 :Φ210*900mm, 재료 :42GrMo,

하측 롤은 고정되고 유압 실린더, 프레스유 실린더에 의해 거리를 조정합니다 :160*110,

시스템 압력 :레벨링 기계 전후에 두배 버티컬 롤 장치로, 14Mpa.



7.2 성형 기계

스트립 거리는 용접 역과 마감과 정립 지역을 안내하면서, 단단한 굴곡 성형 영역, 비어 있는 곡선 성형 지역으로 구성된 이상적인 모양에 도달하기 위해 형성되어 롤러에 의해 형성됩니다. 성형 방법 : 직접적으로 케케묵습니다

7.2.1 표준 파라미터를 평평하게 하기



스탠드 구조 :4개 롤 입지의 롤러는 개별적으로 조정됩니다



입지 재료 : ZG310-570 또는 Q345B 용접

보편적 표준 파라미터



입지 재료 : ZG310-570 또는 Q345B 용접

7.2.3 비어 있는 구부러진 입지



입지 재료 : ZG310-570 또는 Q345B 용접



수평 롤 지름 : Φ200mm, 베어링 공 지름 :Φ180mm, 재료 :42CrMo, 템퍼링 처리 HB220-290-55. 표면 경화 처리 HRC45-55, 치수 정확도 Φ 200 f6 (0.05-0.08) 1.6의 조도

상측 롤 지름 :Φ100mm



조정할 수 있는 롤러를 지원하는 측면 롤러, 높이 아래에 롤러를 지원하는 지지대 그룹 두 측면 롤러로, 어떤 상부축.



지지체 롤 샤프트 직경 :Φ110mm

7.2.4

버티컬 롤 지름 :Φ110mm



모터를 개폐하세요 : 5.5 kw



압착 롤러 스탠드는 5가지 롤러 구조이고, 바닥 롤러가 원통형 롤러이고, 롤러를 수리하는 것 뒤에 로라틀의 높이가 쿠션을 추가함으로써 조정됩니다.지탱하는 2 옆 받침 로울러는 명부, 이중 지지 유형 롤 의석 안에서 증가했습니다, 양쪽에 받침 로울러의 개시가 각각 2개 모터에 의해 조정됩니다.상부롤러는 2개 세트를 갖추고 있습니다. 상부롤러는 개별적으로 올려지고 낮아지고 개별적으로 조정됩니다. 전기 조정은 채택됩니다.구축 롤러는 폐쇄 구조를 채택하고 다른 사양의 위치가 조정될 수 있습니다.측면롤 내부 경사 1 급, 최대한 작은 힘을 만나는 전제에서 측면롤.



입지는 교대로 또는 동시에 두배 나이프, 사용이고 커터를 대체하기 위해 멈추지 않습니다



외곽부 스크랩 : 거친 부분 권취기로, 두배 플레너 타입 ;수력이어서 사용하는 플래너 상승은 실린더를 달고 빨리 조정을 높이고 위 아래로 정제할 수 있습니다 ;외부 거친 부분 나이프는 작동으로 수평적으로 조절될 수 있습니다 ;더 낮은 지지 롤러 장치는 제공됩니다.



용접물 표면 평탄화 조치, 수동적인 2 롤러형, 패드 조정을 추가하는 것을 통하여 더 낮은 롤러의 높이는 롤러를 바꿀 것 없이 품질 규격을 변경합니다.



작용하세요 :형성부 안으로 더욱 회전하고 똑바르게 되기 위한 실온에 스틸 튜브를 냉각시키세요.방수 덮개를 추가하세요.



적절한 모양에 대한 제품을 완성하고 똑바르게 되세요.



성형 유니트는 양쪽 상부 및 하부 샤프트가 활동적이면서, 네 스태커형 감원으로 구성됩니다. 두 dc 160KW 모터는 각각 환원제, 기어 박스와 유니버설 샤프트에 의해 가동되고 롤러가 비틀거립니다





달리는 스틸 튜브를 다음과 같은 런아웃 테이블로 절단하세요.



언제 연속 작업식 압연기가 강관을 플라잉소, 톱 자동차 쇼트트랙에게 전달하고, 파이프 속도와 클램프 블록 크램프와 그 둘과 동기화되는지 벌채종이 공급 AC 서보 모터의 드라이브 하에 래디얼 피드를 만드는 절단 블레이드 회전과 회전 테이블에 설치되는 것을 봤습니다.이 시각에, 회전 테이블은 또한 회전하고 톱 벌채종이 회전 테이블과 그것의 자기 자신의 주입 사이에 복합 운동을 만들고, 절단 소편의 섹션 모양 추적을 따라 강관을 줄입니다.그리고 나서 시스템은 제자리로 이완되고, 다음 작업 주기를 기다립니다.컷팅 피드는 극좌표 타입을 사용합니다.



본체 시스템, 절단 장비, 구동 시스템, 회전 디스크 시스템, 공급 시스템, 지그, 롤러 장치, 속력 측정 장치, 유압 시스템, 제어 시스템

기본 매개변수 :

사각 파이프 크기 :70x70--200x200mm

강철 줄 두께 :4~12.7mm



강철 줄 소재 :탄소강, 예비 도금 핫 롤링 스트립, 냉연 스트립



길이를 줄이세요 :4-12m



정확도를 줄이세요 :≤2mm



커팅형 :두배는 블레이드, 바퀴모양 분쇄가 잘린 것을 봤습니다



트래킹 속도 :튜브 밀리리터 L (20-40m / 분)과 마찬가지인



장비 기능 :자동이고 매뉴얼이게, 그것은 길이를 단축하는 기능을 가지고 있습니다

크게 6m 보다 짧은 기간.



제어 타입 : 지멘스 교류 서보 위치



피딩 방향 :고객에 따르면 요구하세요



절단 모터 :서보 기구에 의한 AC14kw



피딩 모터 :한 셋트 서보 모터 AC3.5kw,

구동 모터 : DC45KW



클램프 형 :수력입니다



톱 베드, 절단 장비, 아닐 처리와 회전 디스크 시스템과 벌채종.



지침 양 4, 대만 스행윤 브랜드 또는 남경





전기 파라미터 :



터치 스크린

HMI 1 지멘스



모션 콘트롤러

PLC 1 지멘스
태도     NSK / SKF



주요 전기 부품

    지멘스
 유압 밸브
오일 펌프
유압원통





9)자동 포장기



아니오. 이름 기록
1 결함 수집 플랫폼 2M 자료를 추진하는 공압식 부스터 외에 롤러 세트
2 완성품 움직임 4SET 속도 축소 모델 K67 (KONE) 서보 모터 4.4KW (일본 야스카와)
3 레이어 저장 플랫폼 8SET 꺼지고 완화시키는 롤러 세트
4 레이어 추진기 4SET 공압
5 레이어 전달 메커니즘 4SET 환원제 모델 K77 (KONE) 서보 모터 4.4KW (일본 야스카와)
6 팔레타이징 신체 1SET

2 WPS155 서보 모터 4.4KW 2SET

(야스카와)

7 전달 롤러 1SET DXY22 주파수 변환 4KW 112M-4 지멘스 배더
8 곤포기 4SET 수분 조절 기능으로
9 전송 체인 4SET 중요성 시스템으로
10 수력 스테이션 2SET
11 전기 제어 상자 1SET
12 소잉 뒤에 있는 롤러 40M

기능 설명 :

  • 계산하면서, 팰릿 위에 얹는 것 :강관류의 숫자가 특정한 개수에 도달한 후, 강관류의 전체 층은 적층화가 완료되는 후에 세트 패키지 형태에 따르면 층 서커 메커니즘에 의해 기재 테에 보내질 것입니다, 강관류의 패키지 전체가 패킹 랙에 운반될 것입니다.
  • 끈으로 묶는 것 :패키지 트랜스퍼 롤러 테이블은 시작되고 강관류의 전체 패키지가 팔레타이징 방송국에서 이동되고 스트래핑 방송국으로 옮겨집니다 ; 자동 조립과 수용접은 완료되고 물이 동시에 제어됩니다.
  • 횡단하세요 :측면 롤러는 열리고 번들 강관류가 제거됩니다. 몸무게 측정 위치에 도달하세요.
  • 사이클 :강관류의 전체 패키지가 제거된 후, 리프팅 플랫폼은 수신 위치에게 돌아오고, 강관류의 다음 패키지의 적층화를 기다립니다. 강관류의 각각 패키지 사이의 적층 접합부는 일의 연속성을 보장하기 위해 이음새가 없는 연결을 실현합니다.

전기 제어는 피엘씨 프로그램 통제를 채택하고, 터치 스크린 (PLC가 독일 지멘스를 채택합니다), 맨-머신 대화가 깨닫는데, 자유로이 매뉴얼이고 자동인 것 사이에 전환할 수 있고, 전기 부품이 델리스이 브랜드를 사용합니다. 프로그램에서, 단지 당신은 레이어 당 강관류의 수, 강관류와 필요한 매개 변수의 각각 번들의 레이어의 수를 입력할 필요가 있습니다. 조정 뒤에, 베일러는 자동적으로 강관류의 필요한 완벽한 패키지를 쌓아 올릴 것입니다.







10)롤러 Cr18-20 재료 Cr18-20







   11) 1000KW 1000 kw 단단한 용접공
