허베이 성 Co., 주식 회사를 제조하는 Tengtian에 의하여 용접되는 관 장비.
첫째로 질, 첫째로 고객
영업 및 지원:
|
제품 상세 정보:
결제 및 배송 조건:
|
| 강철 줄 폭: | 270-800mm(±0.2mm) | 스퀘어 튜브: | 80x80-200x200mm |
|---|---|---|---|
| 주행속도: | 10-30m/min | 제품 두께: | 3-16mm |
| 생산양식: | 전자동 | 보증: | 일년 |
| 용접식: | 고주파 용접 | 절삭 톱: | 분쇄는 봤습니다 |
| 하이 라이트: | 전기 저항 용접법 파이프 밀 완전 자동,정확성 공업용 튜브 공장,사각 파이프 전기 저항 용접법 용접기 |
||

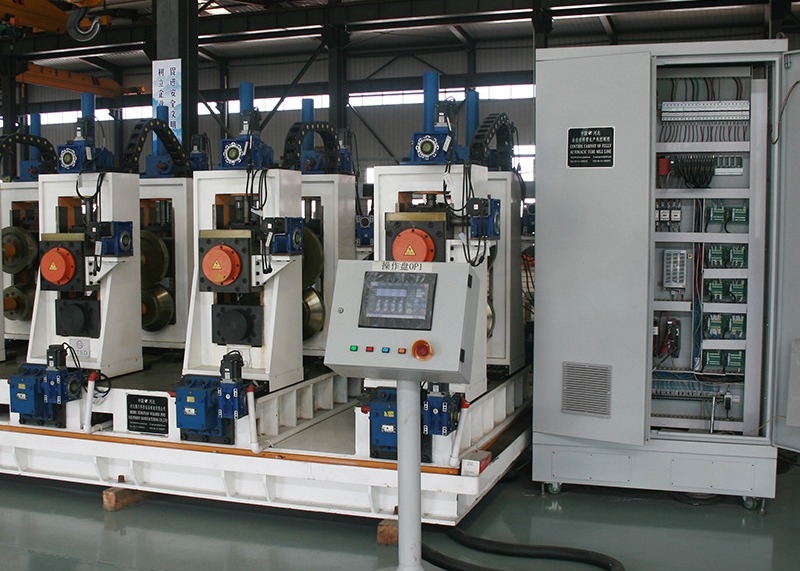

원료, 완성품, 과정과 사용자 구조 프로파일
1, 날것 재료 조건 :
(1) 뜨거운 굴려지거나 추운 압연강 스트립 (지정 GB700-88,GB1591-88)
원료의 강도를 만드세요 :σs≤345Mpa
원료의 인장 강도 :σb≤560 Mpa
(3) 스트립의 두께 : 사각 파이프 두께 3-16mm(GB708-88)
(4) 강철 줄 폭 :270-800mm(±0.2mm)
(5) 강철 코일 내경 :Φ508-Φ760mm
(6) 강철은 지름 바깥쪽에 감깁니다 :Φ1100-Φ2000mm
(7) 최대 코일 중량 :16TON
2, 파이프 크기 범위 :
(1) 스퀘어 튜브 : 80x80-200x200mm
(2) 제품 두께 :
케케묵고 직사각관 :3-16mm
전원 공급기 : 380V 50Hz 3 단계
3, 상품 처리
원료 (스트립) -로딩 자동차--- 언코일러 - 자르고 용접 공급 - 저장 물질 - 수동적 레벨링 - 형성 굴리기--고주파 용접 -- 웰드 거친 부분을 제거하세요 -----냉각 --정립-- 조잡한 교정 - 절단물 - 수집
주요 장비 도입
직상차는 사용하고 강철 코일 내부 구멍이 정확하게 언코일러 긴장 뒤에, 언코일러의 콘에 설정되고 원 포지션에 후진시키도록, 적재 위치부터 uncoiler.at까지 강철 코일을 시간 층 유압원통으로 만듭니다.
코일 OD : Φ1100~Φ2000 밀리미터
코일 ID : Φ508-Φ760mm
폭 : 270~800mm
주행속도 : 4개 Ｍ / 분
달리는 타격 : 3.5m
전송 모터 전력 : AC4KW (더블 체인 드라이브)
유압 실린더 diameter×stroke를 높이는 것 :Φ200×650 밀리미터
유압 시스템이 압력으로 일합니다 :8~10 MPa
위로 추진 힘 : 16 T(6MPa)
맥스 코일 중량 : 16T
단일 스핀들 수압 확관과 수축 타입은 비틀거립니다, 롤러가 지원, 더블 디스크 브레이크, 2 브레이크로, 슬라이딩 블록 형태입니다,
드럼 직경 : Φ508 밀리미터 -Φ760 밀리미터, 언코일러 기계가 수평선상 함수 조절을 가지고 있고 전체적 폭 방향을 조정할 수 있습니다.
기술적인 매개 변수
지름 바깥쪽의 코일 :Φ1200-Φ2000mm
코일폭 :270-800mm
코일 최대 중량 :16Ton
콘은 방법을 이동합니다 : 수력입니다
콘타입 : 수압 확관
콘은 유압 실린더 샤프트 직경을 이동합니다 :Φ140/Φ100 밀리미터
메인 모터 AC7.5KW
속도를 푸세요 : 6m/min
감기지 않은 드라이브 체인 모델 28A-2
브레이크 타입 :공압
브레이크 모델 : 2× DBH205
클러치 개방과 폐로 방법 : 공압
클러치 개방과 밀폐 실린더 구멍 Φ125 밀리미터
불임 이삭 장치와 부삽은 강철 벨트 머리를 해체하기 위해 디코일러와 일치되고, 불임 이삭 위기 레벨링 기계 안으로 강철 벨트를 보냅니다. 블레이드는 강철 줄의 책임자를 똑바르게 하기 위해 불임 이삭 압착 로울러와 일치되고 그리고 나서 강철 줄이 핀치 롤러에 보내집니다.
기술적인 매개 변수 :
폭 270~800mm
두께 3~16mm
텔리스코픽 실린더를 삽으로 푸세요 :Φ125/Φ90mm
블레이드 스윙 실린더 : Φ125/Φ90mm
칼날재 : 50Mn
압착 로울러 스윙 실린더 Φ140/Φ100mm
롤러 구동은 형성됩니다
수력 원동기
수력 모터 모델 1QJM32-32Z3
곧은 롤러 실린더 Φ100/Φ70mm
곧은갈래 장치 요동암 : 용접된 박스 구조를 채택하세요
셔블 장치 : 수직 브래이드를 사용하세요
불임 이삭 장치, 압착 로울러와 부삽이 강철 줄 머리를 해체하기 위해 디코일러와 협력하고, 강철 줄을 위기 레벨링 기계에게 보냅니다. 핀치 롤러는 강철 벨트를 고정시키도록 수력으로 강요받고 메인 모터가 강철 벨트를 핀치 롤러에게 보내기 위해 회전합니다. 강철 벨트가 위기 균등기에 들어간 후, 수평화 롤러는 평평한 강철 줄을 평평하게 하기 위해 적당한 위치아래로 눌러지고, 강철 줄을 시어링 맞댐 용접기에게 보내고, 시어링 맞대기 용접을 완료하기 위해 시어링 맞댐 용접기와 협력합니다.
기술적인 매개 변수 :
폭 270~800mm
두께 3~16mm
위기 모터 AC30KW(Frequency)
긍정적 위기 레벨링 속도 ~7m/min
핀치 롤러 형식과 감소 :두 롤러 타입, 유압력
핀치 롤러는 실린더 Φ160/Φ110mm을 내리누릅니다
핀치 롤러 diameter×length Φ280×850mm
핀치 롤러 재료 42CrMo
핀치 롤러와 수평화 롤러의 전송 방식 :롤러의 상하의 위기는 완전히 활동적이고 수평화 롤러가 아래에 활동적입니다
수동적 위기 레벨링 속도 ≤30m/min
롤 형태와 감소를 평평하게 하기
상위 두 더 낮은 3개 롤러 종류, 유압력
실린더 Φ200/Φ160mm 아래로 롤러 압력을 평평하게 하기
Roller×Length Φ200×850mm을 평평하게 하는 지름
롤러재 42CrMo를 평평하게 하기
롤 퀜칭 견고성과 깊이 HRC52~58, 깊이 :3~5mm
버티컬 롤 diameter×height Φ200×300mm
수직 롤러 구조물 : i 형태 두배 수직 롤러
수직 롤러재 42CrMo
롤 퀜칭 견고성과 깊이 HRC52~58, 깊이 :3~5mm
수직 롤러 폭 조정 모터 2 ×AC2.2KW
클러치 개방과 폐로 방법 : 공압
클러치 실린더 구멍 : Φ125mm
테이프 앞 과 뒤의 변칙부를 자르고, 이전 코일의 테이프 꼬리를 다음 코일의 테이프 헤드와 정렬하고, 끊임없이 루퍼를 공급하기 위해 함께 그들을 용접하도록 사용됩니다.
구조적인 형태 : 하부판 구동 시스템, 등을 용접하면서, 전단 용접 베드, 위기 공급 장치가 두배로 시어링 체제, 시어링 플레이트 시스템을 깎으면서, 센터링 디바이스를 두배로 합니다.
기술적인 매개 변수 :
강철 줄 두께 :3-16mm
강철 줄 폭 :270-800mm
강철 줄 강도 :
σb≤520Mpa ;σs≤350Mpa
커팅형 : 수력입니다
압착기 타입 :수력입니다
용접식 : 모터 AC0.55KW에 의해
수력 작업 압력 :10Mpa
용접 속도 : / 분 0.4~0.6 Ｍ
가공 방법 : 단두대 유압 절단기
층밀리기 구조 형태 : 두배 가위 블레이드
에지 소재를 줄이는 것 : 6CrW2Si
맞대기 용접 클램핑 실린더 :
Ф125/Ф90mm
핀치 롤러 마테리아 :Ｌ 42CrMo
위기 형식 : 낮은 롤러 활동가
위기 아래로 실린더 Ф125/Ф90mm
위기 속도 : ~5m/min
위기 모터 : AC15kW
클러치 개방과 폐로 방법 : 공압
클러치 실린더 구멍 :Φ125mm
This machine is between shear welder and host (forming sizing mill) ,use for after a roll of strip steel are used up, before the next roll strip since prepared from uncoiling, shearing and butt welding time to ensure that the host (forming sizing mill) continuous production and store enough strip steel.
이 장치는 주요 부분이 press& 운반 소재 장치를 안에 포함한다는 것 입니다, 축적자가 모이고 물질 단위, 전기 제어 장치를 앗아갑니다.
(4)상술 :
지름 :14m
축적자 타입 : 외부 공급과 내부 배달
강철 코일 두께 :3-16mm ;폭 :270-800mm
속도를 가게 하는 재료를 옮기세요 :Vmax=80m/min
원동력을 공급하는 것 :AC 132 kw
저장 모터 : AC 17.5KWx17SET
저장 구역 :5m2
12 입지, 4 사이즈 입지, 칠면조 머리 2 입지를 형성하기
달리는 스틸 튜브를 다음과 같은 런아웃 테이블로 절단하세요.
언제 연속 작업식 압연기가 강관을 플라잉소, 톱 자동차 쇼트트랙에게 전달하고, 파이프 속도와 클램프 블록 크램프와 그 둘과 동기화되는지 벌채종이 공급 AC 서보 모터의 드라이브 하에 래디얼 피드를 만드는 절단 블레이드 회전과 회전 테이블에 설치되는 것을 봤습니다.이 시각에, 회전 테이블은 또한 회전하고 톱 벌채종이 회전 테이블과 그것의 자기 자신의 주입 사이에 복합 운동을 만들고, 절단 소편의 섹션 모양 추적을 따라 강관을 줄입니다.그리고 나서 시스템은 제자리로 이완되고, 다음 작업 주기를 기다립니다.컷팅 피드는 극좌표 타입을 사용합니다.
설치 구성도 :
본체 시스템, 절단 장비, 구동 시스템, 회전 디스크 시스템, 공급 시스템, 지그, 롤러 장치, 속력 측정 장치, 유압 시스템, 제어 시스템
기본 매개변수 :
사각 파이프 크기 :80x80--200x200mm
강철 줄 두께 :3~16mm
강철 줄 소재 :탄소강, 예비 도금 핫 롤링 스트립, 냉연 스트립
길이를 줄이세요 :4-12m
정확도를 줄이세요 :≤2mm
커팅형 :두배는 블레이드, 바퀴모양 분쇄가 잘린 것을 봤습니다
트래킹 속도 :튜브 밀리리터 Ｌ (10-30m / 분)과 마찬가지인
장비 기능 :자동이고 매뉴얼이게, 그것은 길이를 단축하는 기능을 가지고 있습니다
크게 6m 보다 짧은 기간.
제어 타입 : 지멘스 교류 서보 위치
피딩 방향 :고객에 따르면 요구하세요
기계 매개 변수 :
절단 모터 :서보 기구에 의한 AC14kw
피딩 모터 :한 셋트 서보 모터 AC3.5kw
구동 모터 : DC45KW
클램프 형 :수력입니다
톱 베드, 절단 장비, 아닐 처리와 회전 디스크 시스템과 벌채종.
지침 양 4, 대만 스행윤 브랜드 또는 남경
전기 파라미터 :
| 터치 스크린 | HMI | 1 | 지멘스 |
| 모션 콘트롤러 | PLC | 1 | 지멘스 |
| 태도 | NSK / SKF | ||
| 주요 전기 부품 | 지멘스 | ||
| 유압 밸브 | 베이징은 후아데 | ||
| 오일 펌프 | 상하이 | ||
| 유압원통 | 국내입니다 (프우스훈) |
기능 설명 :
계산하면서, 팰릿 위에 얹는 것 :강관류의 숫자가 특정한 개수에 도달한 후, 강관류의 전체 층은 적층화가 완료되는 후에 세트 패키지 형태에 따르면 층 서커 메커니즘에 의해 기재 테에 보내질 것입니다, 강관류의 패키지 전체가 패킹 랙에 운반될 것입니다.
끈으로 묶는 것 :패키지 트랜스퍼 롤러 테이블은 시작되고 강관류의 전체 패키지가 팔레타이징 방송국에서 이동되고 스트래핑 방송국으로 옮겨집니다 ; 자동 조립과 용접은 완료되고 물이 동시에 제어됩니다.
횡단하세요 :측면 롤러는 열리고 번들 강관류가 제거됩니다. 몸무게 측정 위치에 도달하세요.
사이클 :강관류의 전체 패키지가 제거된 후, 리프팅 플랫폼은 수신 위치에게 돌아오고, 강관류의 다음 패키지의 적층화를 기다립니다. 강관류의 각각 패키지 사이의 적층 접합부는 일의 연속성을 보장하기 위해 이음새가 없는 연결을 실현합니다.
전기 제어는 피엘씨 프로그램 통제를 채택하고, 터치 스크린 (PLC가 독일 지멘스를 채택합니다), 맨-머신 대화가 깨닫는데, 자유로이 매뉴얼이고 자동인 것 사이에 전환할 수 있고, 전기 부품이 델리스이 브랜드를 사용합니다. 프로그램에서, 단지 당신은 레이어 당 강관류의 수, 강관류와 필요한 매개 변수의 각각 번들의 레이어의 수를 입력할 필요가 있습니다. 조정 뒤에, 베일러는 자동적으로 강관류의 필요한 완벽한 패키지를 쌓아 올릴 것입니다.
기록 : 장치가 0에 맞추기 위해 자동적으로 재설정된 후 매번 그것이 시작될 때마다 그것은 셀프-체크를 수행합니다. 기기가 표준 상태에 있는 후, 그것은 공식적으로 운영될 수 있습니다.
자동 스트래핑기의 기술적인 매개 변수
도출법 : 어떤 공제, 긍정적인 4번 공제와 부정적 공제
죔쇠 강도 : 묶음테프의 기재의 최고 70%
전송 방식 : 피딩하고 리와인드링 주파수 변환 제동 전동기
장력 범위 : 조정할 수 있는 15KN
통판 속도 : 90m/min
스트래핑 속도 : 23/2 / 사이클 (가방의 사이즈와 관련됩니다)
전압 : 380V/50HZ
제어 전압 :DC24V
소비 전력 : uncoil1.5KW ; head1.5KW
주성분 :
| 아니오. | 이름 | 양 | 기록 |
| 1 | 회전식 공급 | 5개 세트 | 모터 드라이브 7.5KW |
| 2 | 스텝 피딩 | 5개 세트 | 자동차 drive7.5KW |
| 3 | 싱글 푸쉬 층 푸쉬 방식을 계산하기 | 5개 세트 |
자동차 drive4.5KW 서보 모터 |
| 4 | Lifting palletizing system | 5개 세트 | 2개 세트 모터는 7.5 kw 서보기구를 운전합니다 |
| 5 | 마지막과 제휴하세요 | 1개 세트 | 원통 모델 100x500 |
| 6 | 전송 손수레 | 5개 세트 | 자동차 2.2 kw |
| 7 | 자동 스트래핑 | 1개 세트 | |
| 8 | 롤러 콘베이어 | 8개 세트 | 2.2 kw 모터 |
| 9 | 저장 백 | 4개 세트 | 4KW 모터 |
| 10 | 전기 제어 시스템 | 1개 세트 | plc 타이다 PLC |
| 11 | 수력 스테이션 | 1개 세트 | 7.5 kw 모터 |
10)롤러 재료 : Cr18-20
11) 1200 kw 단단한 용접공
