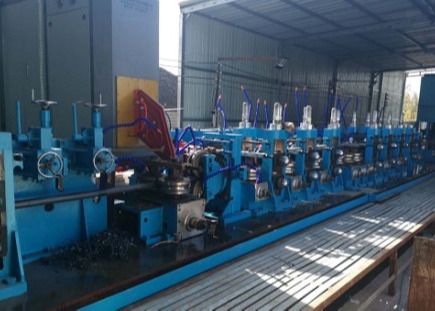

HG50 고주파 용접 파이프 생산 라인
HG50 고 주파수 용접 파이프 생산 라인은 둥근 파이프 25mm-50mm, 두께 0.4-1.5mm의 용접 파이프: 20 * 20mm-40 * 40mm 0.4-1.5mm를 생산하도록 설계되었습니다.그리고 해당 크기의 변형된 파이프롤 패스 디자인을 채택하여 생산 라인은 양질의 가공과 고 정밀 조립으로 용접 된 철 파이프를 제조 할 수 있습니다.
설계 지침에 따르면 운영 성격과 환경과 안전성 및 생산 성격을 개선하여 높은 효율성을 보장하기 위해 롤러의 비용을 줄입니다.HG50 생산 라인은 이중 반지름 구멍 스타일의 디자인을 채택합니다..
(1) YB189-64 표준을 준수합니다.
(2) 재료: 저탄소 철강 및 저연금 철강
(3) 기계적 특성: σb≤ 520Mpa,σs≤365MPa
(4) 스트립 너비:100~160mm
(5) 스트립 두께:00.4-1.5mm
(6) 코일 내부 지름:φ480·φ520mm
코일 외부 지름:φ1000 ∼φ1800mm
코일 무게:≤1.5T
(二) 용접 파이프 사양:
(2) 고정된 절단 길이:4-12m
(3) 파이프 절단 정확도: 0-3mm
코일 로딩 → 롤링 해제 → 절단 및 용접 → 수평 나선 축적기 → 형성, HF 용접, 디버링, 냉각, 사이징, 직렬 → STD 냉 절단 톱 → 전송 → 포장 → 저장
주요 부품:
| - 아니 | 이름 | 양 | 단위 |
| 1 | 롤러 풀기 (두 개의 코너) | 1 | 조각 |
| 2 | 자동 절단 및 용접기 | 1 | 조각 |
| 3 | 나선형 축전기 Dia 3.5M | 1 | 조각 |
| 4 | 형성 및 크기 밀 | 1 | 조각 |
| 5 | 냉톱 | 1 | 세트 |
| 6 | 롤 테이블, 벤치 및 간단한 포장 | 18m | 세트 |
| 7 | 150KW 고주파 고체 용접기 | 1 | 세트 |
ERW 튜브 밀 다른 모델
| 모델 | 지름 범위 | 파이프 두께 | 폼프 속도 (m/min) | 모터 전력 (KW) | 기계 영역 (m3) |
| HG20 | 8~20MM | 0.3-1MM | 30~120 | 55 | 7×50 |
| HG32 | 12~32MM | 00.3-2.0MM | 30~120 | 75 | 7×50 |
| HG50 | 16-50MM | 00.8-2.5MM | 30~110 | 110 | 7×60 |
| HG60 | 20~60MM | 0.8-3MM | 30-100 | 132 | 7×65 |
| HG76 | 12~76MM | 1~3MM | 30-100 | 320 | 8×80 |
| HG89 | 32~89MM | 1~4MM | 30~80 | 350 | 8×80 |
| HG114 | 45-114MM | 1.5-5.0MM | 30-60 | 400 | 10 × 100 |
| HG165 | 60~165MM | 3-7MM | 30-50 | 600 | 10×110 |
| HG219 | 114-219MM | 4-8MM | 20~40 | 800 | 12x150 |
| HG273 | 114-273MM | 4~10MM | 15-30 | 1000 | 18×160 |
| HG325 | 165-325MM | 4-12MM | 10-30 | 1200 | 18×180 |
| HG426 | 165-426MM | 4~16MM | 8-25 | 1400 | 18×180 |
| HG508 | 219~508MM | 4~20MM | 8-20 | 2000 | 21×180 |
