허베이 성 Co., 주식 회사를 제조하는 Tengtian에 의하여 용접되는 관 장비.
첫째로 질, 첫째로 고객
영업 및 지원:
|
제품 상세 정보:
결제 및 배송 조건:
|
| 공장 이름: | Hfw 원형 파이프 12mm - 25mm 강관 생산 라인 | 스트립 두께: | 0.2-0.4mm |
|---|---|---|---|
| 코일 무게: | 1 톤 | 둥근: | 12mm-25mm |
| 사각형: | 10*10mm-20*20mm | 용접 속도: | 맥스 100m/min |
| 고정 절단 길이: | 4-12m | 두께: | 0.2-0.4mm |
| 강조하다: | 25 밀리미터 스틸 튜브 생산 line,12mm 스틸 튜브 생산 라인,하프더블유 스틸 튜브 생산 라인 |
||

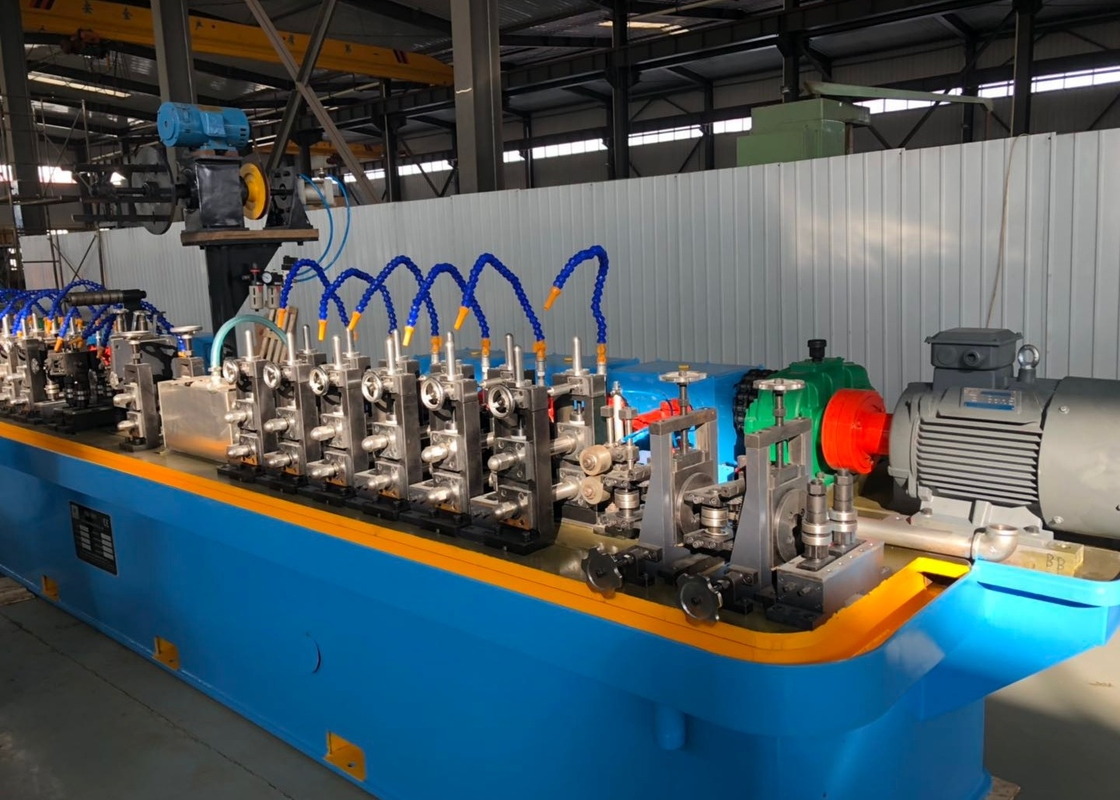

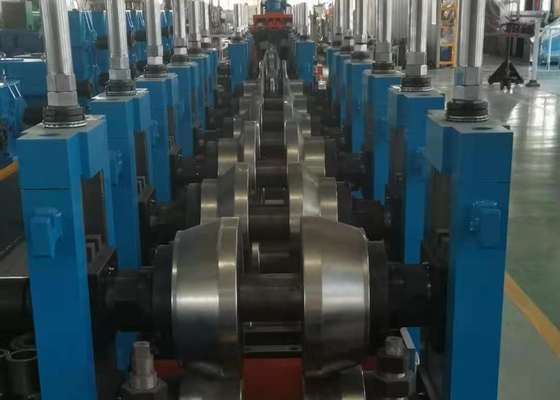

Hfw 원형 파이프 12mm - 25mm 스틸 파이프 생산 라인
Hfw 둥근 파이프 12mm - 25mm 스틸 파이프 생산 라인은 둥근 파이프 12mm-25mm, 두께 0.2-0.4mm, 정사각형 파이프: 10 * 10mm-20 * 20mm 0.2-0.4mm의 용접 된 파이프를 생산하도록 설계되었습니다.그리고 해당 크기의 변형된 파이프롤 패스 디자인을 채택하여 생산 라인은 양질의 가공과 고 정밀 조립으로 용접 된 철 파이프를 제조 할 수 있습니다.
설계 지침에 따르면 운영 성격과 환경과 안전성 및 생산 성격을 개선하여 높은 효율성을 보장하기 위해 롤러의 비용을 줄입니다.HG50 생산 라인은 이중 반지름 구멍 스타일의 디자인을 채택합니다..
I. 주요 매개 변수 및 사양:
(1) YB189-64 표준을 준수합니다.
(2) 재료: 저탄소 철강 및 저연금 철강
(3) 기계적 특성: σb≤ 520Mpa,σs≤365MPa
(4) 스트립 너비:35-80mm
(5) 스트립 두께:0.2-0.4mm
(6) 코일 내부 지름:φ480·φ520mm
코일 외부 지름:φ1000 ∼φ1800mm
코일 무게: ≤1.0T
용접 파이프 사양:
(1) 둥근 파이프:12mm-25mm 0.2-0.4mm
정사각형 파이프: 10*10mm-20*20mm 0.2-0.4mm
(2) 고정된 절단 길이:4-12m
(3) 파이프 절단 정확도: 0-3mm
II. 생산 라인의 과정
코일 로딩 → 롤링 해제 → 절단 및 용접 → 수평 나선 축적기 → 형성, HF 용접, 디버링, 냉각, 사이징, 직렬 → STD 냉 절단 톱 → 전송 → 포장 → 저장
주요 부품:
| - 아니 | 이름 | 양 | 단위 |
| 1 | 롤러 풀기 (두 개의 코너) | 1 | 조각 |
| 2 | 자동 절단 및 용접기 | 1 | 조각 |
| 3 | 나선형 축전기 Dia 3.0M | 1 | 조각 |
| 4 | 형성 및 크기 밀 | 1 | 조각 |
| 5 | 냉톱 | 1 | 세트 |
| 6 | 롤 테이블, 벤치 및 간단한 포장 | 18m | 세트 |
| 7 | 100KW 고주파 고체 용접기 | 1 | 세트 |
ERW 튜브 밀 다른 모델
| 모델 | 지름 범위 | 파이프 두께 | 폼프 속도 (m/min) | 모터 전력 (KW) | 기계 영역 (m3) |
| HG20 | 8~20MM | 0.3-1MM | 30~120 | 55 | 7×50 |
| HG32 | 12~32MM | 00.3-2.0MM | 30~120 | 75 | 7×50 |
| HG50 | 16-50MM | 00.8-2.5MM | 30~110 | 110 | 7×60 |
| HG60 | 20~60MM | 0.8-3MM | 30-100 | 132 | 7×65 |
| HG76 | 12~76MM | 1~3MM | 30-100 | 320 | 8×80 |
| HG89 | 32~89MM | 1~4MM | 30~80 | 350 | 8×80 |
| HG114 | 45-114MM | 1.5-5.0MM | 30-60 | 400 | 10 × 100 |
| HG165 | 60~165MM | 3-7MM | 30-50 | 600 | 10×110 |
| HG219 | 114-219MM | 4-8MM | 20~40 | 800 | 12x150 |
| HG273 | 114-273MM | 4~10MM | 15-30 | 1000 | 18×160 |
| HG325 | 165-325MM | 4-12MM | 10-30 | 1200 | 18×180 |
| HG426 | 165-426MM | 4~16MM | 8-25 | 1400 | 18×180 |
| HG508 | 219~508MM | 4~20MM | 8-20 | 2000 | 21×180 |
우리 서비스
1.) 우리는 설치와 작업자의 훈련에 대한 엔지니어를 보낼 것입니다. 어떻게 이 기계를 올바르게 작동하는지를.
2.) 보증팀
1년 품질 보증, 평생 보증 수리. 품질 보증 기간 내에, 인적 실수로 인한 장애를 제외하고, 수리 부품은 무료로 제공됩니다.품질 보증 기간이 지나면부품 비용만 요금합니다.
3.) 우리는 판매 전 및 판매 후 서비스를 제공합니다.
판매 전 서비스: 작업실 설계 및 생산 출력 설계
판매 후 서비스: 설치 및 교육, 그리고 작업에 대한 숙련 된 엔지니어.
4.) 우리는 또한 엔지니어를 보내서 당신을 위해 일 serval 달 또는 1 년. 엔지니어는 당신이 생산을 개선, 낭비를 줄이고 비용을 줄이는 데 도움이 될 것입니다.
5.) 우리는 스테인리스 스틸 파이프 제조 / 탄소 스틸 파이프 제조에 대한 전체 프로젝트의 사전 판매 서비스-디자인을 제공합니다.
6.) 우리는 로딩과 운송에 책임을 져야 합니다.
