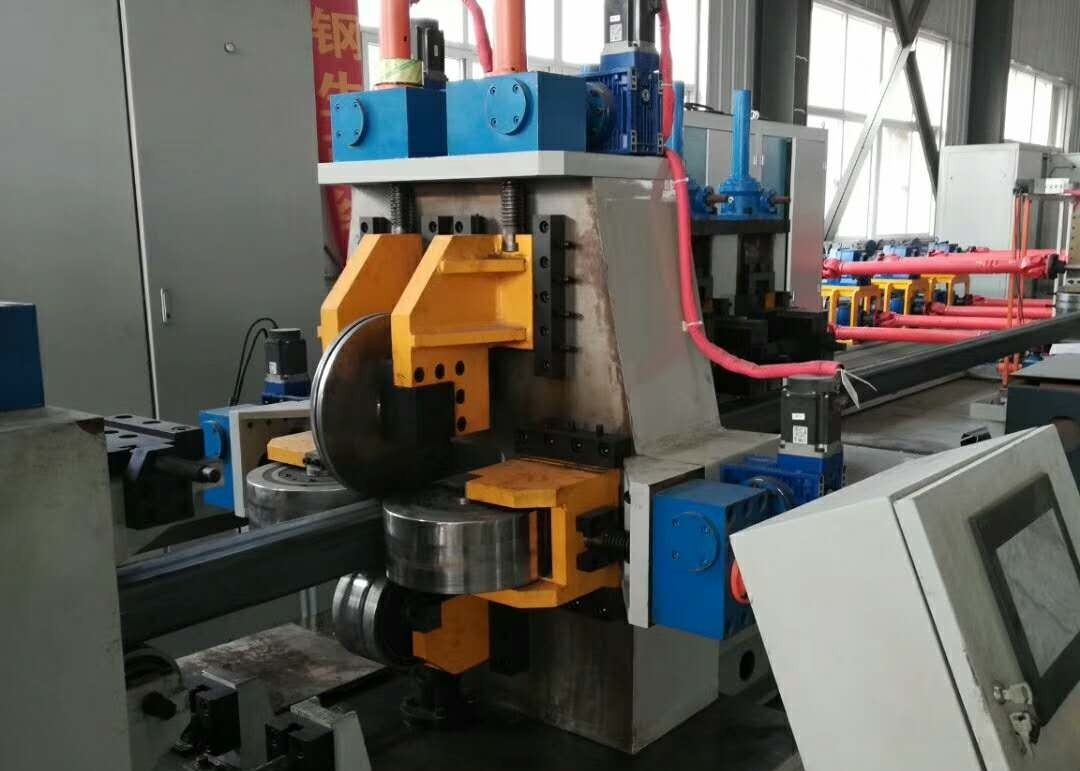

70x70-200x200mm 정사각형 파이프 생산을 위한 풀 오토 ERW 밀

Name: 70x70-200x200mm 정사각형 파이프 생산을 위한 풀 오토 ERW 밀
Brand: Hebei Tengtian Welded Pipe Equipment Manufacturing Co.,Ltd.
SKU: F200x200,8
Price: 50,000.00 USD
Availability: InStock

제품 세부 사항:

원래 장소:	허베이
브랜드 이름:	Tengtian
인증:	CE, ISO9001, BV
모델 번호:	F200x200,8

자세한 정보

원래 장소:

허베이

브랜드 이름:

Tengtian

인증:

CE, ISO9001, BV

모델 번호:

F200x200,8

제품 이름:

사각 파이프 70x70-200x200mm 전자동 ERW 밀

재료:

저탄소강과 저합금 구조상 강철

브랜드 이름:

TENGTIAN

달리기 속도:

F200x200

정사각형 튜브:

80x80×200x200mm

제품 두께:

3-8mm

보증:

1 년

용접 유형:

고주파 용접

최대 코일 중량:

16 톤

키워드:

완전 자동 ERW 밀

강조하다:

High Light

강조하다:

완전 자동 전기 저항 용접법 공장

사각 파이프 70x70 전기 저항 용접법 공장

정확성 용접관 공장

거래 정보

최소 주문 수량:

1개 세트

가격:

$100000 to $1 million

포장 세부 사항:

방수된 수출과 내항성이 있는 포장.

배달 시간:

60 일 일

지불 조건:

l/c, t/t

공급 능력:

50 세트/년

제품 설명

사각 파이프 70x70-200x200mm 풀 오토 ERW 밀

제품 사양

속성	값
재질	저탄소강 및 저합금 구조강
브랜드 이름	TENGTIAN
작동 속도	F200x200
사각 튜브 크기	80x80-200x200mm
제품 두께	3-8mm
보증	1년
용접 유형	고주파 용접
최대 코일 무게	16톤

제품 개요

F200x200 고정밀 고주파 용접 파이프 생산 라인은 두께 3.0-8.0mm의 70x70-200x200mm 범위의 사각 파이프를 제조하도록 설계되었습니다. 이 생산 라인은 국내외 장비의 혁신적인 설계 요소를 통합하여 고급 작동 및 유지 보수 편의성을 위해 전체 PC 또는 컴퓨터 제어를 특징으로 합니다. 이 기술은 90년대 초반의 국제 표준을 충족하며 국내 선두 수준을 나타냅니다.

성형 유형: 직접 성형

생산 라인의 주요 구성 요소

번호	이름	수량
1	적재 차량	1
2	원추형 유압 언코일러	1
3	스트레이트 헤드 머신	1
4	핀치 레벨링 머신	1
5	자동 전단 및 용접기	1
6	수평 축적기	1
7	성형 및 사이징 밀	1
8	컴퓨터 밀링 톱	1
9	런아웃 테이블 30M	1
10	유압 스테이션	1
11	1000KW 솔리드 용접기	1
12	자동 스태킹 머신	1
13	롤러	1

주요 장비 기능

빠른 롤러 조정 기능은 제품 간의 전환 시간을 크게 줄여 효율성을 향상시키고 생산 비용을 절감합니다.
교체 대신 조정을 통해 다양한 튜브 사양을 생산하는 결합된 금형 시스템을 활용하여 90% 이상의 롤러 절감 효과를 달성합니다.
전동 조정은 롤 변경 중 공구 투입 및 장비 손상을 최소화하여 장비 수명을 연장합니다.
복합 롤 구조는 롤과 스트립 사이에 점 접촉(선 접촉이 아닌)을 생성하여 마모를 줄이고 롤 수명을 연장합니다.

재료 및 생산 사양

원자재 조건

재료 표준: GB700-88, GB1591-88(열간 압연 또는 냉간 압연 강판)
항복 강도: σs ≤ 345Mpa
인장 강도: σb ≤ 560 Mpa
두께: 3-8mm (GB708-88)
강판 폭: 270-800mm (±0.2mm)
강철 코일 내경: Φ508-Φ760mm
강철 코일 외경: Φ1100-Φ2000mm
최대 코일 무게: 16톤

파이프 사양

사각 튜브 크기: 70x70-200x200mm
제품 두께: 3.0-8.0mm
길이: 4-12M
속도: 20-40m/min
전력: 1800KW 380V 50Hz 3상

생산 공정

원자재(스트립) → 적재 차량 → 언코일러 → 절단 및 용접 → 공급 → 저장 재료 → 수동 레벨링 → 성형 롤링 → 고주파 용접 → 용접 버 제거 → 냉각 → 사이징 → 조대 교정 → 길이 절단 → 수집

생산 및 지불 조건

생산 기간: 계약 체결 후 8개월

지불 조건: 계약 체결 후 30% TT 계약금, 배송 전 70% TT 결제

모든 사각 및 직사각형 튜브 사양은 롤러 세트를 사용하며 교체가 필요하지 않습니다. 조정은 모터로 이루어집니다.

서비스 정보

사전 판매 서비스

제품 진위 여부를 확인하기 위해 선적 전에 장비 사진 제공
여행 제한이 적용되는 경우 설치 및 시운전을 위한 온라인 원격 안내 제공
허용되는 경우 현장 엔지니어링 지원 제공(최소 3명의 엔지니어) 조건:
- 디버깅 기간 동안 엔지니어 급여 1일당 USD 150(최대 1개월)
- 왕복 항공료 및 현지 비용(식비, 숙박, 교통)은 구매자가 부담

애프터 서비스

정상 작동 조건에 대한 장비 도착일로부터 12개월 보증
품질 관련 부품 고장에 대한 무료 수리 또는 교체
애프터 서비스에 대해 사전 판매 서비스와 동일한 엔지니어링 지원 조건 적용
