| 원래 장소: | 허베이 성, 중국 |
| 브랜드 이름: | Tengtian |
| 인증: | CE, ISO9001, BV |
| 모델 번호: | TT3X1600 |
| 속성 | 값 |
|---|---|
| 보증 | 1년 |
| 전압 | 380V/220V |
| 중량 용량 | 최대 30톤 |
| DC 모터 | 280KW, 315KW |
| 애프터 서비스 | 해외 기계 서비스 가능 엔지니어 |
| 코일 폭 | 800~2000mm |
| 두께 범위 | 5-20mm |

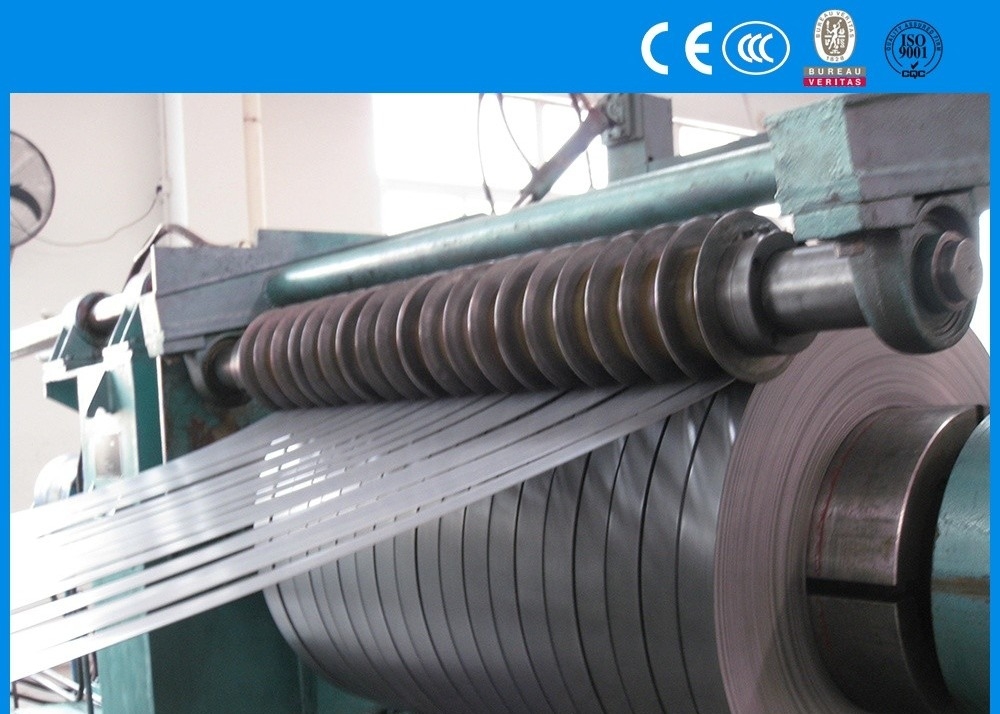

슬리팅 라인 기계는 언코일러, 피더, 슬리터 및 리코일러로 구성됩니다. 주요 기능은 넓은 코일을 길이 방향으로 지정된 폭의 스트립으로 슬리팅하는 것으로, 밀링, 파이프 용접, 냉간 굽힘 성형 및 스탬핑 응용 분야에 적합합니다. 재료 블레이드를 변경하여 다양한 금속 코일을 처리할 수 있습니다.
| 재료 호환성 | HR/CR 탄소강 (Q235), 아연 도금 강판, 컬러 강판 |
| 스트립 두께 | 5-20mm |
| 스트립 폭 | 800-2000mm |
| 최대 코일 중량 | 40,000 kg |
| 레벨링 롤러 직경 | Φ260 |
| 슬리터 샤프트 직경 | Φ420 |
| 디스크 커터 | 6CrW2Si, HRC54°~56°, OD650mm x ID420mm x T50mm |
| 리코일러 블록 직경 | Φ800mm |
| 분리 디스크 | 65Mn, OD250 x ID110 x T10/20mm |
코일 카 로딩 → 언코일러 → 스트레이트너 장치 → 핀치 롤 & 레벨러 & 유압 전단기 → 루프 핏 → 사이드 가이드 → 슬리터 → 전환 플랫폼 & 스크랩 와인더 → 루프 핏 → 텐션 스테이션 → 리코일러 → 코일 카 언로딩.
| 모델 | 판 두께 | 판 폭 | 코일 중량 | 완성 폭 | 전단 속도 |
|---|---|---|---|---|---|
| 3*1250mm | 0.5-3.0mm | 700-1250mm | 25톤 | <40mm | 120 m/min |
| 4*1250mm | 0.5-4.0mm | 700-1250mm | 25톤 | <40mm | 120 m/min |
| 6*1250mm | 0.5-6.0mm | 700-1250mm | 25톤 | <40mm | 120 m/min |
| 3*1600mm | 0.5-3.0mm | 900-1600mm | 30톤 | ≥40mm | 120 m/min |
| 4*1600mm | 0.5-4.0mm | 900-1600mm | 30톤 | ≥60mm | 110 m/min |
| 6*1600mm | 1-6mm | 900-1600mm | 30톤 | ≥60mm | 100 m/min |
문의 또는 맞춤 주문은 영업팀에 문의하십시오.
