| 원래 장소: | 중국 |
| 브랜드 이름: | Tengtian |
| 인증: | CE / ISO |
| 모델 번호: | HG76 |

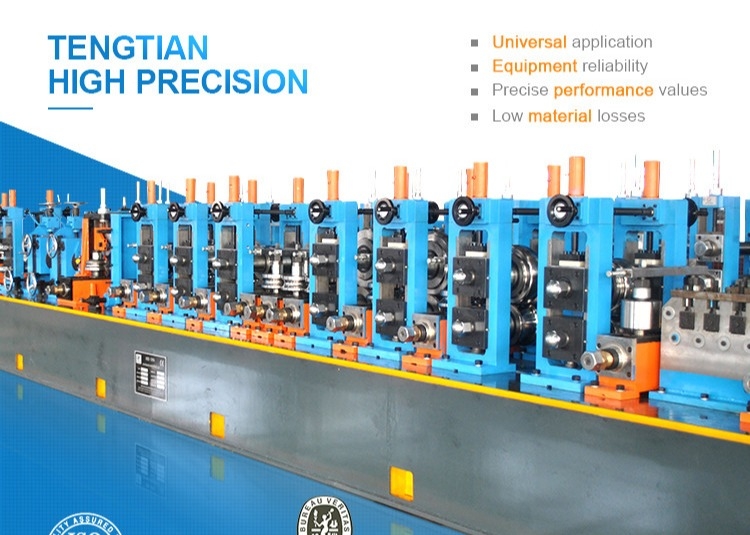

고 정밀 직사각형 파이프 용접 에브 튜브 롤링 기계
HG76 밀리는 두께 1.0mm-4의 Φ25mm-Φ76mm의 둥근 파이프를 제조하는 데 사용됩니다.0mm 냉불 및 열불 코일 스트립에서 후속 튜브로 용접을 통해 닫히지 않은 튜버 빈으로, 고주파 용접기, 튜브 용접 기계의 롤에서 가로 수직 용접, 냉각,측정된 길이의 끝없는 튜브의 추가 크기와 모양 및 스트림 절단.
고 정밀 파이프 밀링은 다음과 같은 몇 가지 장점을 가지고 있습니다:
레벨 롤러 점프 사이 0.01프레임과 슬라이드 간격 ≤0.02mm, 프레임 수직도 ≤0.05, 각 프레임 평행도 ≤0.1mm
철강 파이프 지름과 둥근 오류 ≤0.08mm

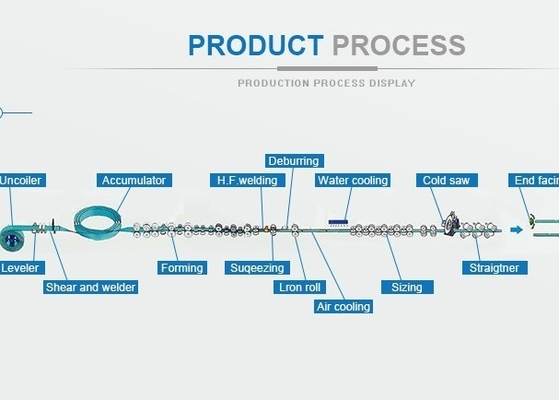

제품 프로세스:
소재 (제철 코일)→올라내는 기계→쓰레기 및 용접기→평면 (또는 케이지) 축전기→형조 공장→
HF 토양 용접기→대량 밀링→대칭 정렬 (토리 머리)→단계 기계→판판
기본 파라미터:
| 톱니 톱니 | 7 |
| 크기를 측정하는 공장 | 5 |
| 셰프트 재료 | 40Cr |
| 둥근 파이프 지름 | 19~76mm |
| 둥근 파이프 두께 | 10.5-3.0mm |
| 정사각형 파이프 크기 | 15×15-60×60mm |
| 정사각형 파이프 두께 | 10.5-2.0mm |
| 모델 | 지름 범위 | 파이프 두께 | 라인 속도 (m/min) |
| HG20 | 8-25.4MM | 00.3-1.2MM | 120 |
| HG32 | 10~32MM | 10.4-1.5MM | 120 |
| HG50 | 16~76MM | 00.7-2.5MM | 30~120 |
| HG76 | 25~76MM | 1~4MM | 30-100 |
| HG89 | 32~89MM | 1-4.5MM | 30~80 |
| HG114 | 45-114MM | 1.5-5.0MM | 30-60 |
| HG165 | 60~165MM | 3-7MM | 30-50 |
| HG219 | 114-219MM | 4-8MM | 20~40 |
| HG273 | 114-273MM | 4~10MM | 15-30 |
| HG325 | 165-325MM | 4~10MM | 10-30 |
| HG426 | 165-426MM | 4~12.7MM | 8-25 |
| HG508 | 219~508MM | 4~16MM | 8-20 |
에어프 파이프 밀링의 적용 원료
저탄소 강철, 낮은 합금 강철, 진열 강철, 스테인리스 강철 등
