| 원래 장소: | 허베이 성, 중국 |
| 브랜드 이름: | Tengtian |
| 인증: | CE, ISO9001, BV |
| 모델 번호: | 800~2000mm |

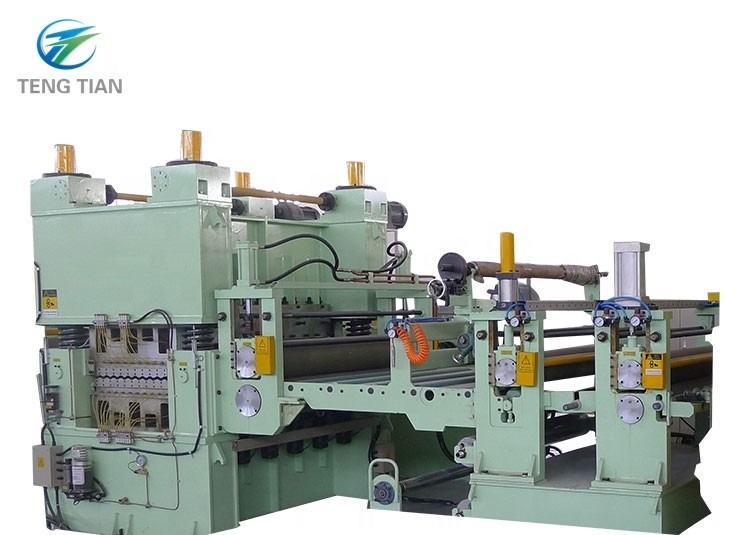

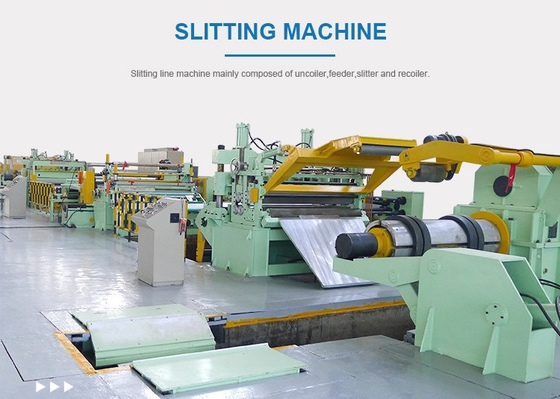

CE 튜브 스트립 금속 장 240kw 자동 철강 절단 기계 주로 uncoiler,feeder,slitter 및 recoiler로 구성되어 있습니다.이 기능은 프레싱,접속 파이프에 사용할 수있는 길이 방향과 함께 정해진 너비 스트립 코일로 넓은 코일을 잘라내는 것입니다.콜드 벡 폼동시에, 다른 재료의 칼을 바꾸면 다양한 금속 스킬을 찢을 수 있습니다.
주요 기술 파라미터:
| 코일 재료 | HR/CR 탄소강 Q235, 진열판, 컬러 스틸판 등 |
| 금속 코일 슬리터 스트립 두께 | (5~20) mm |
| 스트립 너비 | 800~2000mm |
| 최대 스필 무게 | 40000kg |
| 평준화 롤러와 긴장 롤러의 지름 | Φ260 |
| 금속 코일 슬리터 슬리터 샤프트 지름 | Φ420 |
| 코일 썰기 기계 디스크 절단기 | 6CrW2Si, HRC54°~56°, OD650mm x ID420mm x T50mm |
| 리콜러 블록의 지름 | Φ800mm |
| 분리 디스크 | 65Mn, OD250 x ID110 x T10/20mm |
| 스리터 및 리콜러용 동전 모터 | 280KW, 315KW |
| 코일 절단 기계 절단 속도 | (0~20) m/min, 조절 |
제품 프로세스:
Loading coil car→Uncoiler→Straightener device→Pinch roll&leveler & hydraulic shearer →Loop pit →Side guide →Slitter →Transition platform & scrap winder →Loop pit →Tension station→Recoiler→Unloading coil car.
컷링 라인의 모델:
| 모델 | 판두께 | 판너비 | 스틸 코일 무게 | 완공의 너비 | 깎기 속도 |
| 3*1250mm | 00.5-3.0mm | 700~1250mm | 25 T에 | <40mm | 120m/min |
| 4*1250mm | 00.5-4.0mm | 700~1250mm | 25 T에 | <40mm | 120m/min |
| 6*1250mm | 00.5-6.0mm | 700~1250mm | 25 T에 | <40mm | 120m/min |
| 3*1600mm | 00.5-3.0mm | 900~1600mm | 30 톤 | ≥40mm | 120m/min |
| 4*1600mm | 00.5-4.0mm | 900~1600mm | 30 톤 | ≥ 60mm | 110m/min) |
| 6*1600mm | 1~6mm | 900~1600mm | 30 톤 | ≥ 60mm | 100m/min |
| 8*2000mm | 2-8mm | 900~2000mm | 35 톤 | ≥70mm | 60m/min) |
| 10*2200mm | 3~10mm | 900~2200mm | 35 톤 | ≥ 80mm | 50m/min) |
| 12*2200mm | 3~12mm | 900~2200mm | 35 톤 | ≥100mm | 40m/min) |
| 16*2500mm | 4~16mm | 900~2500mm | 35 톤 | ≥100mm | 40m/min) |
| 20*2500mm | 6~20mm | 900~2500mm | 35 톤 | ≥100mm | 30m/min |
이 모델은 단지 당신의 참조를 위해, 제품 범위와 두께는 조정됩니다, 우리는 우리 자신의 엔지니어 팀, 고객의 spe에 따라 기계를 설계 할 수 있습니다필요 합니다.여기로 문의하세요
