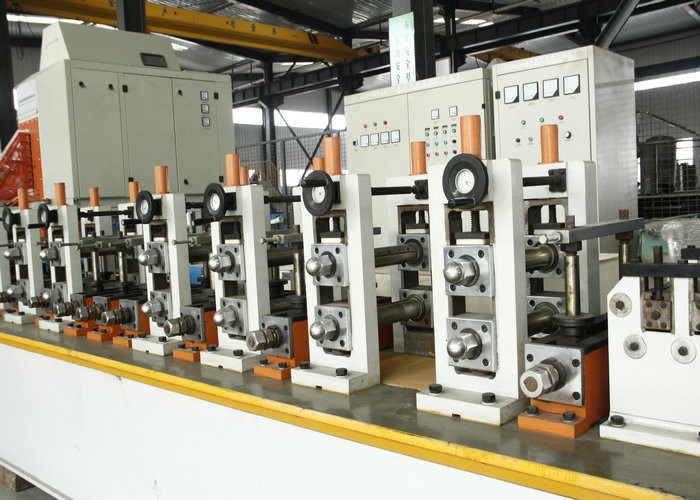

허베이 성 Co., 주식 회사를 제조하는 Tengtian에 의하여 용접되는 관 장비.
첫째로 질, 첫째로 고객
영업 및 지원:
|
제품 상세 정보:
결제 및 배송 조건:
|
| 관 직경: | 25-76mm | 제품 속도: | 맥스 100m/min |
|---|---|---|---|
| 재료: | 탄소강, 스테인레스 강, 저합금강 | 절삭 톱: | 마찰은 잘리는 것을 봤습니다 |
| 웜 기어링: | Max.80m/min | 관 간격: | 1-4mm |
| 전원(W): | 200KW | 중량: | 5-15T |
| 하이 라이트: | 100m/Min 스퀘어 튜브는 정처없이 돌아다닙니다,76 밀리미터는 관 분쇄기를 사각처리합니다,마찰은 관 분쇄기를 줄이는 것을 봤습니다 |
||
| 용접의 타입 | 고주파 용접 |
| 애플리케이션 | 건설, 물과 가스 운송 |
| 형성의 타입 | 롤러에 의해 형성되기 |
| 특징 | 고속도. 고 정밀도 |
| 특수한 요구 사항 | 고객 요구 사항에 따라서 디자인일 수 있습니다 |
| 라인 속도 | 100m/min |
| 튜브 길이 | 4m-12m |
| 벽 두께 범위 | 1mm-4mm |
| 상품 검색어 | 유일한 강관 성형기 |
장비의 부품
1. 이중 헤드 언코일러 :
브레이크는 실린더에 의해 제어되고 실린더의 모델이 SC80X25FA입니다.
(1) 최대. 중량의 코일 : 5T
(2) 코일의 내경 : 440-510mm
(3) 스트립 두께 :5.0 밀리미터
(4) 최대. 코일의 폭 : 400 밀리미터
2. 이중 컬럼 수력 전단 장치 :
(1) 줄여질 강철 줄 폭 :≤400mm
(2) 줄여질 강철 줄 두께 :≤5mm
(3) 가공 방법 : 유압 실린더 전원
(4) 원동력을 펌핑하는 것 : 5.5Kw
3. 나선형 축적자와 새장 축적자를 포함하는 장치를 저장할 때, 당신은 그들로부터 선택할 수 있습니다 :
3-1. 나선형 축적자(ø5m) :following(1)-(5)를 포함하여
(1) 낮은 전복 트레이 :
그것은 브라켓, 레벨 롤러와 수직 롤러로 구성됩니다. 레벨 롤러는 보조로 띠강을 지원하고 수직 롤러가 스트립 거리를 조정하고 안내할 수 있습니다, 그것이 bandwidth≤400mm을 위한 정장입니다.
(2) 평탄화 & 급송기 :
회전 부품은 기어 박스와 자재 계수를 포함합니다. 토대는 철골 구조물입니다. 그것은 bandwidth≤400mm을 위한 정장입니다. 공기 브레이크와 모터 18.5KW로.
(3) 축적자 :
로딩되고 파워부, 안쪽 트랙으로 구성되는 스트립 거리, 수직 롤러, 레벨 롤러, 블로킹 롤러를 공급한 외부 선로 차단 롤러를 언로딩시키고 운전하면서, 저장을 위해 사용했습니다. 회전 부품은 모터, 기어 박스와 자재 계수를 포함합니다.
(4) 높은 전복 트레이 :
브라켓, 레벨 롤러와 수직 롤러로 구성됩니다. 그것은 bandwidth≤400mm을 위한 정장입니다.
(5) 전기 콘트롤 박스 :
3-2.새장 축적자 : 다음과 같은 (1)-(3)를 포함하여
(1) 급송기 :
2축 클램핑과 피딩 타입 급송기는 구동, 클램핑, 블로킹 롤러로 구성됩니다. 그것은 bandwidth≤400mm을 위한 정장입니다.
(2) 재료 수집 새장 :
마음의 강철 울타리, 강철 레일, 게으른, 레벨 롤러와 차크파의 위로 만들어지는 저장을 위해 사용됩니다.
(3) 전기 콘트롤 박스 :
전자 기기의 주요 원저작과 착용부는 GB에 따라 있습니다. 3상 4선 시스템.
4. 공장의 메인 모터 :
(1) 포밍부 : 일곱개의 알려지지 않은 갠트리형 롤러
(2) 용접 결합 부분 : 고체 상태 고주파 유도 용접
(3) 냉각부 : 냉각제 냉각
(4) 피니싱 부분 : 다섯개의 알려지지 않은 갠트리형 롤러
파이프 제작 라인의 주요 기술적인 매개 변수
(1) 파이프 직경 : φ60-ø120mm
(2) 파이프 벽두께 : 2.0-5.0mm
(3) 전동기 : 포밍부 : 110Kw, 피니싱 부분 :132Kw.
(4) 레벨 롤러 축 지름 : ø100, 재료 40Cr
(5) 수직 롤러 굴대 지름 : ø70, 재료 40Cr
5. 고체 상태 고주파 :
(1) 모형을 만드세요 : GGP400-0.2-HC
(2) 입력 전원 : 3p, 380V, 50HZ
(3) 출력 전원 : 400KW
6. 컴퓨터 통제된 플라잉소 :
(1) 축척 정확도 : ±3mm
(2) 스케일 길이 : 4-8m
(3) 최대 속도 : 70m/min
(4) 소스 움직임 : 공기입니다 (흔들린)
(5) 순환 금속 절단 블레이드를 사용하세요
7. 방전용 테이블 :
모형을 만드세요 : 공기가 들어 역으로 돌려지는 (3Kw, 6 수업 모터로) 회전하는 방식에서 이송됩니다
전기 저항 용접법 관 분쇄기 다른 모델
| 모델 | 직경 범위 | 관두께 | 라인 속도 (분 Ｍ /) |
| HG20 | 8-25.4MM | 0.3-1.2MM | 120 |
| HG32 | 10-32MM | 1.4-1.5MM | 120 |
| HG50 | 16-76MM | 0.7-2.5MM | 30-120 |
| HG76 | 25-76MM | 1-4MM | 30-100 |
| HG89 | 32-89MM | 1-4.5MM | 30-80 |
| HG114 | 45-114MM | 1.5-5.0MM | 30-60 |
| HG165 | 60-165MM | 3-7MM | 30-50 |
| HG219 | 114-219MM | 4-8MM | 20-40 |
| HG273 | 114-273MM | 4-10MM | 15-30 |
| HG325 | 165-325MM | 4-10MM | 10-30 |
| HG426 | 165-426MM | 4-12.7MM | 8-25 |
| HG508 | 219-508MM | 4-16MM | 8-20 |
1) 우리는 설치를 위한 엔지니어와 당신의 근로자들을 훈련시키는 것 정확한 용법으로 이 기계를 운영하는 방법을 보낼 것입니다.
2) 보증 팀
일년 품질 보증, 삶 개런티 수리. 품질 보증 기간 이내에 인간의 실수에 의해 초래된 실패를 제외하고 수리 부분은 공짜로 제공될 것입니다. 품질 보증 기간 뒤에 예비품의 비용만을 고발하세요.
3) 우리는 선판매를 공급하고, 판매 뒤에 서비스합니다.
선판매 서비스 : 워크샵 디자인과 생산 출력설계
판매 뒤에 서비스하세요 : 설치와 훈련과 일하기 위한 숙련된 기술자.
4) 우리는 또한 엔지니어가 당신을 위해 살쾡이의 일종 달 또는 1년으로 일하도록 할 수 있습니다. 엔지니어는 당신이 생산량을 향상시키고, 폐기물을 감소하고 비용을 감소시키도록 도울 것입니다.
5) 우리는 스테인리스강관 making/ 탄소강 배관 제작을 위한 전체 프로젝트를 위해 선판매 서비스 설계를 공급합니다.
6) 우리는 로딩과 선적에 책임이 있을 것입니다.
