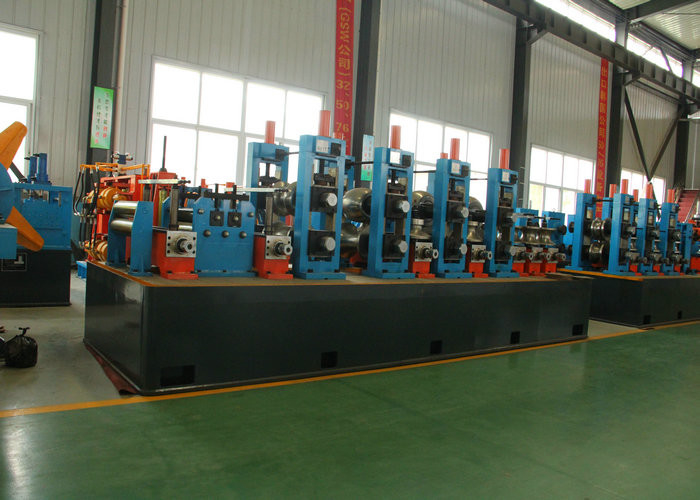

고성능 튼튼한 ERW 관 선반 최대 80m/Min 벌레 맞물림 속도



회사 묘사



우리의 회사는 목록 단면도 고주파 용접한 관 장비, 4개의 롤러 냉각 압연 선반, 고속 가위 장비, 정밀도 찬 형성 장비, 스테인리스 용접한 관 장비 및 온갖 복잡한 단면의 직업적인 제조자입니다. 중국에 있는 용접한 관 장비를 만들기에서 관여되는 가장 이른 국내 특별한 공장의 한입니다.



기술적인 모수



명세:	Φ76×8.2
관 직경:	Φ13~Φ76mm
관 간격:	3~8.2mm
관 물자:	Q195, Q215, Q235
용접 속도:	10~30M/Min







명세

모형	직경 (mm)	간격 (mm)	속도 (m/min)	주력 (kw)	HF 용접공 (KW)	지역 (m2)
HG32	10-32	0.4-1.5	30-100	250	100	12x100
HG50	12-50	0.6-2.5	30-90	300	150	12x100
HG76	12-76	1-3	30-90	320	200	12x100
HG89	32-89	1-4	30-80	350	300	12x100
HG114	45-114	1.5-5.0	30-60	400	300	12x100
HG165	60-165	3-7	30-50	600	400	12x100
HG219	114-219	4-8	20-40	800	500	15x150
HG273	114-273	4-10	15-30	1000년	600	18x160
HG325	165-325	4-10	10-30	1200년	600	12x100
HG426	165-426	4-12.7	8-25	1400년	800	12x100
HG508	219-508	4-16	8-20	2000년	1000년	12x100

































유압 Decoiler

1. 적재 능력: 4000kg

2. 코일 폭: 150 410mm

3. 간격: 2.0mm 5.0mm

4. 안 직경: ø500mm ø700mm

5. 외부 직경: ø1000mm ø1500mm





전력 공급

1. 장비 모터 힘: 132kw x 2+ 45kw +30kw+30kw=369kw

2. HF 역의 힘: 400kw





정면 가위와 용접 기계

물자의 지속적인 먹이기 지키십시오





누산기를 감금하십시오

1. 축적 수용량: 150 300mm

2. 먹이는 속도: ≥ 100m/min

3. 수동 조정

4. 모터 힘: 30kw





먹이고는 & 평평하게 하기 & 기계를 형성하는 목록

1. 2개의 먹이는 롤러 및 5개의 평평하게 하는 롤러

2. 기계 형성

---수평한 롤러 역: 7 세트

롤러 갱구: ø100mm, 40Cr

롤러 물자: 45# 강철

---수직 롤러 역: 9 세트

롤러 갱구: ø60mm, 40Cr

롤러 물자: 45# 강철

---전동 기어 상자: 7 세트

장치: 40CrMnTi와 40Cr의 갱구: 40Cr

전송 갱구의 14 세트

---내밀고 작은 조각 모으기

---숫돌 청소 장치

---정립 장치

---장치를 곧게 펴기





물 냉각 장치







HF 역

1. 전력 공급: 380V/220V, 50HZ

2. 작동 힘: 300KW





주요 드라이브 시스템

1. 주발동기: Z4 시리즈, DC 132KW

2. 주요 흡진기: ZQ750-10.35



CNC 비행은 보았습니다

1. 절단 간격: 2.0mm 5.0mm

2. 절단 길이: 4 8m

3. 절단 O.D: ø48 ø130mm

4. 절단 속도: 6-8의 커트/분

5. 절단 포용력: ≤ 6mm

6. 모터 힘: 2 AC 모터가 45 kw에 의하여, 등급을 매깁니다
