| 원래 장소: | 중국 |
| 브랜드 이름: | TENGTIAN |
| 인증: | ISO9001/BV/CE |
| 모델 번호: | HG50 |
제품 설명
우리의 파이프 롤링 라인은 H32 H50 H76 H127와 같은 많은 종류의 용접 파이프를 생산 할 수 있습니다.

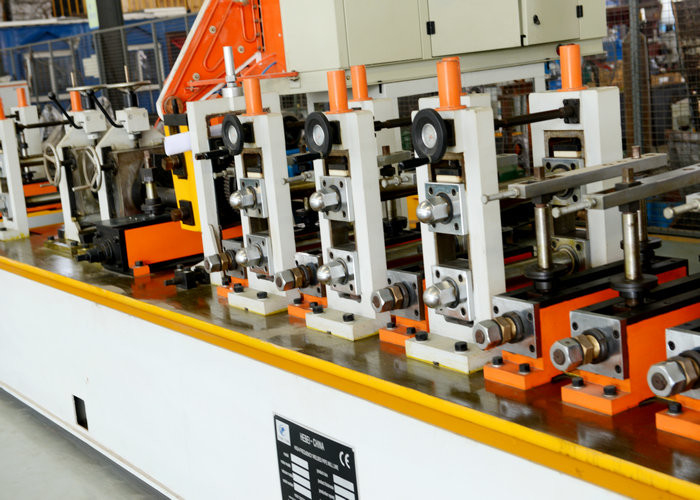

예를 들어 H50 튜브 롤링 라인
튜브 롤링 라인은Φ16mm-Φ50mm두께는0.5mm2입니다.5mm냉불 및 고온불 코일 스트립에서 닫히지 않은 튜버형 빈으로 후속 튜브로 용접, 고주파 용접기로 고온화 한 가장자리튜브 용접 기계의 롤에서 수직 매듭 용접, 냉각, 추가 크기 또는 모양 및 측정 된 길이의 끝없는 튜브의 스트림 절단.
완제품은 둥근, 사각형 또는 직사각형 파이프로 이루어집니다.
튜브 롤링 라인의 특징은 무엇입니까?
1탄소강, GI 등 다양한 재료를 지원합니다.
2하나의 튜브 롤링 라인은 폼을 바꾸어 다양한 튜브 크기를 만들 수 있습니다.
3하나의 기계는 폼을 바꾸어 정사각형 파이프, 둥근 파이프를 만들 수 있습니다.
4이 유형의 파이프 롤링 라인이 만든 파이프는 물 파이프, 철 파이프 및 기타와 같은 많은 분야에서 사용될 수 있습니다.
스투브 롤링 라인의 작업 흐름은 무엇입니까
SteelTape→→ Double-head uncoiler →→Strip-head Cutter and welder→→Spiral accumulator→→Forming section(Flattening unit +Main driving unit +Forming unit +Guide unit +High frequency induction welding unit +squeeze roller)+ Removing External and internal burr→→Cooling unit →→ Sizing unit and straightener →→Flying saw under computer-control →→ Run-out table
튜브 롤링 라인의 사양은 무엇입니까?
|
이름 |
튜브 롤링 라인 |
|
a) 철강 파이프 사양 |
|
|
파이프 지름: |
Ø16~Ø50mm |
|
파이프 두께: |
00.5~2.5mm |
|
정사각형 파이프: |
14x14mm ¥40x40mm |
|
직사각형 파이프: |
10X20mm ¥40X50mm |
|
파이프 두께: |
0.5·2.0mm |
|
파이프 길이: |
6~9m |
|
길이 허용: |
0-3mm |
|
b) 스틸테이프 사양 |
|
|
소재: |
저탄소 강철 (δb≤500Mpa, δs≤235Mpa) |
|
강철 테이프: |
|
|
내부 지름: |
Φ580-Φ610mm |
|
외부 지름: |
Φ900-1500mm |
|
스트립 스틸 너비: |
60mm-200mm |
|
스트립 스틸 두께 |
00.5mm-2.5mm |
|
최대 무게: |
3.0 톤 |
|
c) 전기 |
|
|
동적 전력 |
AC380V±10%, 3단계, 50Hz±10% |
|
제어 전력: |
AC220V±10%, 1단계, 50Hz ±10% |
|
전기 설치 용량: |
약 450KW |
|
e) 냉각용 물 |
|
|
고주파 장비용 탱크: |
15m3, 한 세트 |
|
순환 냉각용 물 탱크: |
15m3, 한 세트 |
|
f) 압축 공기 |
|
|
압력: |
0.4Mpa |
|
흐름: |
0.5m3/h |
|
g) 선속: |
30-90m/min
|
