| 원래 장소: | 허베이 |
| 브랜드 이름: | Tengtian |
| 인증: | CE,ISO9001,BV |
| 모델 번호: | HG76 |

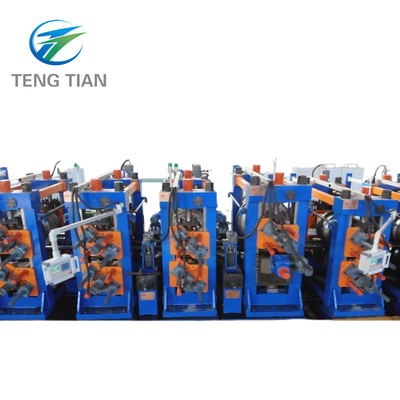

기계장치 자동화에게 높은 정밀도 ERW 관 분쇄기를 완전히 하는 고속 Ms 관
HG273 선반은 측정된 길이 관 용접 기계의 목록에 있는 고체 고주파 용접공에 의하여 관으로 그것의 연속적인 용접을 가진 unclosed 관 공백에 의하여 냉각 압연된과 열간압연 코일 지구, 가장자리 난방, 경도 솔기 용접, 형성 활동하게 자르기에서 4.0mm-10mm의 간격을 가진 Φ114mm-Φ273mm의 둥근 관의 제조에 끝없는 관의 냉각, 더 정립 또는 이용됩니다.
높은 정밀도 관 분쇄기에는 약간 이점이 것과 같이 따르기 위하여 있습니다:
수평 롤러 사이 구조 사이에서 0.01를, 뛰어오르고 활주 정리 ≤0.02mm는, 수직 정도 ≤0.05의 각 구조 평행선 정도 ≤0.1mm를 짜맞춥니다
강관 직경과 roundness error≤0.08mm.
제품 과정:
물자 (강철 코일) →uncoiler→shear와 welder→horizontal (또는 감금소) accumulator→forming mill→
welder→sizing HF soild는 mill→rounghly (칠면조 머리) →를 곧게 펴서 밖으로 machine→run를 탁상에 놓습니다 차단했습니다
기본적인 모수:
| 선반 형성의 대 | 7 |
| 정립 선반의 대 | 5 |
| 갱구 물자 | 40Cr |
| 둥근 관 직경 | 19-76mm |
| 둥근 관 간격 | 1.5-3.0mm |
| 정연한 관 크기 | 15×15-60×60mm |
| 정연한 관 간격 | 1.5-2.0mm |
| 모형 | 직경 범위 | 관 간격 | 회선 속도 (m/min) |
| HG20 | 8-25.4MM | 0.3-1.2MM | 120 |
| HG32 | 10-32MM | 1.4-1.5MM | 120 |
| HG50 | 16-76MM | 0.7-2.5MM | 30-120 |
| HG76 | 25-76MM | 1-4MM | 30-100 |
| HG89 | 32-89MM | 1-4.5MM | 30-80 |
| HG114 | 45-114MM | 1.5-5.0MM | 30-60 |
| HG165 | 60-165MM | 3-7MM | 30-50 |
| HG219 | 114-219MM | 4-8MM | 20-40 |
| HG273 | 114-273MM | 4-10MM | 15-30 |
| HG325 | 165-325MM | 4-10MM | 10-30 |
| HG426 | 165-426MM | 4-12.7MM | 8-25 |
| HG508 | 219-508MM | 4-16MM | 8-20 |
erw 관 선반의 적용되는 원료
낮은 탄소 강철, 낮은 합금 강철, 직류 전기를 통한 강철, 스테인리스, 등.
