| 원래 장소: | 허베이 성 |
| 브랜드 이름: | Tengtian |
| 인증: | CE, ISO9001, BV |
| 모델 번호: | HG76 |

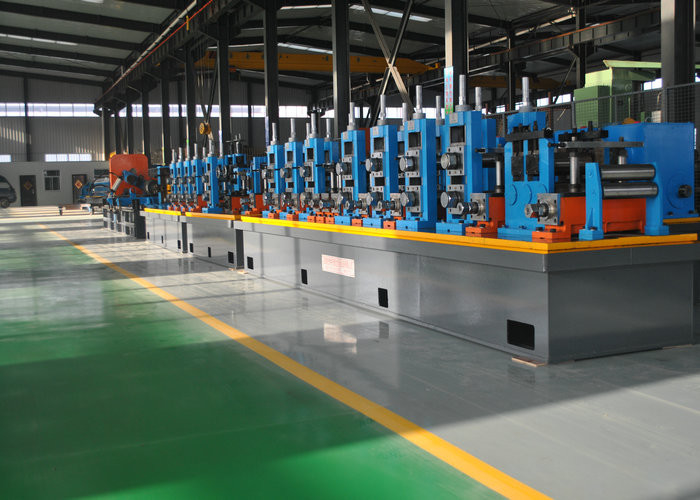

| 제품명 | 고주파 용접 파이프 밀 HF 자동 강관 제조기, SS 튜브 밀 21-63mm 직경 |
|---|---|
| 인증 | CE ISO |
| 웜 기어링 | 최대 80m/min |
| 파이프 직경 | 21-63mm |
| 재료 호환성 | 탄소강, 스테인리스강, 저합금강 |
| 절단 톱 | 콜드 톱 & 마찰 톱 절단 |
HG20 밀은 냉간 압연 및 열간 압연 코일 스트립에서 Φ8mm-Φ20mm 직경 및 0.5-1.5mm 두께의 원형 파이프를 제조하도록 설계되었습니다. 이 공정에는 닫히지 않은 관형 블랭크를 성형하고, 고주파 용접 기술을 사용하여 튜브로 용접한 다음 냉각, 사이징 및 정밀 절단이 포함됩니다.
| No. | 구성 요소 | 수량 |
|---|---|---|
| 1 | 이중 헤드 언코일러 | 1 |
| 2 | 축적기 (케이지 루프 또는 수평 나선형) | 1 |
| 3 | 평탄화 장치 | 1 |
| 4 | 디버 프레임 | 1 |
| 5 | 수평 롤러 | 13 |
| 6 | 속도 테스트 휠 | 1 |
| 7 | 컴퓨터 제어 플라잉 톱 | 1 |
| 8 | 런 아웃 테이블 | 1 |
| 9 | 수직 롤러 | 15 |
| 10 | 터크스 헤드 | 1 |
| 11 | 변속기 박스 | 1 |
| 12 | 주 구동 스핀들 | 7 |
| 13 | 고주파 유도 용접기 | 1 |
| 모델 | 직경 (mm) | 두께 (mm) | 속도 (m/min) | 주 전원 (kw) | HF 용접기 (KW) | 면적 (m²) |
|---|---|---|---|---|---|---|
| HG32 | 10-32 | 0.4-1.5 | 30-100 | 250 | 100 | 12x100 |
| HG50 | 12-50 | 0.6-2.5 | 30-90 | 300 | 150 | 12x100 |
| HG76 | 12-76 | 1-3 | 30-90 | 320 | 200 | 12x100 |
| HG89 | 32-89 | 1-4 | 30-80 | 350 | 300 | 12x100 |
| HG114 | 45-114 | 1.5-5.0 | 30-60 | 400 | 300 | 12x100 |
| HG165 | 60-165 | 3-7 | 30-50 | 600 | 400 | 12x100 |
| HG219 | 114-219 | 4-8 | 20-40 | 800 | 500 | 15x150 |
| HG273 | 114-273 | 4-10 | 15-30 | 1000 | 600 | 18x160 |
| HG325 | 165-325 | 4-10 | 10-30 | 1200 | 600 | 12x100 |
| HG426 | 165-426 | 4-12.7 | 8-25 | 1400 | 800 | 12x100 |
| HG508 | 219-508 | 4-16 | 8-20 | 2000 | 1000 | 12x100 |
