| 원래 장소: | 허베이 |
| 브랜드 이름: | Tengtian |
| 인증: | CE,ISO9001,BV |
| 모델 번호: | HG60 |
| 속성 | 가치 |
|---|---|

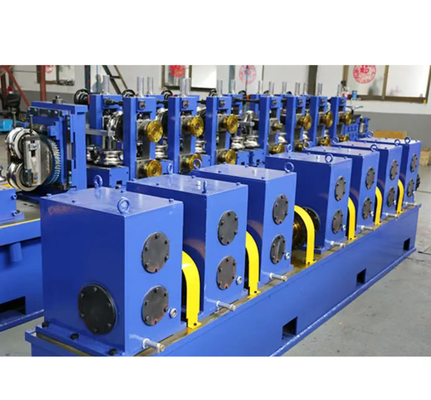

| 제품 이름 | 정밀 튜브 밀 스테인리스 스틸 튜브 밀 머신, 용접 튜브 밀 1.5-3.0mm 둥근 파이프 두께 |
| 조정 유형 | 터빈 워크 |
| 절단톱 | 냉톱 & 마찰톱 절단 |
| 파이프 모양 | 둥글다, 사각형, 직사각형 |
| 용접형 | 고주파 용접 |

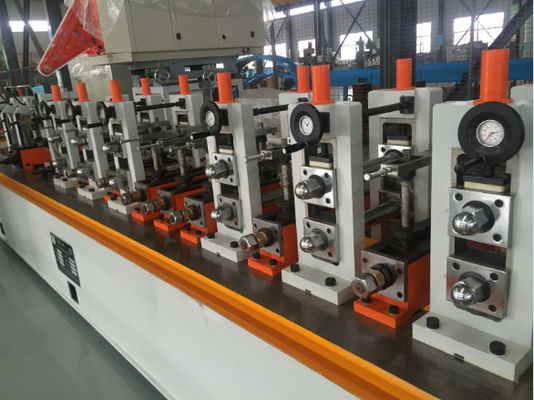

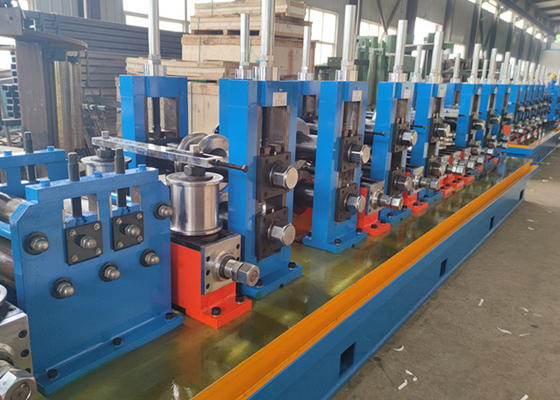

이 고정밀 한 완전 자동 파이프 밀링 은 열기 에 코일 로딩 을 시작 하고, 그 후 코일 끝 을 부트 용접 하여, 축적기 에 전달 한다.그 후 스트립은 일정 속도로 지속적으로 당겨집니다, 형성 기계에서 열린 파이프로 형성되고 고 주파수 용접기로 용접됩니다. 후속 프로세스에는 둥근, 직사각형 또는 정사각형 파이프로 깎고, 냉각, 형성 및 크기가 포함됩니다.크기의 파이프는 터키 머리 장치에 따라 정렬되고 최종 검사 전에 비행톱을 통해 고정 된 길이로 잘라.
이 생산 라인은 금속, 건설, 운송, 기계,자동차 산업"W"형 형태는 최적의 힘 분배와 각 스탠드에서 완벽한 모양을 보장합니다.

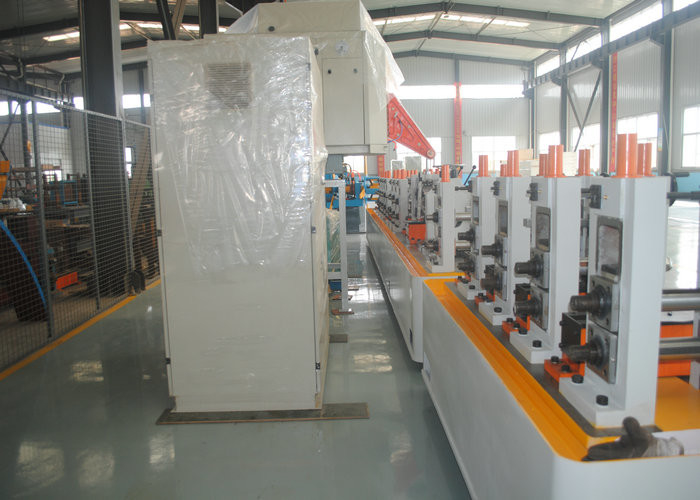

Material (steel coil) → Uncoiler → Shear and welder → Horizontal (or cage) accumulator → Forming mill → HF solid welder → Sizing mill → Roughly straightening (turkey head) → Cut off machine → Run out table
| 매개 변수 | 가치 |
|---|---|
| 톱니 톱니 톱니 | 7 |
| 크기를 측정하는 펌프 | 5 |
| 셰프트 재료 | 40Cr |
| 둥근 파이프 지름 | 19~76mm |
| 둥근 파이프 두께 | 10.5-3.0mm |
| 정사각형 파이프 크기 | 15×15-60×60mm |
| 정사각형 파이프 두께 | 10.5-2.0mm |
참고: 우리는 고객의 요구 사항에 따라 기계를 설계 할 수 있습니다.
| 모델 | 지름 범위 | 파이프 두께 | 선속 (m/min) |
|---|---|---|---|
| HG20 | 8-25.4mm | 00.3-1.2mm | 120 |
| HG32 | 10~32mm | 10.4-1.5mm | 120 |
| HG50 | 16~76mm | 00.7-2.5mm | 30~120 |
| HG76 | 25~76mm | 1~4mm | 30-100 |
| HG89 | 32~89mm | 1~4.5mm | 30~80 |
| HG114 | 45~114mm | 10.5-5.0mm | 30-60 |
| HG165 | 60~165mm | 3-7mm | 30-50 |
| HG219 | 114-219mm | 4-8mm | 20~40 |
| HG273 | 114-273mm | 4~10mm | 15-30 |
| HG325 | 165-325mm | 4~10mm | 10-30 |
| HG426 | 165-426mm | 4~12.7mm | 8-25 |
| HG508 | 219~508mm | 4~16mm | 8-20 |
호환성 물질:낮은 탄소 강철, 낮은 합금 강철, 진열 강철, 스테인리스 강철 등
