제품 상세 정보:
결제 및 배송 조건:
|
유형: | 탄소 강철 째는 기계 | 스페셜은 요구합니다: | 고객에 따라 디자인할 수 있습니다 |
---|---|---|---|
강철 간격: | 0.5-4.0MM | 제품 속도: | 최대 120m/min |
재료: | 탄소 강철, 스테인리스 | ||
하이 라이트: | 판금 slitter 기계,지구 째는 기계 |

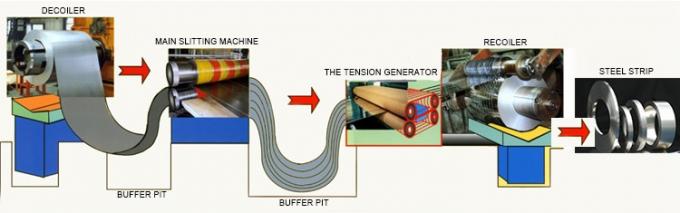

간단한 작동 도표

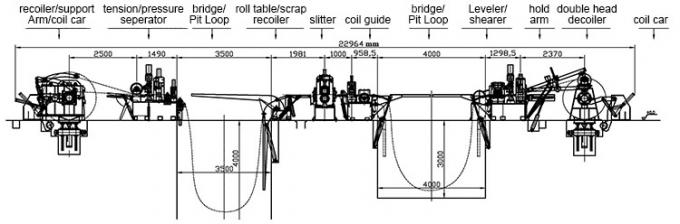

CAD 도표
주요 기술적인 모수
코일의 물자: Q235 직류 전기를 통한 판, 착색된 강철 플레이트 등과 같은 HR/CR 탄소 강철
금속 코일 Slitter 지구 간격: (5~20의) mm
지구 폭: 800~2000mm
Max.coil 무게: 40000kgs
롤러 & 긴장시키는 롤러를 수평하게 하기의 직경: Φ260
slitter 갱구의 금속 코일 Slitter 직경: Φ420
코일 째는 기계 원판 절단기: 6CrW2Si, HRC54°~56°, OD650mm x ID420mm x T50mm.
recoiler 구획의 직경: Φ800mm
원판 분리: 65Mn, OD250 x ID110 x T10/20mm
slitter와 recoiler를 위한 DC 모터: 280KW, 315KW.
코일 째는 기계 째는 속도: (조정가능한 0~20) m/min

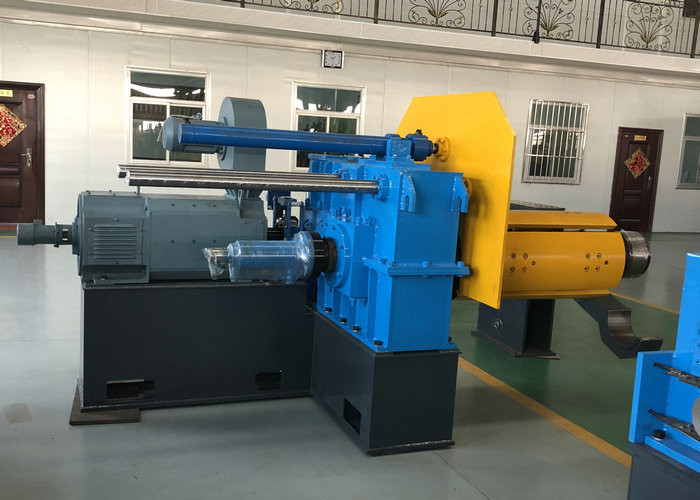

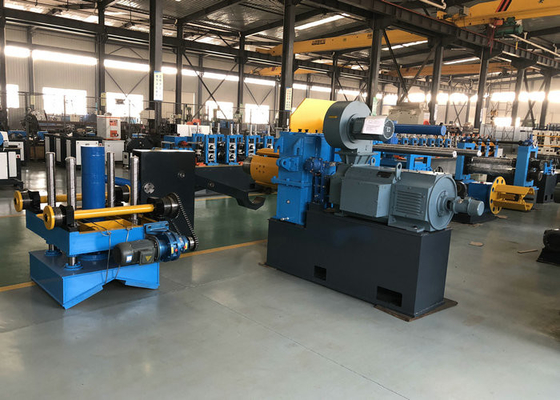

선 기계를 째는 높은 정밀도 탄소 강철 스테인리스
선 기계 단면도를 째기:
주로 uncoiler로, 지류 구성된 째서, 선 기계를 slitter 및 recoiler.its 기능은, 용접 관, 지위로 각인하는 찬 굴곡 형성 맷돌로 갈기를 위해 사용될 수 있는 길이 방향과 함께에 넓은 코일을 진술한 폭 지구 코일 째기 위한 것입니다. 동시에, 변화 다른 물자 잎은 각종 금속 코일을 쨀 수 있습니다.
제품 과정:
적재 코일 car→Uncoiler→Straightener device→Pinch roll&leveler & 유압 전단기 →Loop는 →Side 가이드 →Slitter →Transition 플랫폼 & 작은 조각 와인더 →Loop 구덩이 →Tension station→Recoiler→Unloading 코일 차를 움푹 들어가게 합니다
기본적인 모수:
물자 | 탄소 강철, 스테인리스, 직류 전기를 통한 강철 |
물자 간격 | 1.0-6.0mm |
물자 폭 | 900-1600mm |
코일 ID | Ø508/610MM |
코일 OD | <2500mm> |
코일 무게 | 최대 30 톤 |
선을 째기의 다른 모형
모형 | 강철 간격 | 강철 폭 | 강철 코일 무게 |
3*1600mm | 0.5-3.0mm | 900-1600mm | 30 톤 |
4*1600mm | 0.5-4.0mm | 900-1600mm | 30 톤 |
6*1600mm | 1-6mm | 900-1600mm | 30 톤 |
8*2000mm | 2-8mm | 900-2000mm | 35 톤 |
10*2200mm | 3-10mm | 900-2200mm | 35 톤 |
12*2200mm | 3-12mm | 900-2200mm | 35 톤 |
16*2500mm | 4-16mm | 900-2500mm | 35 톤 |
20*2500mm | 6-20mm | 900-2500mm | 35 톤 |
우리의 서비스
1.) 우리는 임명 및 당신 노동자 훈련하기를 위한 엔지니어를 정확한 방법에 있는 이 기계를 운영하는 방법 보낼 것입니다.
2.) 보장 팀
1개 년 품질 보장, 생활 보증 수선. 인간의 실수에 기인한 실패를 제외하면 품질 보장 기간 안에, 수리부품은 무료로 제공될 것입니다. 품질 보장 기간 후에, 단지 예비 품목의 비용만 위탁하십시오.
3.) 우리는 전 인기 상품 및 후에 인기 상품 서비스를 공급합니다.
전 인기 상품 서비스: 작업장 디자인 및 생산 산출 디자인
후에 인기 상품 서비스: 일을 위한 임명 및 훈련 및 숙련되는 엔지니어.
4.) 우리는 또한 당신을 위해 살쾡이 일해 엔지니어에게 달 또는 1 년 보내 할 수 있습니다. 엔지니어는 당신이 산출을 개량하고, 낭비를 감소시키고 비용을 줄일 것을 도울 것입니다.
5.) 우리는 탄소에게 강관 만들기 만드는 스테인리스 관을 위한 전체적인 프로젝트를 위한 전 인기 상품 서비스 디자인을 공급합니다.
6.) 우리는 선적 및 선박을 책임질 것입니다
