| 원래 장소: | 허베이 성 |
| 브랜드 이름: | Tengtian |
| 인증: | CE ISO |
| 모델 번호: | HG50 |

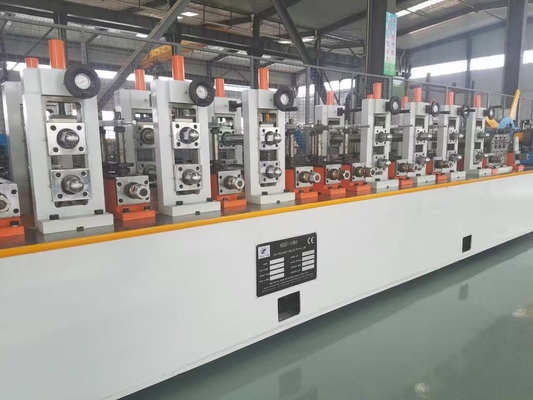

이 공장은 냉불 및 열불 코일 스트립에서 0.5mm-2.0mm의 두께의 둥근 파이프 (Φ12mm-Φ38mm) 를 제조하도록 설계되었습니다. 프로세스는 닫히지 않은 튜브 텅 빈 부분을 형성하는 것을 포함합니다.고주파 용접, 꿰매는 용접, 냉각, 크기 / 모양, 및 스트림 절단.
| 파이프 직경 | 10~50mm |
| 용접형 | 고주파 용접 (H.F 고체 용접기) |
| 물질적 호환성 | 탄소제철 및 진열제철 |
| 최대 제품 속도 | 120m/min |
| 검사 방법 | 100% 에디 전류 테스트 |
| 주 엔진 전력 | 22-75KW |
| 롤러 재료 | Cr12MoV |
| 절단 길이 | 4~6m |
| 튜브 두께 | 6~12.7mm |
| 크기 | 20m × 2m × 1.5m |

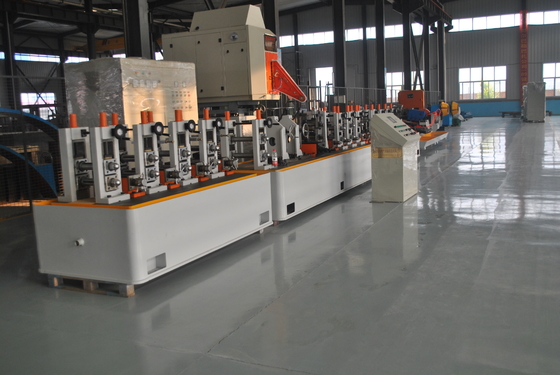

강철 코일 → 롤러 풀기 → 셰어 및 용접기 → 수평 축적기 → 형성 밀 → HF 고체 용접기 → 사이징 밀 → 거친 직렬기 → 컷 오프 머신 → 런 아웃 테이블
| 매개 변수 | 가치 |
|---|---|
| 밀링 스탠드를 형성하는 것 | 7 |
| 크기 밀 스탠드 | 5 |
| 셰프트 재료 | 40Cr |
| 둥근 파이프 지름 | 19~76mm |
| 둥근 파이프 두께 | 10.5-3.0mm |
| 정사각형 파이프 크기 | 15×15-60×60mm |
| 정사각형 파이프 두께 | 10.5-2.0mm |
| 모델 | 지름 범위 | 파이프 두께 | 선속 (m/min) |
|---|---|---|---|
| HG20 | 8-25.4mm | 00.3-1.2mm | 120 |
| HG32 | 10~32mm | 10.4-1.5mm | 120 |
| HG50 | 16~76mm | 00.7-2.5mm | 30~120 |
| HG76 | 25~76mm | 1~4mm | 30-100 |
| HG89 | 32~89mm | 1~4.5mm | 30~80 |
| HG114 | 45~114mm | 10.5-5.0mm | 30-60 |
