| 원래 장소: | 중국 |
| 브랜드 이름: | TENG TIAN |
| 인증: | CE / ISO9001 |
| 모델 번호: | LXSY-600 |

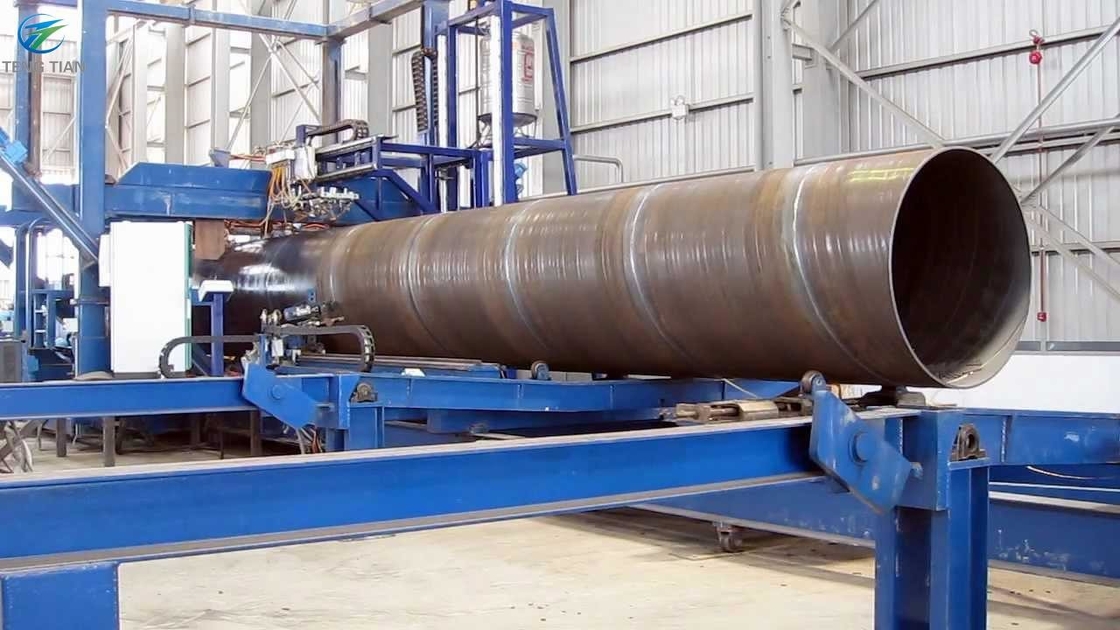

2000mm 큰 철강 파이프 제조 기계 잠수 활 용접 380V 전력
기술 사양
ERW 밀용 수압 검사 장치 모델
| 모델 | 스펙트럼 (mm) | 길이 (m) | 압력 (Mpa) | 용량 (Kw) | 면적 (추적자M) |
| ZFSY-100 | Φ50~ Φ114 | 6~12 | ≤50 | 65 | 5×12 |
| ZFSY-160 | Φ60~ Φ168 | 6~12 | ≤50 | 65 | 5×12 |
| ZFSY-220 | Φ89~ Φ219 | 6~12 | ≤50 | 75 | 5×12 |
| ZFSY-350 | Φ140~Φ355 | 6~12 | ≤ 70 | 85 | 6×20 |
| ZFSY-400 | Φ168~Φ426 | 8~12 | ≤ 70 | 65 | 6x22 |
| ZFSY-500 | Φ219~Φ508 | 8~12 | ≤ 70 | 85 | 6x22 |
| ZFSY-600 | Φ219~Φ610 | 8~12 | ≤ 70 | 100 | 6x22 |
모델 스파이럴 파이프 웰드 밀링용 수압 검사기
| 모델 | 스펙트럼 (mm) | 길이 (m) | 압력 (Mpa) | 용량 (Kw) | 면적 (추적자M) |
| LXSY-400 | Φ219~Φ426 | 6~12 | ≤50 | 65 | 5×12 |
| LXSY-600 | Φ219~Φ630 | 6~12 | ≤50 | 65 | 5×12 |
| LXSY-800 | Φ325~Φ820 | 6~12 | ≤50 | 75 | 5×12 |
| LXSY-1000 | Φ426~Φ1020 | 6~12 | ≤42 | 85 | 4x20 |
| LXSY-1400 | Φ508~Φ1420 | 8~12 | ≤21 | 65 | 4x22 |
| LXSY-1800 | Φ630~Φ1820 | 8~12 | ≤21 | 85 | 4x22 |
| LXSY-2400 | Φ720~Φ2400 | 8~12 | ≤21 | 100 | 4x22 |
| LXSY-3000 | Φ820~Φ3000 | 8~12 | ≤21 | 120 | 4×25 |
| LXSY-3500 | Φ1020~Φ3500 | 8~12 | ≤21 | 160 | 6x30 |
1간략한 소개

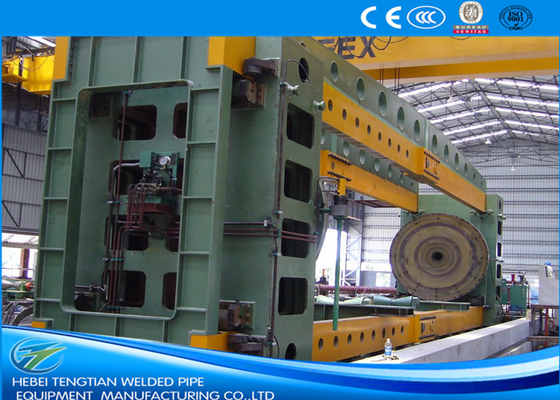

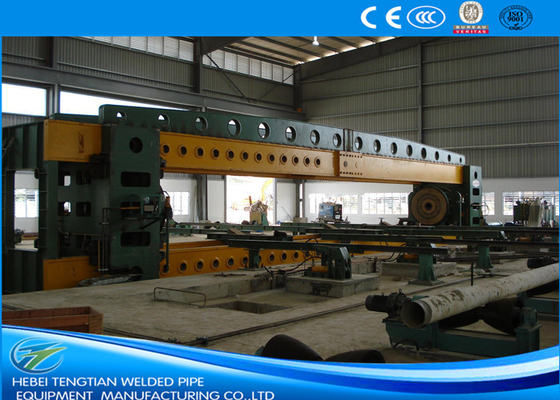

수압 검사기는 ERW 또는 나선 용접 파이프에 누출 및 수압 압력 테스트를 수행하는 데 사용됩니다. 테스트는 파이프의 두 끝을 봉인하고 파이프를 액체로 채우는 것을 포함합니다.보통 물, 이는 시각적으로 누출을 감지하고, 정해진 시험 압력으로 용기에 압력을 가할 수 있도록 염색될 수 있다.압력 밀착은 공급 밸브를 끄고 압력 손실이 있는지 관찰함으로써 테스트 할 수 있습니다.텐티안 수압 테스트는 API 표준에 도달합니다.
2- ERW와 나선 용접 파이프 검사기의 차이점
길쭉한 용접 파이프 수압 테스트는 외부 지름의 밀폐 또는 큰 틈을 위해 밀폐를 사용합니다. 나선 용접 파이프의 수압 테스트는 피[e 끝 면을 밀폐하기 위해 폴리우레탄을 사용합니다.그리고 석유와 물의 균형을 유지하는 시스템을 가지고 있습니다..
3. 프로세스 흐름
파이프 설치 ∙ 밀폐 ∙ 물 채용 ∙ 압력화 ∙ 압력 완화 ∙ 배수 ∙ 파이프 제거
