| 원래 장소: | 중국 |
| 브랜드 이름: | TENG TIAN |
| 인증: | CE / ISO9001 |
| 모델 번호: | LXSY-600 |

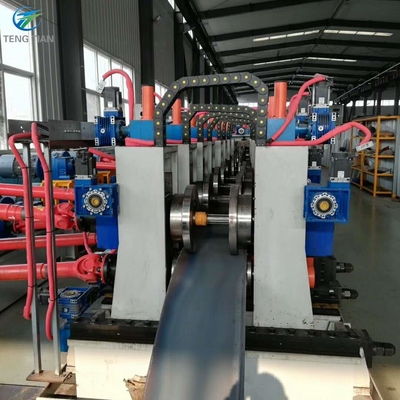

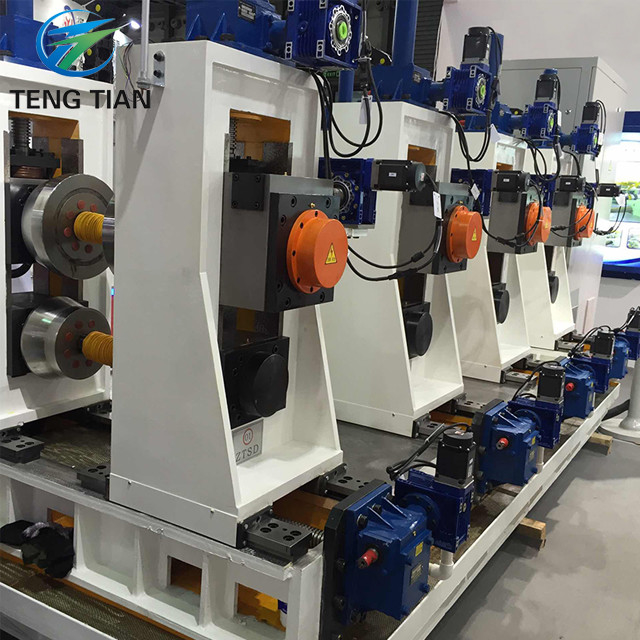

자동 스틸 퀘어 튜브 제조 기계 높은 출력
기술 사양
모델ERW 자동 스틸 쿼어 튜브 제조 기계 높은 출력
| - 아니 | 모델 | 파이프 크기 | 두께 | 속도 (m/min) | 용량 (KW) | HF(KW) | 면적 ((LxW 미터) |
| 1 | HG20 | ø8 - ø20 mm | 0.3 - 1.5mm | 30 ~ 150 | 210 | 100 | 40*12 |
| 2 | HG32 | ø10 - ø32mm | 0.4~2.0mm | 30 ~ 150 | 300 | 150 | 40*12 |
| 3 | HG50 | ø16 - ø50 mm | 00.7~2.5mm | 30 ~ 150 | 410 | 200 | 60*12 |
| 4 | HG60 | ø22 - ø60mm | 0.9~3.0mm | 30 ~ 150 | 410 | 200 | 60*12 |
| 5 | HG76 | Ø25 - ø76mm | 1~4mm | 30 - 120 | 580 | 300 | 80*16 |
| 6 | HG89 | Ø32 - ø89mm | 1~4.5mm | 30 - 100 | 660 | 300 | 100*16 |
| 7 | HG114 | Ø45 - ø114mm | 1.5~5mm | 30 ~ 80 | 920 | 400 | 100*16 |
| 8 | HG140 | Ø50 ~ ø140mm | 1.5~5.5mm | 30 ~ 80 | 920 | 400 | 100*16 |
| 9 | HG165 | Ø60 - ø165mm | 2~6mm | 30 ~ 60 | 1100 | 500 | 100*16 |
| 10 | HG219 | Ø114 - ø219mm | 3~8mm | 20 ~ 45 | 1400 | 600 | 150*16 |
| 11 | HG273 | Ø114 - ø273mm | 4~12mm | 15 ~ 30 | 2100 | 800 | 160*18 |
| 12 | HG325 | Ø165 - ø325 mm | 4~14mm | 10 ~ 30 | 2500 | 1000 | 200*24 |
| 13 | HG426 | Ø165 - ø426 mm | 4~16mm | 8 ~ 25 | 2900 | 1200 | 250*24 |
| 14 | HG508 | Ø219 - ø508mm | 5~18mm | 5 - 18 | 3400 | 1600 | 300*24 |
| 15 | HG610 | Ø355 - ø610 mm | 5~18mm | 5 - 18 | 3700 | 1600 | 300*24 |
| 16 | HG760 | Ø426 - ø760mm | 5~20mm | 5 - 20 | 4300 | 1800 | 300*24 |
2- ERW와 나선 용접 파이프 검사기의 차이점
1간략한 소개
수압 검사기는 ERW 또는 나선 용접 파이프에 누출 및 수압 압력 테스트를 수행하는 데 사용됩니다. 테스트는 파이프의 두 끝을 봉인하고 파이프를 액체로 채우는 것을 포함합니다.보통 물, 이는 시각적으로 누출을 감지하고, 정해진 시험 압력으로 용기에 압력을 가할 수 있도록 염색될 수 있다.압력 밀착은 공급 밸브를 끄고 압력 손실이 있는지 관찰함으로써 테스트 할 수 있습니다.텐티안 수압 테스트는 API 표준에 도달합니다.
길쭉한 용접 파이프 수압 테스트는 외부 지름의 밀폐 또는 큰 틈을 위해 밀폐를 사용합니다. 나선 용접 파이프의 수압 테스트는 피[e 끝 면을 밀폐하기 위해 폴리우레탄을 사용합니다.그리고 석유와 물의 균형을 유지하는 시스템을 가지고 있습니다..
3. 프로세스 흐름
파이프 설치 ∙ 밀폐 ∙ 물 채용 ∙ 압력화 ∙ 압력 완화 ∙ 배수 ∙ 파이프 제거
