| 원래 장소: | 허베이 |
| 브랜드 이름: | Tengtian |
| 인증: | CE, ISO9001, BV |
| 모델 번호: | ZJ- (0.3-6) ×1600mm |
| 속성 | 값 |
|---|---|
| 재료 | HRC, CRC, 아연 도금 강판 |
| 전압 | 220/380/415/420/440V |
| 보증 | 1년 |
| 블레이드 재질 | SKD11 |
| 폭 허용 오차 | +/-0.05mm |
| 제어 | PLC |
| 애프터 서비스 | 해외 기계 서비스를 제공할 수 있는 엔지니어 |
| 최대 슬리팅 스트립 | 25 스트립 |
| 코일 무게 | 최대 15톤 |
| 색상 | 파란색 |

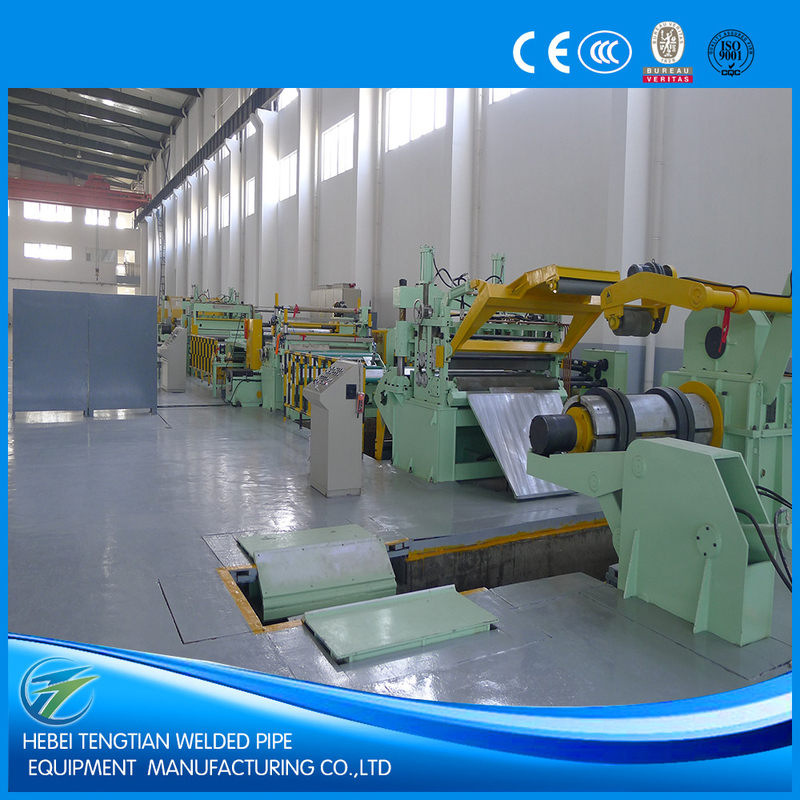

이 얇은 강판 슬리팅 라인은 금속 코일을 특정 폭의 작은 코일로 분해하도록 설계된 생산 라인으로, 금속 코일 슬리터라고도 합니다. 이 시스템에는 코일 로딩 카, 단일 맨드릴 언코일링, 코일 엔드 공급 및 삽질, 이중 롤러 핀칭 공급, 3 롤러 레벨링, 엔드 절단, 스트립 정렬, 디스크 전단, 스크랩 릴링, 홀 축적기, 사전 분리기, 텐셔닝, 리코일링, 코일 다운 카, 유압 제어 및 전기 제어가 포함됩니다.
코일 로딩 → 이중 맨드릴 언코일러 → 코일 헤드 공급, 프레스 및 삽질 → 이중 롤러 핀치 공급, 5 롤러 레벨링 → 엔드 절단 → 홀 축적기(1) → 스트립 정렬 → 디스크 전단 → 스크랩 릴링 → 홀 축적기(2) → 사전 분리기/텐셔너/길이 측정 롤러 → 리코일링/코일 프레스 및 분리기 → 코일 배출 → 유압 제어 → 전기 제어
재료: 탄소강, 스테인리스강, 아연 도금판, 컬러 강판
스트립 두께: 0.3-3 mm
최대 스트립 폭: 1300mm
코일 치수: 내경 ≥Φ508mm, 외경 Φ1800mm
최대 코일 무게: 15000Kg
슬리터 모터: 75KW DC 모터
슬리터 샤프트: Ф205 x 1400mm
디스크 칼: ID205mm x OD310mm x 10mm, 6CrW2Si(H13, SKD-11)
분리 디스크: ID75 x OD180mm x 6mm, 65Mn
리코일러 블록: Ф508 x 1400mm
리코일러 모터: 110KW DC 모터
전기 제어: Eurotherm 590 DC 드라이버 캐비닛 및 제어 패널
슬리팅 속도: 최대 100m/min, 조절 가능
| 모델 | 두께 | 폭 | 코일 무게 | 완성된 슬릿 폭 | 최대 슬리팅 속도 |
|---|---|---|---|---|---|
| JY-1 x 600 | 0.2-1mm | 100-600mm | 최대 8T | 최소 20mm | 120m/min |
| JY-2 x 1300 | 0.3-2mm | 300-1300mm | 최대 15T | 최소 25mm | 150m/min |
| JY-3 x 1600 | 0.3-3mm | 500-1600mm | 최대 20T | 최소 25mm | 120m/min |
| JY-4 x 1600 | 0.4-4mm | 500-1600mm | 최대 30T | 최소 30mm | 120m/min |
참고: 표의 데이터는 참고용입니다. 각 생산 라인은 특정 고객 요구 사항에 따라 맞춤 설계됩니다.
당사의 고정밀 PLC 제어 강철 슬리팅 머신은 각 고객의 특정 요구 사항을 충족하도록 맞춤화되었습니다. 귀하의 매개변수를 제공해 주시면 귀하의 요구에 맞는 적절한 기계 장비 솔루션을 설계해 드리겠습니다.
