직류 전기를 통한 강관 축융기 100m/최소 선반 속도 사각 관 분쇄기

젤리화 철강 파이프 프레싱 머신 100m / Min 밀 스피드 퀘어 튜브 밀

생산 과정

Scroll up → Uncoil → Flattening → End Shear & Butt Welding → Accumulator → Forming → High-frequency induction welding→ Removing external burr → Cooling → Sizing → Cutting → Checking & Collecting → Accessing Warehouse

사양:

원자재:낮은 탄소 강철 및 낮은 합금 건설 강철,σb≤580Mpa σs≤380Mpa
강철 스트립 너비:320~800mm
강철 스트립 두께:30.0-12.7mm
강철 스트립 내부 지름:φ480-580mm
강철 스트립 외 지름:φ800-1800mm
스틸 코일 무게 (최대):12t
철강 등급을 대표하는 원자재:Q195-Q345,SPHC
원자재 품질 표준::주로 GB 표준에서, JIS를 가진 부품,DIN
두께 (최대):50.0mm,두께 1.5mm
주요 제품 사양
정사각형 파이프 80×80?? 200×200 ((이 범위의 어떤 크기)
직사각형 80×120-120×280 (이 범위의 어떤 크기), 정사각형 튜브 모두 수직 형성 유형을 채택
벽 두께:3.0-120.7mm
길이:4-12m
유닛 공급 방향:왼쪽 또는 오른쪽 (운동 측면을 마주)
롤링 라인 높이:+900mm
형성 속도:10-40m/min
주 엔진:주파수 변환 모터 22KW × 2 각 스탠드 시간

장비 설명

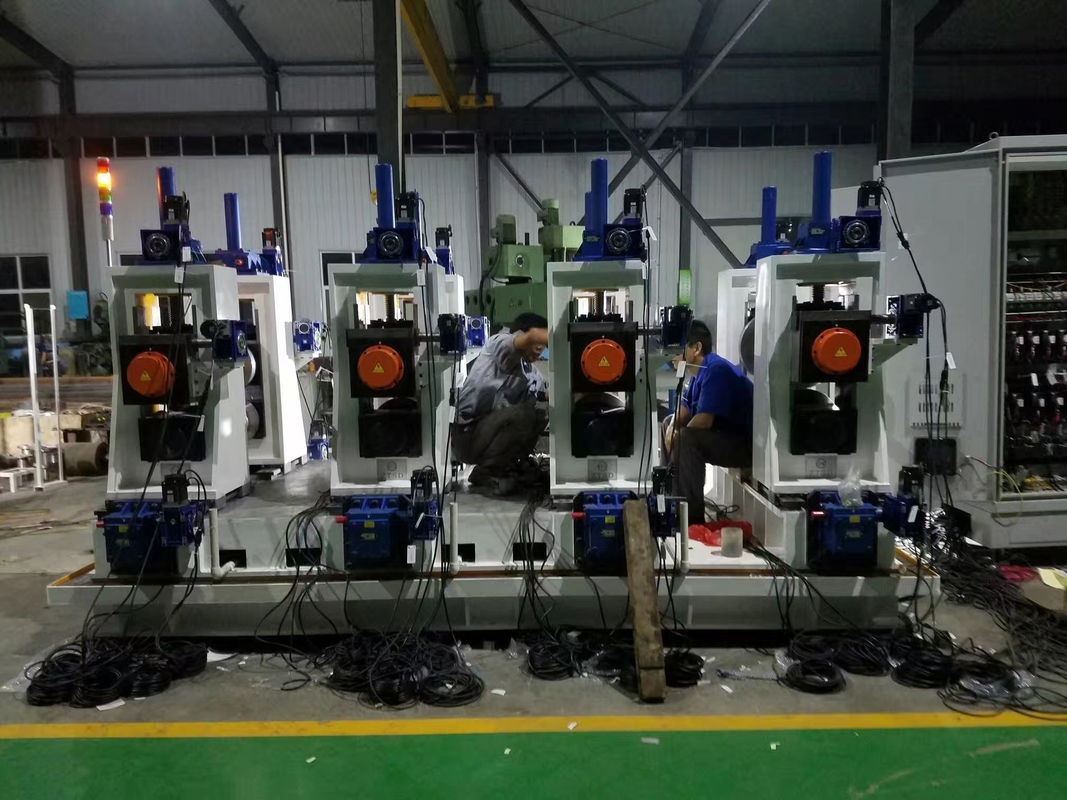

80x80mm 완전 자동 고 정밀 직선 정사각형 튜브 밀 4,0mm 두께
첫 번째완전 자동 파이프 제조중국 기계국제 시장의 요구 사항을 충족하기 위해, 우리 회사의 LW 시리즈 단위 FF 형성 기술과 결합, 자동 정사각형 및 정사각형 튜브 장비를 개발.파이프 제조 기계는 냉각 구부러진 철을 개척하는 특정 사양을 생산 할 수 있습니다, 예를 들어 U,C 섹션 스틸 등, 제품의 너비와 높이를 무한하게 조정 할 수 있습니다.껍질 없이, 높은 정밀도로 스케일.

파이프 기계의 주요 특성

1. 매우 짧은 기간 동안 롤러의 조정을 완료
2튜브의 다른 사양을 생산, 단지 조정할 필요가
3. 노동자 수를 줄이고 노동 비용을 줄입니다.
4장비의 사용 수명을 향상시킵니다.
5기계는 혼자 고칠 수 있습니다.

용접 된 파이프 제조 기계는 다음 부분으로 구성됩니다.

1폼링 부품: 수평 롤 스탠드 7 프레임, 빈 구부러진 스탠드 4 스탠드, 수직 롤 래크 4 스탠드 및 먹이 래크 1 스탠드
2용접 부품: 5개의 진압 롤, 2개의 스크래핑 셜 래크 프레임 및 1개의 롤 래크 프레임을 용접하는 것으로 구성됩니다.
3선도 부품: 4 개의 롤러 랙의 4 프레임으로 구성됩니다.
4전기 제어 부분: 다점 PLC 제어로 제어
