제품 상세 정보:
결제 및 배송 조건:
|
| 제품 이름: | CE 인증 강관 제조 기계 자동 라인 | 두께 범위: | 1.0 - 5.0mm |
|---|---|---|---|
| 에프터 서비스: | 해외로 서비스할 수 있는 엔지니어들 | 절단 속도: | 0-100m/분 |
| 머티리셜: | HRC; CRC; 미군 병사; 컬러 스틸 | 키워드: | 철강 파이프 제조 기계 |
| 강조하다: | HRC 강철 파이프 제조 기계,스틸 튜브 제조 기계 자동,HRC 철강 파이프 제조 기계 |
||
소개:

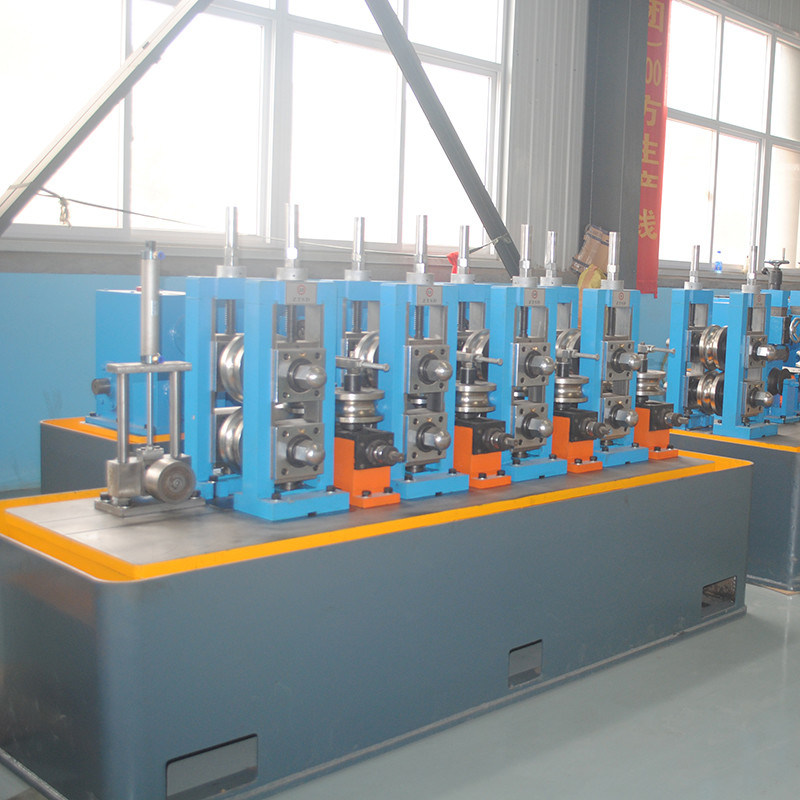

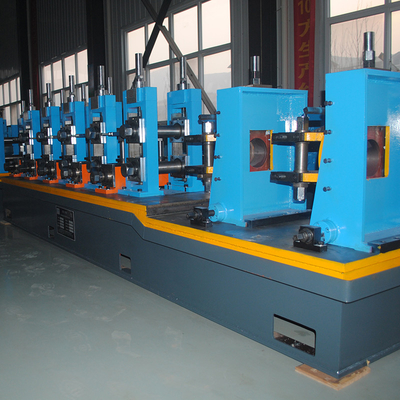

CE 인증 철강 파이프 제조 기계 자동 라인 코일 스트립을 풀고 평준화 할 수 있습니다.그 다음 평평한 평평한 스트립을 100m/min의 선 속도에 일정 길이로 깎아. 그것은 일반적으로 코일 스트립 CTL 기계로 언급됩니다. 이 CTL 기계는 얇은 시트 또는 얇은 코일 절단 길이에 적합합니다.
고속 절단 길이 라인은 장의 정밀과 깨끗한 절단 크기를 보장하기 위해 세르보 길이 고정 및 공기 기계 절개를 채택합니다.
철강 파이프 제조 기계에 대한 ISO9001 금속 절단 길이 라인은 다음과 같이 구성됩니다: 코일 로딩 차, 싱글 만드럴 디코일러, 코일 헤드 가이드, 프레스 & 펠링 장비,핑크푸딩 롤러 & 레벨링 머신, 구멍 축적기, 측면 가이드, 정밀 평준화 및 길이 고정 기계, 공기 기계 가죽 기계, 배달 벨트, 쌓아 올리는 브래킷, 위아래 들어올림 테이블, 이동 자동차,수압 시스템 및 전기 제어 시스템.
고속 CTL 기계 (coil strip cut-to-length) 는 두께: (0.2-2mm, 0.3-3mm, 0.6-4mm,또는 1-5mm) 및 가공 된 잎의 변경 가능한 너비와 길이는 고객의 실질적 필요에 따라 다릅니다..
의 장점 및 특성CE 인증 철강 파이프 제조 기계 자동 라인:
1빠른 속도와 높은 정확성
선 속도는 최대 100m/min, 25-30pcs/min 2000mm 길이의 시트 평균에 도달 할 수 있습니다.
평준화 정확도: ±1mm/m2
판 길이 정확도: ±0.5mm/m
판 대각선 길이 정확도: ±0.5mm/m
2얇은 코일 무게는 코일 무게에 차이가 있습니다. 최대 코일 무게가 작을 때, 일반적으로이 고속 절단-장 길이를위한 단일 만드렐 (칸티레버) 릴러가 채택됩니다.
3평평한 강철 판을 만들기 위해서는 평준화 롤러의 지름이 과학적으로 적절해야 합니다. 우리는 실제 경험과 엔지니어링 계산에 의해 평준화 롤러의 지름을 확인합니다.
4자동으로 쌓아 올리는 브래킷은 완성 된 시트를 받아 자동으로 정리하여 쌓을 수 있습니다.
5평준화 기계와 얇은 평준화 사이의 구멍 축적기는 잎 표면을 보호하고 평준화 기계 DC 모터와 얇은 평준화 서보 모터의 동시에 작동을 보장해야합니다.
| - 아니 | 모델 | 파이프 크기 | 두께 | 속도 (m/min) | 용량 (KW) | HF(KW) | 면적 ((LxW 미터) |
| 1 | HG20 | ø8 - ø20 mm | 0.3 - 1.5mm | 30 ~ 150 | 210 | 100 | 40*12 |
| 2 | HG32 | ø10 - ø32mm | 0.4~2.0mm | 30 ~ 150 | 300 | 150 | 40*12 |
| 3 | HG50 | ø16 - ø50 mm | 00.7~2.5mm | 30 ~ 150 | 410 | 200 | 60*12 |
| 4 | HG60 | ø22 - ø60mm | 0.9~3.0mm | 30 ~ 150 | 410 | 200 | 60*12 |
| 5 | HG76 | Ø25 - ø76mm | 1~4mm | 30 - 120 | 580 | 300 | 80*16 |
| 6 | HG89 | Ø32 - ø89mm | 1~4.5mm | 30 - 100 | 660 | 300 | 100*16 |
| 7 | HG114 | Ø45 - ø114mm | 1.5~5mm | 30 ~ 80 | 920 | 400 | 100*16 |
| 8 | HG140 | Ø50 ~ ø140mm | 1.5~5.5mm | 30 ~ 80 | 920 | 400 | 100*16 |
| 9 | HG165 | Ø60 - ø165mm | 2~6mm | 30 ~ 60 | 1100 | 500 | 100*16 |
| 10 | HG219 | Ø114 - ø219mm | 3~8mm | 20 ~ 45 | 1400 | 600 | 150*16 |
| 11 | HG273 | Ø114 - ø273mm | 4~12mm | 15 ~ 30 | 2100 | 800 | 160*18 |
| 12 | HG325 | Ø165 - ø325 mm | 4~14mm | 10 ~ 30 | 2500 | 1000 | 200*24 |
| 13 | HG426 | Ø165 - ø426 mm | 4~16mm | 8 ~ 25 | 2900 | 1200 | 250*24 |
| 14 | HG508 | Ø219 - ø508mm | 5~18mm | 5 - 18 | 3400 | 1600 | 300*24 |
| 15 | HG610 | Ø355 - ø610 mm | 5~18mm | 5 - 18 | 3700 | 1600 | 300*24 |
| 16 | HG760 | Ø426 - ø760mm | 5~20mm | 5 - 20 | 4300 | 1800 | 300*24 |
