| 원래 장소: | 중국 |
| 브랜드 이름: | TENG TIAN |
| 인증: | CE / ISO9001 |
| 모델 번호: | HG42 |
소개:
철강 파이프 제조 기계와 수압 시스템은 DC 또는 AC 모터에 의해 구동 한 사전 평준화 기계와 한 정밀 평준화 기계가 있으며 길이 고정은 인코더에 의해,절단 방식은 정지 절단입니다..
두꺼운 판 절단 길이 라인은: 코일 로딩 차, 이중 마들레 디코일러, 포털 스타일 코일 헤드 가이드, 프레스 & 펠링 장비, 칩 먹이 & 사전 평준화, 전송 테이블,(측면 안내), 가장자리 트림머, 가장자리 스크랩 와이더, 전송 테이블), 측면 가이드, 주 레벨링 기계, 최종 시트 발송 장비, 길이 고정 인코더, 수압 절단 기계,롤 배달 테이블 & 플레이트 발송 장비, 기압적으로 축적 테이블, 수압 시스템, 전기 제어 시스템, 등

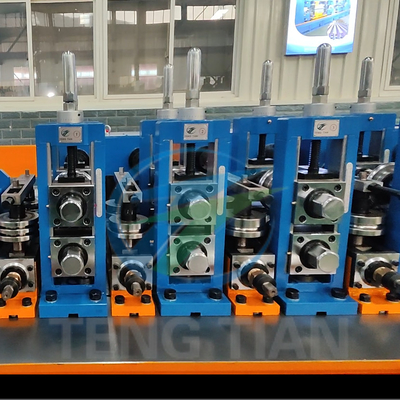

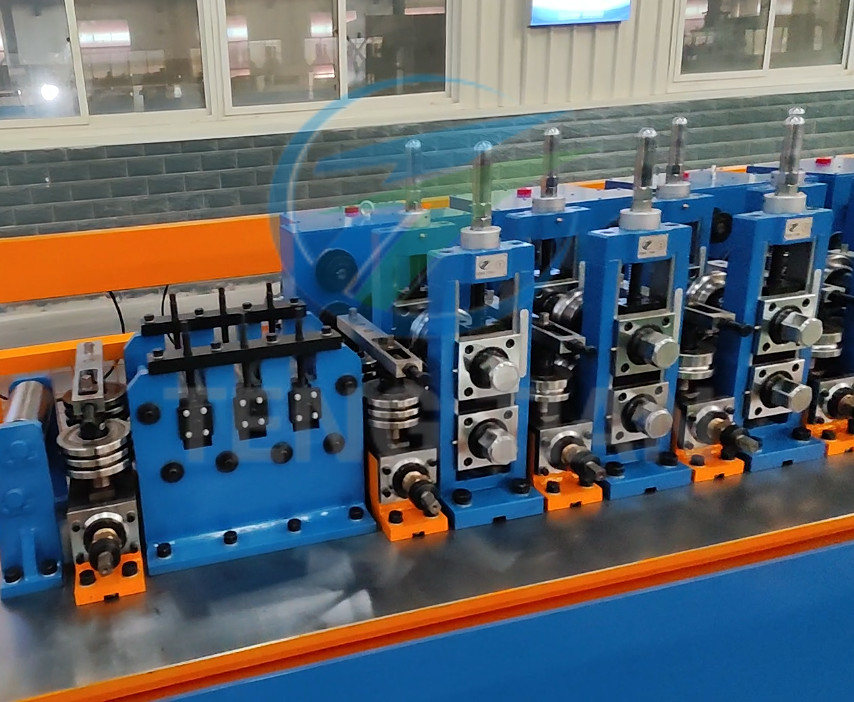

작은 파이프에 대한 탄소 강철 파이프 제조 기계의 장점 및 특성
피드 최대 20m/min, 4-5pcs/min 2000mm 길이 시트
평준화 정확도: ±1.5mm/m2
판 길이 정확도: ±0.5mm/m
판 대각선 길이 정확도: ±1mm/m
2. 두꺼운 판 코일의 무게는 30T, 35T 또는 40T까지 무겁다, 이중 콩 디코일러는 적합합니다.
3포털 스타일의 강력한 코일 헤드 오픈어 코일 헤드 가이드, 프레스 및 펠러를 포함하여 원활하게 진행되는 것을 보장 할 수 있습니다.
4평평한 강철 판을 만들기 위해서는 평준화 롤러의 지름이 과학적으로 적절해야 합니다.우리는 실제 경험과 공학 계산에 의해 평준화 롤러의 지름을 확인.
5. 백업 브래킷에 설치 된 백업 롤러는 평준화 할 때 평준화 롤러의 변형이 없도록 평준화 롤러를 단단히 뒷받침 할 수 있습니다.
6두 번 평준화 좋은 평준화 효과를 보장하기 위해 두꺼운 판 절단 길이 라인에 배치됩니다.
고객들은 쓸모없는 가장자리를 잘라내기 위해 가장자리 트림머를 추가할 수 있습니다.
7마지막 잎 발송 장비는 정제 된 잎을 공기 포장 테이블에 보내줍니다.
8우리는 유명한 브랜드 회사에서 공급 된 판 CTL 라인 기계에 대한 좋은 품질의 부품을 채택합니다. 예를 들어 Mitsubishi PLC 제어, Yuken / Fuxin 수압 부품, HRB / ZWZ / SKF 베어링,등
| - 아니 | 모델 | 파이프 크기 | 두께 | 속도 (m/min) | 용량 (KW) | HF(KW) | 면적 ((LxW 미터) |
| 1 | HG20 | ø8 - ø20 mm | 0.3 - 1.5mm | 30 ~ 150 | 210 | 100 | 40*12 |
| 2 | HG32 | ø10 - ø32mm | 0.4~2.0mm | 30 ~ 150 | 300 | 150 | 40*12 |
| 3 | HG50 | ø16 - ø50 mm | 00.7~2.5mm | 30 ~ 150 | 410 | 200 | 60*12 |
| 4 | HG60 | ø22 - ø60mm | 0.9~3.0mm | 30 ~ 150 | 410 | 200 | 60*12 |
| 5 | HG76 | Ø25 - ø76mm | 1~4mm | 30 - 120 | 580 | 300 | 80*16 |
| 6 | HG89 | Ø32 - ø89mm | 1~4.5mm | 30 - 100 | 660 | 300 | 100*16 |
| 7 | HG114 | Ø45 - ø114mm | 1.5~5mm | 30 ~ 80 | 920 | 400 | 100*16 |
| 8 | HG140 | Ø50 ~ ø140mm | 1.5~5.5mm | 30 ~ 80 | 920 | 400 | 100*16 |
| 9 | HG165 | Ø60 - ø165mm | 2~6mm | 30 ~ 60 | 1100 | 500 | 100*16 |
| 10 | HG219 | Ø114 - ø219mm | 3~8mm | 20 ~ 45 | 1400 | 600 | 150*16 |
| 11 | HG273 | Ø114 - ø273mm | 4~12mm | 15 ~ 30 | 2100 | 800 | 160*18 |
| 12 | HG325 | Ø165 - ø325 mm | 4~14mm | 10 ~ 30 | 2500 | 1000 | 200*24 |
| 13 | HG426 | Ø165 - ø426 mm | 4~16mm | 8 ~ 25 | 2900 | 1200 | 250*24 |
| 14 | HG508 | Ø219 - ø508mm | 5~18mm | 5 - 18 | 3400 | 1600 | 300*24 |
| 15 | HG610 | Ø355 - ø610 mm | 5~18mm | 5 - 18 | 3700 | 1600 | 300*24 |
| 16 | HG760 | Ø426 - ø760mm | 5~20mm | 5 - 20 | 4300 | 1800 | 300*24 |
