제품 상세 정보:
결제 및 배송 조건:
|
자료: | HRC, CRC의 직류 전기를 통한 강철판 | 전압: | 220/380/415/420/440V |
---|---|---|---|
선반 속도: | 최대 120m/min | 보증: | 1 년 |
날개: | 원형 칼 | 폭 포용력: | +/- 0.05MM |
제어: | PLC를 | 판매 후 서비스 제공: | 엔지니어 서비스 기계 해외 수 |
하이 라이트: | 라인 머신을 슬리팅,지구 째는 기계 |

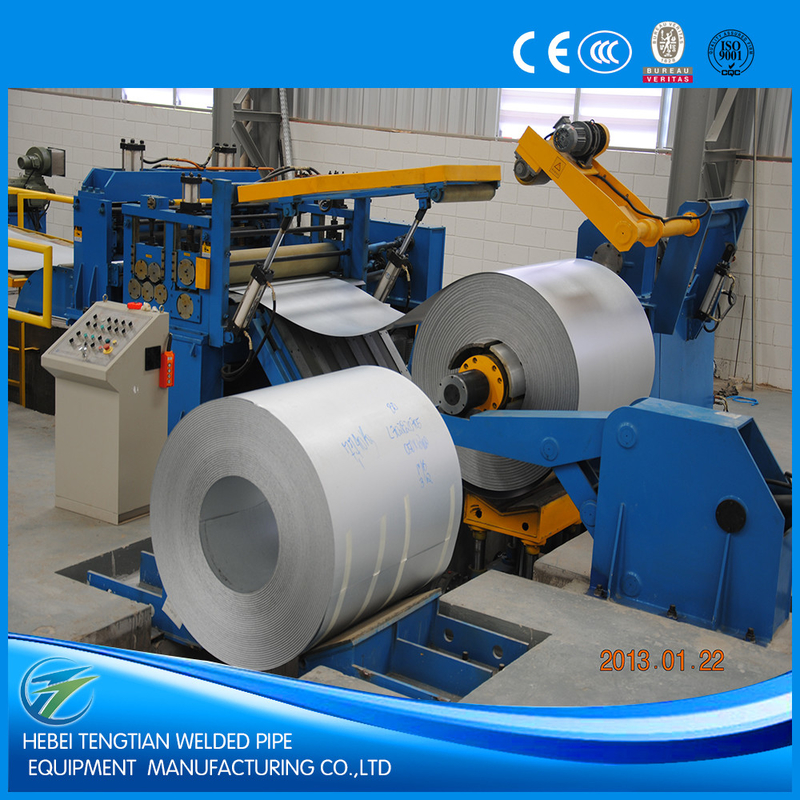

높은 정밀도 자동 장전식 금속 박판 째는 기계
장비 묘사
또한 째는 기계에게 불린 째는 선은, 필요한 폭의 한정된 지구로 지구로 금속 코일을 풀고, 째고 그(것)들 판매 또는 다음 절차를 위해 후퇴를 위해 적당합니다.
선을 째는 것은 선을 째는 가는 줄 및 선, 실리콘 강철, 스테인리스, 알루미늄, 선을 째는 탄소 강철 지구, 가공된 물자를 위한 등을 째는 지구 구리 지구의 간격을 위한 선을 째는 두꺼운 지구로 분류될 수 있습니다.
째는 선은으로 구성됩니다
1. 선적 코일 차
2. Uncoiler
3. 직선기 장치
4. 꼬집음 roll&leveler & 유압 전단기
5. 반복 구덩이
6. 옆 가이드
7. Slitter
8. 전환 플랫폼 & 작은 조각 와인더
9. 반복 구덩이
10. 긴장 역
11. Recoiler
12. 코일 차를 내리기
이에 의하여 냉각 압연한 탄소 강철의 풀고, 째고 후퇴, 0.3-3.0mm의 간격 범위와 800-1250mm의 폭 범위를 가진 뜨거운 직류 전기를 통한 강철 지구에 사용된 선을 째는 가는 줄을 한 예로 가지고 가십시오.
주요 기술적인 모수
물자: 냉각 압연한, 열간압연 탄소 강철, 직류 전기를 통한 강철.
물자 간격: 0.3-3.0mm
물자 폭: 800-1250mm
코일 I.D.: Φ508mm/Φ610mm
코일 O.D.: ≤Φ2000mm
코일 무게: 20 톤 최대
로 째지는 한정된 지구 폭: 25mm (지구 thickness≤1mm)
폭 절단 정밀도: ±0.05mm (지구 thickness≤1), ±0.1mm (지구 thickness>1.5mm)
Bur를 째기: 0.03minimum, 여행 간격의 5%
째기의 아니: 25no. (thickness1mm), 12no. (thickness2mm), 7no. (간격 3mm)
선 작동 속도: 최대 150m/min
총 힘: Approx.210kw
선 기계를 째는 것은 고객 요구에 따라 당신이 저희를 위한 모수 그리고 필요조건을 제공할 한, 보통 주문을 받아서 만들어집니다 입니다, 그 때 우리는 당신을 위해 적당한 기계장치 장비 계획을 디자인했습니다.
Tengtian에 의해 디자인된 모형의 아래에 일부분입니다
모형 | 지구 간격 | 지구 폭 | 코일 무게 | 속도 | 총 힘 | 점유되는 지역 |
(mm) | (mm) | (톤) | (m/min) | (kw) | (M) | |
TTSL-450 | 0.15-3.0 | 200-420 | 4 MAX | 0-120 | 55 | 13X4 |
TTSL-650 | 0.2-3.0 | 300-620 | 7 MAX | 0-120 | 96 | 15X4 |
TTSL-850 | 0.3-3.0 | 300-800 | 8 MAX | 0-120 | 100 | 15X5 |
TTSL-1350 | 0.3-6.0 | 300-1300 | 15MAX | 0-180 | 230 | 20X8 |
TTSL-1650 | 2.0-8.0 | 600-1600 | 20 MAX | 0-120 | 380 | 33X12 |
TTSL-2000 | 2.0-8.0 | 800-1950 | 35 MAX | 0-120 | 550 |
37X17 |
