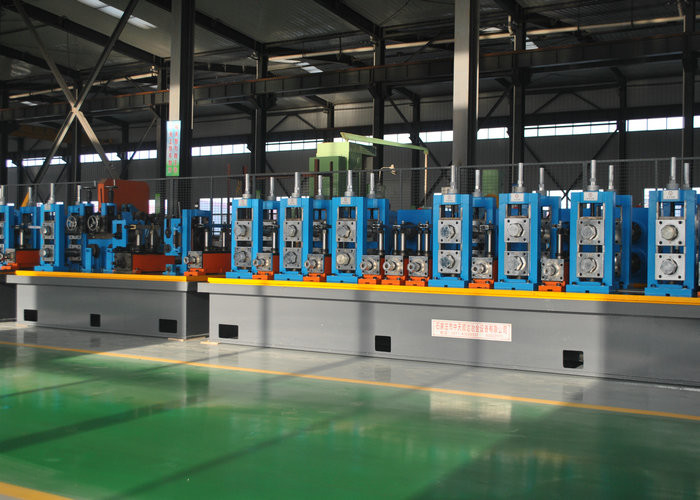

허베이 성 Co., 주식 회사를 제조하는 Tengtian에 의하여 용접되는 관 장비.
첫째로 질, 첫째로 고객
영업 및 지원:
|
제품 상세 정보:
결제 및 배송 조건:
|
| 관 직경: | 25-76mm | 제품 속도: | 최대 50m/min |
|---|---|---|---|
| 자료: | 탄소 강철, 스테인리스, 낮은 합금 강철 | 커팅 + 본: | 마찰은 절단을 보았습니다 |
| 벌레 맞물림: | Max.80m/분 | 관 간격: | 4.0-10.0mm |
| 하이 라이트: | ERW 관 분쇄기,라인 머신을 슬리팅 |
||
1.1 개요
이 장비는 producingΦ19-Φ76mm, δ0.7-3.0 mm 고주파 똑바른 솔기에 의하여 용접된 관 및 대응 정연한 관 및 특별하 모양 관을 위해 특별히 사용됩니다. 장비의 구성은 decoiler에서 고정 길이 절단 톱에 입니다. 회전 속도는 관 직경과 벽 간격의 적당한 범위 안에 대응하게 조정될 수 있습니다.
1.2 적용 가능한 물자
(1) 뜨거운, 냉각 압연된 강철 지구 직류 전기를 통해 (GB700-88 또는 GB1591-88에 의하여)
(2) 물자: 낮 탄소 강철, 낮은 합금 steelδs≤345Mpa, δb≤610Mpa
1.3 ERW 관 분쇄기 다른 모형
| 모형 | 직경 범위 | 관 간격 | 회선 속도 (m/min) |
| HG20 | 8-25.4MM | 0.3-1.2MM | 120 |
| HG32 | 10-32MM | 1.4-1.5MM | 120 |
| HG50 | 16-76MM | 0.7-2.5MM | 30-120 |
| HG76 | 25-76MM | 1-4MM | 30-100 |
| HG89 | 32-89MM | 1-4.5MM | 30-80 |
| HG114 | 45-114MM | 1.5-5.0MM | 30-60 |
| HG165 | 60-165MM | 3-7MM | 30-50 |
| HG219 | 114-219MM | 4-8MM | 20-40 |
| HG273 | 114-273MM | 4-10MM | 15-30 |
| HG325 | 165-325MM | 4-10MM | 10-30 |
| HG426 | 165-426MM | 4-12.7MM | 8-25 |
| HG508 | 219-508MM | 4-16MM | 8-20 |
1.4 장군 과정
깎는 원료 (강철 코일) → decoiling→ 및 밖으로 → 고정 길이 절단 →run를 곧게 펴는 →forming 맷돌로 가는 → 고주파 용접 →de 숫돌 frame→ 냉각 unit→ 정립 단위 →rough를 수평하게 하는 welding→ 누산기 → 비 힘은 탁상에 놓습니다
1.5 건의한 필요한 부속품은 구매자를 준비했습니다 (참고를 위해)
(1) 기계 장비 위치: 45m X4.5m (길이 x 폭)
(2) 전기 장비 위치: 5m x 4m (길이 x 폭)
(3) 기계 단위 기초 기초 (공급자의 기본적인 그림을 보십시오)
(4) 5 톤 천장 기중기 천장 기중기 10 톤의 2 세트.
(5) 전력 공급:
(6) 톱, 취급 설명서에 의하여 명세 추적을 위한 잎. 양은 고객에 의해 결정됩니다.
(7) 용접 관, 크기를 만드는 관에 의하여 구입을 위한 자석 막대기.
(8) 사람은 Φ3의”, 관 용접 기계 침대를 위한 6m 고압적인 펌프 놓습니다.
(9) 관 용접 기계 침대, 양 25m3with 수관, 수압 미터 및 벨브를 위한 찬물 수영장의 1 세트. (양과 크기는 위치, 그 후에 구입에 밖에 결정될 것입니다)
(10) 기계 단위 전기 회로. 모이기 전에, 회로는 고주파 방의 전기 장을 도달해야 합니다. 전반적인 제어표와 단추 역에 고주파 방을 위한 전기 연결. (양과 크기는 위치, 그 후에 구입에 밖에 결정될 것입니다)
(11) 기계 단위를 위한 1개의 고주파 방. 고객의 배치에 따라 배경 또는 다락 채택.
(12) 공기 압축기: 1 세트 (시장 구입)
(13) 기계, (기중기 설치를 위해 드는 장비 그리고 도구로 만드는 것은, 철강선 밧줄, 등) 1개 부품의 최대 무게 8tons입니다.
우리의 서비스
품질 보증
우리는 디자인에서 질 문제를 위한 responsilbe 유래했습니다이고 성공적인 임명 및 벌레잡기 후에 1 년을 가진 제조 및 부속과 성분 대체를 위한 모든 경비는 저희가 (인적 요소 및 vulerable 성분을 제외하십시오) 부담할 것입니다!
제충
1) 공장은 임명과 시험 가동을 위한 1-2technical 엔지니어를 보낼 것입니다
2) 공급자에 의하여 제공하는 장비 물자에 따라 구매자 책임있던 위치, 장비 기초, 차가운 건축 등은 구매자에 의하여, 임명 (상승 장비, 공구 등)를 위한 장비, 임명 부속 물자 (철사, 드라이브 관, 수관 등)에 의하여, 노동력 배열했습니다.
3) 구매자는 장비 인터페이스 코넥터에 전력 공급, 물 공급 및 가스 공급을 책임집니다
4) 구매자 준비 주
(a) 기계장치 장치는 가지고 갑니다 위치 (length* 폭)를
(b) 전력 공급: 장비 통제 벤치에 주력, 단위 위치
(c) 공기 급식: 공기 압축기 (1.5 입방 미터/분
(d) 물 공급: 역을 기계로 가공하는 수원
